U svijetu visokih uloga 5G infrastrukture i vrhunskog upravljanja toplinom, ograničenja standardnih reflow peći su očigledna. Ovi konvencionalni sustavi često imaju problema s pružanjem dosljednih rezultata, osobito kada imaju zadatak rukovati velikim, teškim hladnjakom koji mogu težiti i do 10 kg ili osjetljivim, minijaturnim komponentama koje se nalaze u RF modulima.
U ICT-u smo prepoznali te izazove i osmislili potpuno prilagođena rješenja za lemljenje reflowom koja su dizajnirana da im se direktno suoče.
Precizno konstruiranim višezonskim grijanjem, robusnim prijenosom čiste mrežaste trake i precizno optimiziranim profilima, naši sustavi osiguravaju jednoliku raspodjelu temperature, pouzdane lemljene spojeve i poboljšani proizvodni prinos. Bilo da se radi o ogromnim zahtjevima za teške hladnjake ili osjetljivosti potrebnoj za 5G sklopove, naša rješenja pružaju neusporedivu izvedbu i pouzdanost.
Hladnjaci bitni za 5G bazne stanice nisu samo komponente - oni su goleme, teške strukture, koje često prevaljuju vagu na 10 kg ili više. Izrađeni s gustim nizovima rebara i čvrstim aluminijskim ili bakrenim bazama, ovi toplinski divovi dizajnirani su za raspršivanje goleme topline koju stvaraju napredni sustavi.

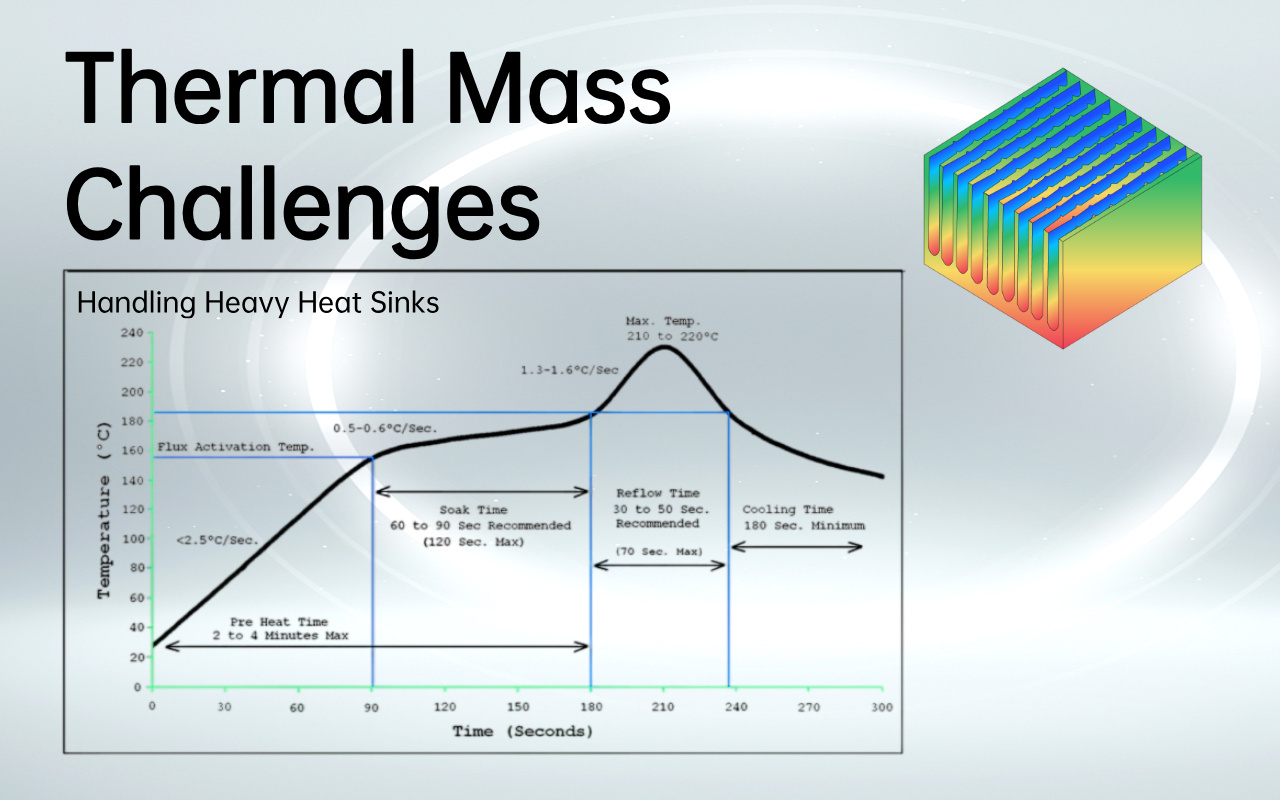

Međutim, ova velika toplinska masa predstavlja značajan izazov tijekom procesa lemljenja reflowom. Konvencionalne reflow pećnice teško ravnomjerno zagrijavaju tako teške strukture.
Rezultat? Frustrirajuće kašnjenje u porastu temperature, što uzrokuje neravnomjerno zagrijavanje u sklopu.
Neka područja mogu doživjeti nedovoljno topline za pravilan reflow, dok druga riskiraju pregrijavanje, što dovodi do hladnih spojeva u jednom dijelu i prekomjerne topline u drugom.
Ova neravnoteža ne samo da ugrožava integritet lemljenih spojeva, već također slabi mehaničku i toplinsku izvedbu cijelog sklopa—u biti poništavajući svrhu samog hladnjaka.
Tradicionalni transportni sustavi koji pomiču proizvode kroz reflow peći—obično tračnice (lančani) transporteri—nude samo minimalnu potporu, hvatajući rubove proizvoda ili učvršćenja. Iako bi ova postavka mogla funkcionirati za lagane komponente, znatna težina hladnjaka od 10 kg stvara drugačiji problem.
Tijekom vremena, ogromna težina i stres od toplinskog širenja mogu uzrokovati savijanje ili iskrivljenje tračnica, što dovodi do neusklađenosti proizvoda. Ova neusklađenost povećava rizik od oštećenja samog sklopa, kao i ugrožavanja osjetljive ravnoteže potrebne za pravilno reflow.
Nadalje, potpora samo na rubu značajno povećava šanse za popuštanje u središtu hladnjaka tijekom faze visoke temperature. To bi zauzvrat moglo dovesti do nedosljednog zagrijavanja, dodatno ugrožavajući proces lemljenja i ukupnu izvedbu komponente.
Evolucija 5G tehnologije uvela je eru sve kompaktnijih i složenijih RF modula, koji sadrže visokofrekventne komponente koje su jednako osjetljive na temperaturne varijacije kao i na fizičko rukovanje. Standardne reflow pećnice, osobito one s manje zona grijanja, teško održavaju čvrstu ujednačenost temperature potrebnu za ove minijaturne elemente velike snage.
U idealnom slučaju, fluktuacije temperature trebale bi biti unutar uskog raspona od ±1–2°C; međutim, većina tradicionalnih pećnica zaostaje u tom pogledu. Kao rezultat toga, temperaturna odstupanja dovode do mnoštva problema, uključujući krivljenje komponenti, praznine pri lemljenju ili nemogućnost potpunog refuzije spojeva.
Dugoročno gledano, te temperaturne nedosljednosti ugrožavaju pouzdanost i performanse 5G komponenti pri radu velike snage, što može dovesti do skupih popravaka, zastoja ili čak potpunog kvara sustava. U ovoj vrlo zahtjevnoj industriji, gdje su preciznost i pouzdanost najvažniji, takvi problemi su nedopustivi.
Značajna toplinska masa velikih hladnjaka zahtijeva precizan i produžen proces zagrijavanja kako bi se osigurala ravnomjerna raspodjela temperature. Tradicionalni sustavi pretapanja često zataje, ne mogu podnijeti ogromna toplinska opterećenja ovih komponenti. Kako bismo postigli ravnomjerno zagrijavanje u cijelom sklopu, zalažemo se za reflow pećnice opremljene s najmanje 10 zona grijanja—iako je u zahtjevnijim slučajevima potrebno 12 do 24 zone.
Ova višezonska konfiguracija omogućuje postupnu, kontroliranu temperaturnu rampu koja eliminira vruće točke i hladna područja, osiguravajući da rashladni odvodi, često težine do 10 kg, postignu konstantnu temperaturu u cijelom prostoru. Pažljivim upravljanjem fazama namakanja i ponovnog tečenja, osiguravamo da je toplinski stres minimiziran, a lemljeni spojevi postižu optimalnu mehaničku i toplinsku izvedbu.
Za razliku od robusnih potreba hladnjaka, 5G komponente predstavljaju drugačiji niz izazova, posebice njihova osjetljivost na temperaturne varijacije. Ovi minijaturni, visokofrekventni elementi zahtijevaju iznimno preciznu kontrolu temperature kako bi se izbjegao toplinski šok i osigurala dugoročna pouzdanost.
Naši prilagođeni sustavi pretapanja uključuju PID kontrolu zonu po zonu, u kombinaciji s povratnom informacijom termoelementa u stvarnom vremenu, za prilagođavanje stopa porasta, vršnih temperatura i vremena zadržavanja za svaki dio sklopa. To nam omogućuje da zaštitimo osjetljive matrice i visokofrekventne interkonekcije od pregrijavanja dok postižemo potpuno vlaženje lemljenja po cijeloj ploči. Kroz ovu fino podešenu kontrolu, osiguravamo da 5G RF moduli zadrže svoj strukturni integritet i performanse, čak i pod radnim uvjetima velike snage.
I veliki aluminijski hladnjaki i zamršene 5G ploče imaju značajnu korist od kontroliranih atmosfera kako bi se smanjila oksidacija na lemljenim spojevima. Prisutnost kisika u okruženju reflowa može dovesti do oksidacije, ugrožavajući kvalitetu i dugovječnost lemljenih spojeva. Kako bismo to riješili, integriramo atmosferu dušika u naše peći za reflow, osiguravajući kontrolirano okruženje s niskim sadržajem kisika koje smanjuje oksidaciju bez pretjerane potrošnje dušika.
Naši sustavi uključuju zapečaćene komore i analizatore kisika za održavanje niske razine kisika u dijelovima na milijun (PPM), poboljšavajući kozmetiku za zglobove i otpornost na koroziju. Ovaj pristup ne samo da poboljšava estetsku kvalitetu lemljenih spojeva, već pridonosi i dugoročnoj izdržljivosti i pouzdanosti gotovog proizvoda, bilo da se radi o hladnjaku ili visokopreciznom 5G modulu.

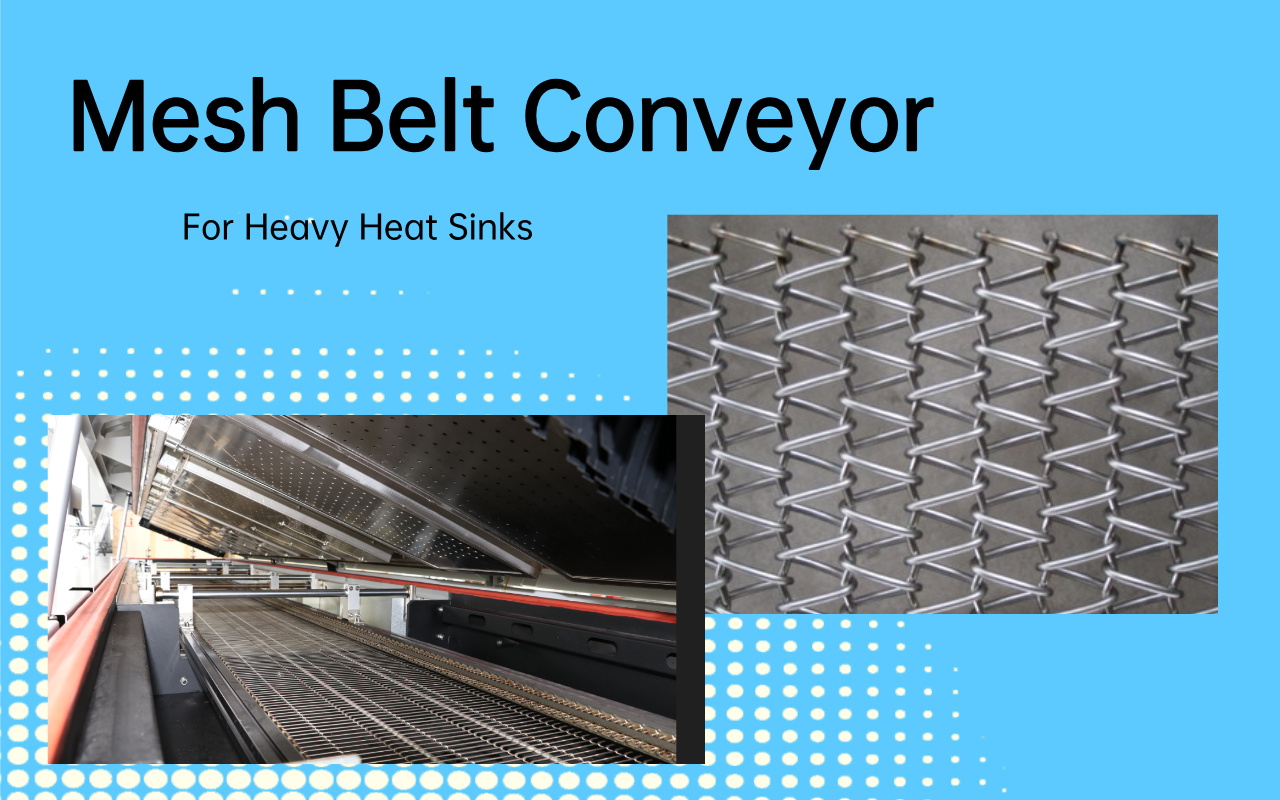

Tradicionalni tračnički transportni sustavi, iako naširoko korišteni, često su neprikladni za zahtjeve teškog lemljenja hladnjaka. Ovi željeznički sustavi pružaju minimalnu podršku i osjetljivi su na deformacije pod težinom velikih, teških komponenti poput onih u 5G baznim stanicama. Nasuprot tome, ove standardne transportere zamijenili smo ojačanom mrežastom trakom od nehrđajućeg čelika, posebno dizajniranom za pružanje podrške cijelom površinom.
Ovaj prilagođeni mrežasti remen ravnomjerno raspoređuje opterećenje hladnjaka veće od 10 kg, osiguravajući da ostanu stabilni tijekom procesa reflowa. Robusni dizajn sprječava ugib ili deformaciju, čak i kada se više teških sklopova obrađuje istovremeno, i jamči gladak, pouzdan prolaz kroz svaku temperaturnu zonu. Ovom inovacijom eliminiramo rizik od neusklađenosti, osiguravajući da su hladnjaki savršeno poravnati za optimalnu izvedbu lemljenja.
Standardni transportni motori, kada su podvrgnuti velikim, kontinuiranim opterećenjima, često zastaju ili se prerano istroše, što dovodi do kašnjenja u proizvodnji i zastoja opreme. Kako bismo prevladali ovaj izazov, naši sustavi izrađeni po narudžbi uključuju predimenzionirane pogonske motore visokog momenta uparene s nadograđenim mjenjačkim kutijama. Ovi motori velike snage projektirani su da podnose zahtjevnu težinu velikih hladnjaka dok održavaju konstantnu brzinu i okretni moment.
S podesivim brzinama u rasponu od 300–2000 mm/min, naš sustav osigurava precizan, gladak i pouzdan transport. Ova postavka za teške uvjete rada smanjuje vibracije koje bi mogle poremetiti pastu za lemljenje ili pogrešno poravnati proizvod, u konačnici osiguravajući da proces lemljenja ostane nesmetan i da konačni rezultat zadovoljava najviše standarde kvalitete.
Postizanje ujednačenog zagrijavanja preko velikih hladnjaka zahtijeva više od samo moćnih transportera—zahtijeva napredno postavljanje peći za reflow. Integriranjem 10 ili više neovisno kontroliranih zona (gornje i donje), naši sustavi stvaraju stepenasti toplinski profil koji postupno podiže temperaturu sklopa hladnjaka. Ova produžena faza namakanja omogućuje bolje izjednačavanje topline po cijeloj masi, osiguravajući da cijeli hladnjak istovremeno postigne idealnu temperaturu ponovnog toka.
Ova pažljiva i kontrolirana temperaturna rampa smanjuje uobičajene nedostatke kao što su šupljine ili nedovoljno vlaženje, što je posebno problematično na velikim površinama poput hladnjaka. Omogućujući preciznu kontrolu nad svakom fazom toplinskog procesa, naši višezonski sustavi osiguravaju najvišu kvalitetu i pouzdanost u lemljenim spojevima, čak i za velike, toplinski zahtjevne komponente.
5G moduli, ključni za okosnicu sljedeće generacije bežične komunikacije, imaju mnoštvo sitnih komponenti, poput kondenzatora, filtara i MMIC uređaja, od kojih svaki ima svoju temperaturnu osjetljivost. Ovi minijaturizirani, visokofrekventni dijelovi zahtijevaju iznimno preciznu kontrolu temperature tijekom procesa lemljenja. Standardne reflow pećnice, sa svojim širim temperaturnim profilima, jednostavno ne mogu zadovoljiti stroge zahtjeve 5G komponenti.
Kako bismo to riješili, prilagođavamo naše profile reflowa zonu po zonu, prilagođavajući stope rampe temperature—obično postavljene na plitko 1–2°C/s—kako bismo osigurali da svaka komponenta dosegne svoju točku likvidusa bez pregrijavanja susjednih osjetljivih područja. Ovaj fino podešeni pristup jamči integritet svake komponente, od najmanjeg kondenzatora do najsloženijeg RF elementa, čuvajući njihovu izvedbu tijekom životnog vijeka 5G modula.
U sklopovima 5G proizvoda, čak i najmanji toplinski pogrešni korak može dovesti do nepovratne štete na osjetljivim RF komponentama koje pokreću performanse sustava. Previsoke temperature ili produljena izloženost mogu uzrokovati degradaciju materijala, kao što je raslojavanje ili ispuštanje plinova, što izravno utječe na pouzdanost i funkcionalnost RF uređaja. Kako bismo ublažili ovaj rizik, koristimo pažljivo uravnoteženu kombinaciju prisilne konvekcije zraka i izbornih središnjih nosača u našim pećnicama za reflow.
Ovaj pristup osigurava ravnomjernu raspodjelu topline uz održavanje stroge kontrole temperature, posebno oko najosjetljivijih komponenti. Učvršćenja središnje potpore sprječavaju bilo kakvo savijanje ili pomicanje koje bi moglo dovesti do neusklađenosti, dok sustav konvekcije osigurava dosljedan toplinski protok, čuvajući integritet RF komponenti tijekom procesa reflowa. Ova pažnja posvećena detaljima osigurava da su 5G moduli zalemljeni do savršenstva, izbjegavajući toplinska oštećenja i osiguravajući najviše standarde performansi.
Komponente koje se koriste u 5G infrastrukturi, posebno one u baznim stanicama, moraju izdržati godine rigorozne službe. Tijekom vremena, ovi će se uređaji suočiti s toplinskim ciklusima, vibracijama i različitim razinama vlažnosti, što sve može pridonijeti preranom kvaru ako se ne postupi ispravno tijekom procesa proizvodnje. Kako bismo osigurali dugoročnu pouzdanost, usredotočeni smo na postizanje robusnih lemljenih spojeva koji mogu izdržati ove teške uvjete.
Naša precizna kontrola profila tijekom pretapanja, u kombinaciji s obradom potpomognutom dušikom, smanjuje rast intermetalnih spojeva i smanjuje stvaranje šupljina u lemljenim spojevima — dva uobičajena čimbenika koji pridonose degradaciji kvalitete lemljenja tijekom vremena. To rezultira većim srednjim vremenom između kvarova (MTBF) i značajnim povećanjem ukupne trajnosti i pouzdanosti 5G infrastrukture. Korištenjem naprednih rješenja reflowa osiguravamo da svaka komponenta ne samo da radi od trenutka kada je zalemljena, već će također nastaviti optimalno funkcionirati tijekom mnogih godina zahtjevne usluge.

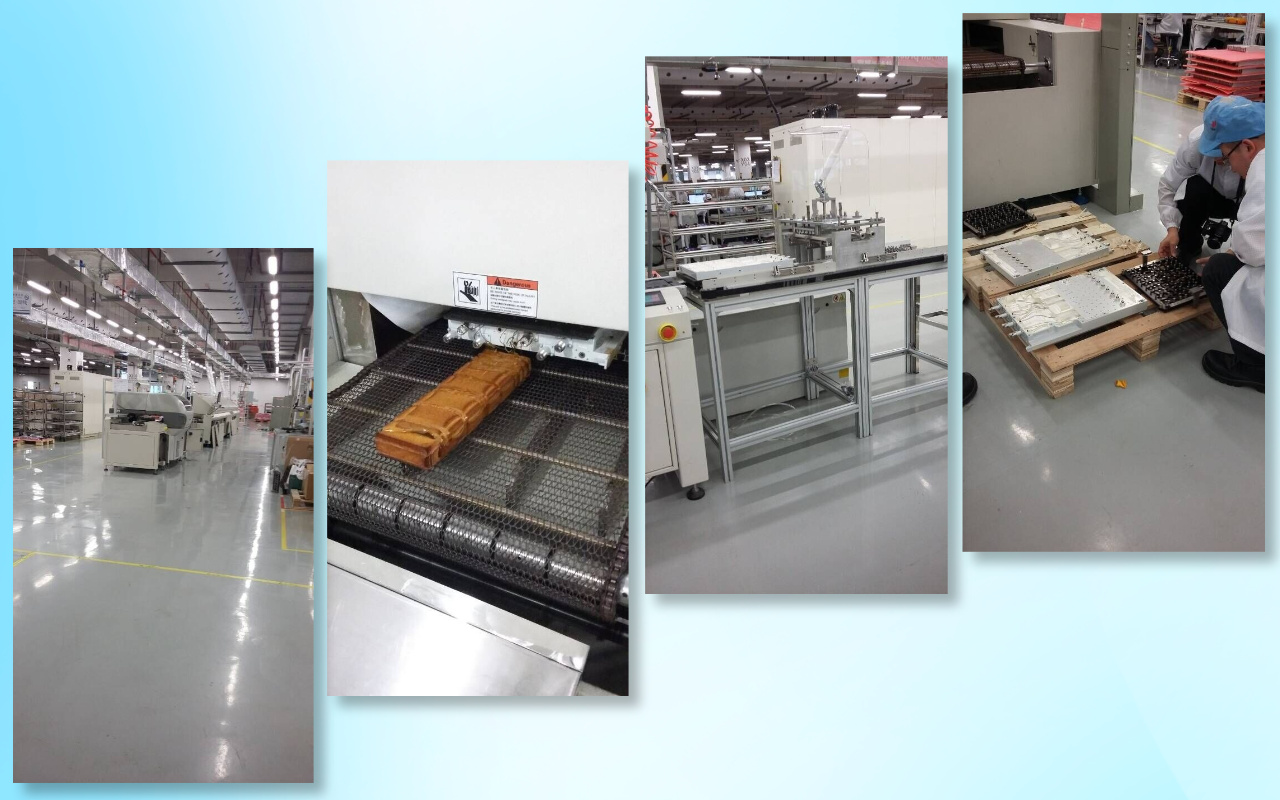

U suradnji s tvrtkom Huawei razvili smo 24-zonsku prilagođenu reflow pećnicu dizajniranu posebno za njihovu proizvodnju hladnjaka bazne stanice 5G. Primarni izazov bio je postizanje dosljedne raspodjele temperature preko velikih, teških hladnjaka, od kojih je svaki težio do 10 kg.
Integracijom više zona grijanja, stvorili smo ultra-postupan toplinski profil koji je osigurao preciznu i ujednačenu temperaturu tijekom cijelog procesa reflowa. To je omogućilo uklanjanje hladnih točaka i održalo visoku razinu konzistentnosti temperature tijekom faze namakanja i ponovnog točenja. Rezultat je poboljšana kvaliteta i stabilnost lemljenih spojeva, ispunjavajući stroge toplinske zahtjeve Huaweijevih 5G aplikacija.

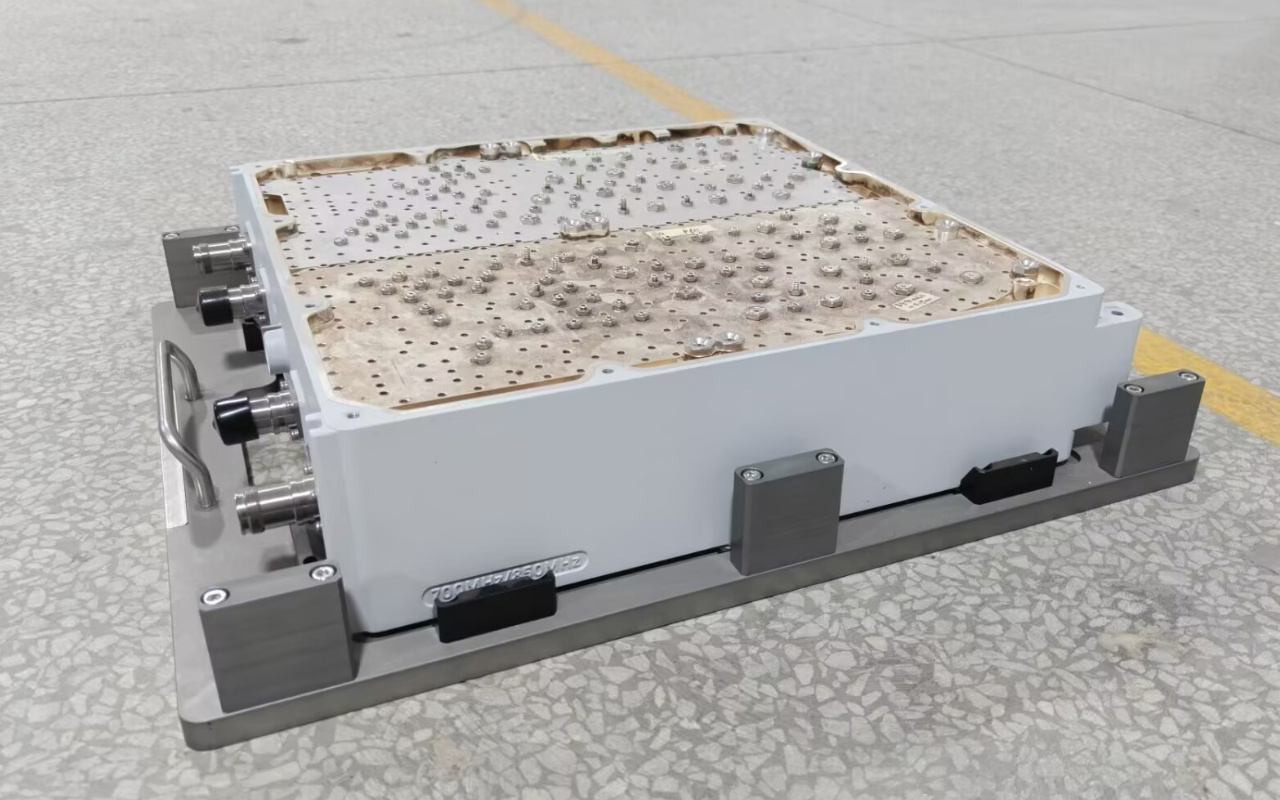

Za još jedan projekt 5G bazne stanice, radili smo s klijentom specijaliziranim za metalne šuplje filtre koji se koriste za filtriranje neželjenih signala i odabir specifičnih frekvencijskih pojaseva. Ovi metalni filtri, teški preko 13 kg, predstavljali su jedinstvene izazove zbog svoje veličine i težine.
Kako bismo odgovorili na te izazove, dizajnirali smo prilagođenu reflow pećnicu sa sustavom s više zona koji može rukovati velikim metalnim komponentama, a istovremeno osigurava preciznu kontrolu temperature. Ovo rješenje spriječilo je savijanje i osiguralo ispravno reflow lemljenje za sve komponente, čuvajući cjelovitost metalnog filtra.
Rezultati ove suradnje bili su vidljivi u poboljšanoj pouzdanosti lemljenih spojeva i ukupnim performansama filtera metalne šupljine. Postupno i kontrolirano zagrijavanje osiguralo je optimalne uvjete i za tešku metalnu strukturu i za osjetljive komponente, pridonoseći poboljšanoj kvaliteti proizvoda i pouzdanosti za 5G infrastrukturu.
ICT L serija počinje s 8–12 zona i može se proširiti na 24+ zone prema potrebi. Ova fleksibilnost, u kombinaciji s naprednim softverom, omogućuje inženjerima pohranu i optimizaciju profila za različite varijante proizvoda, osiguravajući preciznu kontrolu topline za različite primjene, od velikih hladnjaka do osjetljivih 5G komponenti.
Svaka pećnica serije L dolazi s ojačanim mrežastim remenom i pogonskim sustavom velike snage, dizajniranim za kontinuirano opterećenje od 10 kg i više. Ova izdržljiva postavka osigurava pouzdan rad, sprječava progib i održava stabilan transport, čak i kod teških komponenti.
Pružamo uslugu od kraja do kraja, uključujući toplinsku simulaciju, razvoj profila, instalaciju na licu mjesta i obuku operatera. Naša podrška osigurava brzo podizanje i održive performanse, čineći seriju L učinkovitim, dugoročnim rješenjem za vaše proizvodne potrebe.
Za teške hladnjake produljujemo faze predgrijavanja i namakanja (obično 120–180 sekundi) kako bismo osigurali da se cijela masa stabilizira prije reflowa. Nakon toga, primjenjuje se kontrolirano povećanje do vršne temperature od 245–260°C. Ovaj postupni proces omogućuje hladnjaku postizanje ravnomjerne raspodjele temperature bez toplinskog stresa. Višestruki termoelementi postavljeni na hladnjak potvrđuju ujednačenost temperature, osiguravajući najkvalitetnije lemljene spojeve prije nego što se proizvod pusti u proizvodnju.
Kada optimiziramo profile za precizne sklopove hladnjaka, prioritet dajemo plitkoj rampi (1–1,5°C/s) i kratkom vremenu likvidusa (60–90 sekundi) kako bismo spriječili toplinski udar osjetljivih komponenti. Dodatno, primjenjujemo kontrolirano hlađenje kako bismo formirali finu strukturu zrna u lemljenim spojevima, osiguravajući pouzdanost i dugotrajnu izvedbu. Precizna podešavanja temperaturnih krivulja omogućuju optimalno lemljenje bez ugrožavanja integriteta materijala hladnjaka.
Standardne pećnice obično imaju 6-8 zona i tračnice optimizirane za lagane PCB-e. Hladnjak od 10 kg ima ogromnu toplinsku inerciju, tako da nedostatne zone uzrokuju velike temperaturne gradijente—neka područja nikada ne dosegnu reflow dok se druga pregriju. Tračnice se također deformiraju pod težinom, krivo poravnavajući proizvod i rizikujući oštećenje. Prilagođene pećnice to rješavaju s 10+ zona za postupno, ravnomjerno zagrijavanje i mrežastim pojasevima s punom potporom koji nose velika opterećenja bez savijanja.
Za hladnjake 5G baznih stanica težine 5–10 kg preporučujemo najmanje 10–12 zona, s 24 zone idealne za najzahtjevnije zahtjeve ujednačenosti. Dodatne zone omogućuju produljeno vrijeme namakanja za izjednačavanje temperature na debelim bazama i gustim rebrima, sprječavajući šupljine i osiguravajući da se svako sučelje za lemljenje potpuno smoči. Manje zona nameće agresivne rampe koje stvaraju vruće/hladne točke i povećavaju rizik kvarova.
Pojasevi od čiste mreže pružaju 100% donju potporu, ravnomjerno raspoređujući težinu i sprječavajući ogibljenje ili savijanje teških sklopova tijekom zagrijavanja. Tračnice hvataju samo rubove, tako da veliki tereti savijaju tračnicu ili uzrokuju središnje spuštanje, što dovodi do neusklađenosti i mogućeg oštećenja ploče/pećnice. Mrežasti pojasevi također pojednostavljuju čišćenje i omogućuju obradu iskrivljenih ili nepravilnih učvršćenja uobičajenih u proizvodnji hladnjaka.
Da—moderne prilagođene pećnice imaju pohranu recepata za desetke profila, postavke pokretne trake za brzu promjenu i praćenje u stvarnom vremenu. Operateri odabiru odgovarajući profil (teški hladnjak naspram preciznog 5G modula) na HMI-ju, a nezavisna kontrola zone plus mogućnost dušika osiguravaju ponovljivost među vrstama proizvoda bez ugrožavanja kvalitete ili propusnosti.
