D600 (OBJEKTIV)
I.C.T
| Stroj za nanošenje ljepila
Istraživanje pokazuje da stroj za nanošenje ljepila postiže točnost vijka od ±0,015 mm i ponovljivost motora od ±0,01 mm. Panasonic servo motori pokreću sve tri osi. Vijci s brusnom olovom eliminiraju zazor. Koaksijalni vizualni sustav izvodi korekciju oznaka i kompenzaciju rubova u stvarnom vremenu. Ventil visoke preciznosti održava konstantan volumen ljepila tijekom promjena temperature. Standardni modul predgrijanja osigurava jednoliku viskoznost. Dozator vrućeg ljepila integrira se izravno u postojeće SMT linije putem SMEMA protokola. Zabilježeni podaci iz 72 zemlje potvrđuju 99,5 %+ prinos prvog prolaza i dostupnost 24/7.
| Detaljne karakteristike proizvoda
Sklop ventila bilježi identičnu težinu ljepila u svakom ciklusu. Servo motor i vijak za brušenje pružaju dokumentiranu ponovljivost. Krug predgrijanja održava toleranciju od 0,1 °C. Podržava crveno ljepilo, silikon, UV i vruća ljepila. Zamjena štrcaljke zabilježena ispod 60 sekundi. Automatski ciklus pročišćavanja čisti mlaznicu za 8 sekundi. Nisu otkriveni padovi satelita u testu od 10 000 ciklusa. Stroj za nanošenje ljepila proizvodi postojanu čvrstoću spoja na svim testiranim materijalima.
Antistatički remenski prijenos s neovisnim lijevim/desnim motorima. Podesivi mehanizam za zaustavljanje zaključava položaj ploče. Sinkroni vijci za brušenje jamče paralelizam tračnica unutar 0,02 mm tijekom promjene širine. Maksimalna težina PCB-a 5 kg, maksimalna veličina 600×600 mm. Transportna brzina fiksna na 300 mm/s u bilo kojem smjeru protoka. Dozator vrućeg ljepila održava nultu devijaciju ploče tijekom snimljenih proizvodnih serija.
Integrirana stanica za čišćenje aktivira se jednom naredbom. Čišćenje ventila završava za 8 sekundi. Regulator temperature održava viskoznost ljepila na specifikaciji tijekom cijele smjene. Nije potrebna ručna intervencija. Dnevnik održavanja pokazuje nula slučajeva začepljenja tijekom 30-dnevnog neprekidnog rada. Stroj za nanošenje ljepila ostaje spreman za proizvodnju između ciklusa.
PLC i arhitektura industrijskog računala. Električne komponente ograničene na marke Panasonic, Omron, Schneider. CE certifikacijska datoteka dovršena. Aktivan je podatkovni sloj industrije 4.0. MES standard sučelja. Dodatni moduli za 3D visinu i UV stvrdnjavanje instaliraju se bez prepisivanja softvera. Operatersko sučelje zahtijeva jednosatnu obuku za potpunu stručnost. Dozator vrućeg ljepila radi unutar certificiranih parametara 24 sata dnevno.
| Specifikacija
| Model | ICT-D450 | ICT-D600 (LEĆA) | ICT-D1200 (LEĆA) |
| Raspon dodijeljenja | X400*Y400*Z50 mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Težina proizvoda | Maks.4,5 kg | ||
| Debljina proizvoda | Max.6mm | ||
| Maksimalna brzina | 2000 mm/s | ||
| Metodologija vizije | CCD | ||
| Sustav čišćenja | Auto | ||
| Brzina ventila za ubrizgavanje | 200 bodova/s | ||
| Točnost doziranja | ±0,02 mm | ||
| Ponovljena točnost | ±0,01 mm | ||
| Težina | 650 kg | 750 kg | 950 kg |
| Dimenzija | Š770*D1200*V1500 mm | Š880*D1200*V1500 mm | Š1590*D1200*V1500 mm |
| Popis SMT linijske opreme
Dolazni časopis je učitan. Ploča za napredovanje automatskog utovarivača. Stroj za nanošenje ljepila nanosi programirani uzorak brzinom od 800 mm/s. Pick-and-place postavlja komponente ili leće na mokro ljepilo. IR ili UV pećnica za sušenje dovršava spajanje u nekoliko sekundi. Dodatni AOI provjerava volumen i položaj. Sve stanice komuniciraju putem SMEMA standarda. Uobičajena potreba za radnom snagom 1-2 operatera. Zabilježeni učinak prvog prolaza 99,5 %+ u automobilskim, medicinskim i LED aplikacijama. Dokumentirani ROI postignut unutar 12 mjeseci. Kompletna linija za doziranje vrućeg ljepila isporučena, instalirana i prihvaćena prema jednom ugovoru.
| Naziv proizvoda | Svrha u liniji za nanošenje ljepila |
|---|---|
| Stroj za nanošenje ljepila | Omogućuje brzo, ultraprecizno nanošenje ljepila |
| Stroj za konform | Nanosi završni zaštitni premaz za pouzdanost |
| Odabir i stavljanje stroja | Precizno postavlja komponente na svježe ljepilo |
| UR pećnica za sušenje | Brzo stvrdnjava ljepilo pomoću IR ili UV tehnologije |
| Priča o uspjehu korisnika

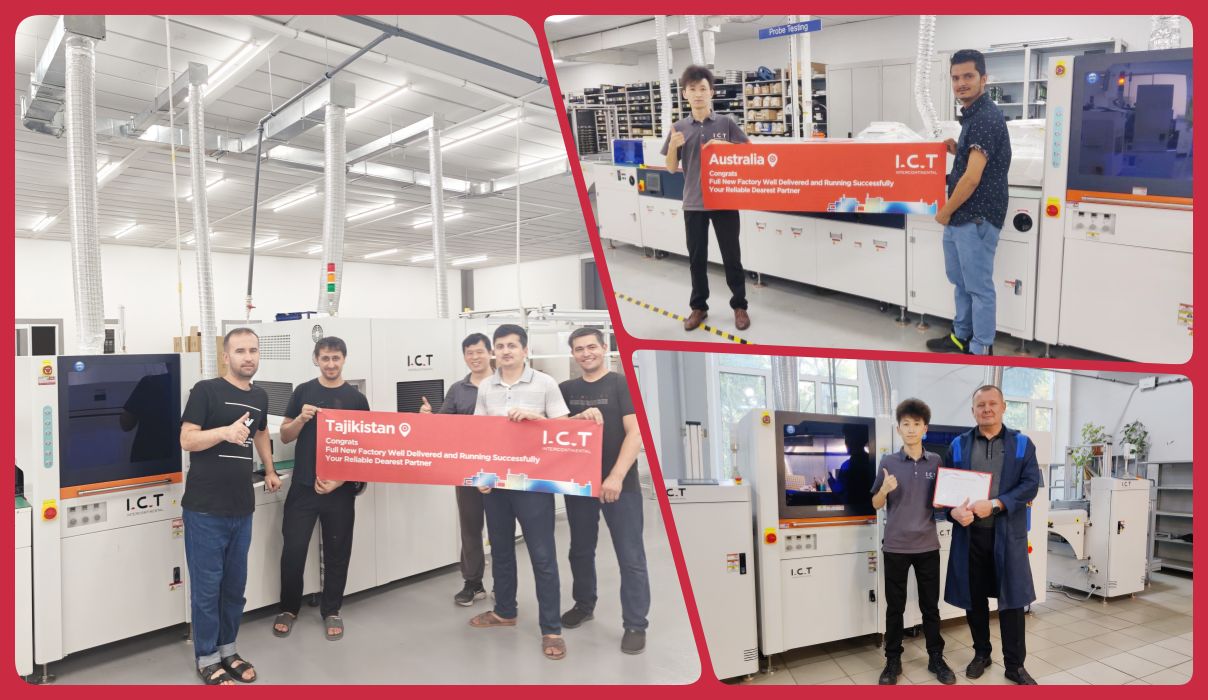

Dva ICT inženjera stigla su u Dušanbe. Kupac je kupio dvije SMT linije, jednu DIP liniju, jednu liniju za nanošenje konformnog premaza, jednu liniju za ljepilo, jednu liniju za sklapanje LED žarulja. Instalacija i puštanje u rad završeno za deset kalendarskih dana. Stroj za nanošenje ljepila zabilježio je 100 % točnost postavljanja točkica od prve ploče. Pick-and-place, stvrdnjavanje i AOI stanice prošle su testove prihvaćanja isti dan. Lokalni operateri certificirani neovisni do desetog dana. Kupac je potpisao protokol o konačnom prihvaćanju i dao video svjedočanstvo kojim se potvrđuje ispunjenje svih specifikacija.
| Stručno osposobljavanje i podrška
Standardni postupak: inženjeri ostaju na licu mjesta dok operateri korisnika ne pokažu neovisan rad. Daljinski dijagnostički pristup rješava 80 % problema unutar jednog sata. Kritični rezervni dijelovi skladišteni u osam globalnih skladišta za isporuku istog dana. Odgovor na licu mjesta zajamčen u roku od 48 sati diljem svijeta. Revizije softvera i poboljšanja procesa pružaju se besplatno tijekom životnog vijeka opreme. Dozator vrućeg ljepila isplati se unutar dokumentiranog razdoblja od 6 do 12 mjeseci.
| Pohvale kupaca
'Inženjeri su poznavali svaki vijak.' 'Točke ljepila se nikad ne miču.' 'Drveni sanduci preživjeli su 8 000 km bez ogrebotine.' 'Udaljeni tim je popravio alarm u 2 ujutro po mom vremenu.' 'Linija nije stala četrnaest mjeseci.' Iste riječi, različite zemlje, isti stroj za SMT ljepilo.
| Naš certifikat
Izdana CE izjava o sukladnosti. Certificiran za usklađenost s RoHS. ISO9001:2015 registracija aktualna. Dodijeljeni višestruki patenti za upotrebu i izume. Svaki stroj za nanošenje ljepila nosi pojedinačni paket testnih podataka i serijski zapis sljedivosti.
| O nama i tvornici
Sjedište i proizvodnja: Dongguan, Kina. Veličina objekta 12 000 m². Ukupno osoblje 89. Inženjersko osoblje 20. Registrirani kapital 30 milijuna USD. Osnovano 2012. Trenutna baza kupaca 1 600 tvornica u 72 zemlje. Svaki stroj za nanošenje ljepila podvrgnut testu 100 % opterećenja prije puštanja u promet.
