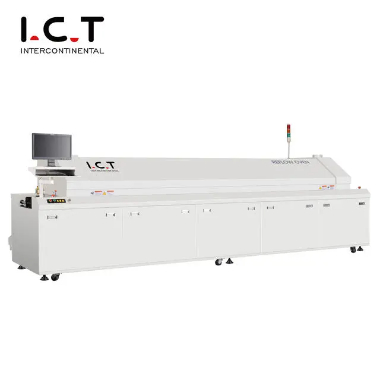

Lyra reflow pećnica je meko lemljenje koje ostvaruje mehaničku i električnu vezu između lemljenih krajeva komponenti za površinsku montažu ili pinova i jastučića tiskane ploče ponovnim topljenjem paste za lemljenje koja je prethodno raspoređena na jastučiće tiskane ploče.Lyra Reflow Ovenis podijeljena je u ukupno četiri temperaturne zone: zona predgrijanja;zona grijanja;zona zavarivanja taljenjem;zona hlađenja.Razgovarajmo o principu rada ove četiri temperaturne zone.
Ovo je popis sadržaja:
l Koji je princip rada zone predgrijanja pećnice Lyra Reflow?
l Koji je princip rada izolacijske zone Lyra Reflow Oven?
l Koji je princip rada Lyra Reflow Oven zone zavarivanja?
l Koji je princip rada Lyra Reflow Oven rashladne zone?
Predgrijavanje služi za aktiviranje paste za lemljenje i izbjegavanje brzog zagrijavanja na visokoj temperaturi tijekom uranjanja u kositar, što je zagrijavanje koje se izvodi kako bi se uzrokovali neispravni dijelovi.Cilj je Pećnica Lyra Reflow je zagrijati PCB na sobnu temperaturu što je prije moguće, ali se brzina zagrijavanja mora kontrolirati unutar odgovarajućeg raspona.Ako je prebrzo, doći će do toplinskog udara, a ploča i komponente mogu se oštetiti.Ako je presporo, otapalo neće dovoljno ispariti.Utječu na kvalitetu zavarivanja pećnice Lyra Reflow.Zbog bržeg zagrijavanja, temperaturna razlika u peći za reflow u stražnjem stupnju temperaturne zone Lyra Reflow Oven relativno je velika.
Glavna svrha Pećnica Lyra Reflow faza očuvanja topline je stabilizirati temperaturu svakog elementa u peći Lyra Reflow Oven i minimizirati temperaturnu razliku.Ostavite dovoljno vremena u ovom području kako bi temperatura veće komponente dostigla temperaturu manje komponente i kako biste osigurali da fluks u pasti za lemljenje Lyra Reflow Oven potpuno ispari.Na kraju odjeljka za očuvanje topline, oksidi na jastučićima, kuglicama za lemljenje i iglicama komponenti se uklanjaju pod djelovanjem fluksa, a temperatura cijele pločice je također uravnotežena.Treba napomenuti da bi sve komponente na SMA trebale imati istu temperaturu na kraju ovog odjeljka, inače će ulazak u odjeljak reflowa uzrokovati različite fenomene lošeg lemljenja zbog nejednake temperature svakog dijela.
Kada PCB uđe u zonu reflowa, temperatura brzo raste tako da pasta za lemljenje dosegne rastaljeno stanje.U ovom je području temperatura grijača postavljena visoko, tako da temperatura komponente brzo raste do vršne temperature.Ako je vršna temperatura od Pećnica Lyra Reflow je preniska, lako je proizvesti hladne spojeve i nedovoljno vlaženje;ako je Lyra Reflow Oven previsoka, podloga od epoksidne smole i plastični dio bit će skloni koksiranju i raslojavanju, a prekomjerna količina eutektičkih metalnih spojeva će se formirati i uzrokovati lomljivost.Točka zavarivanja utječe na čvrstoću zavarivanja.U području zavarivanja Lyra Reflow Oven, obratite posebnu pozornost na to da vrijeme reflowa ne bude predugo, kako biste spriječili oštećenje peći Lyra Reflow Oven, što također može uzrokovati loš rad elektroničkih komponenti ili uzrokovati oštećenje tiskane ploče opekotina i drugih štetnih učinaka.
U ovoj fazi temperatura od Pećnica Lyra Reflow se hladi ispod temperature krute faze kako bi se očvrsnuli lemljeni spojevi.Brzina hlađenja utjecat će na čvrstoću lemljenih spojeva.Ako je brzina hlađenja prespora, proizvest će se prekomjerna količina eutektičkih spojeva metala.Na mjestu zavarivanja sklona je pojava velike zrnate strukture, što čini čvrstoću mjesta zavarivanja manjom.Brzina hlađenja zone hlađenja općenito je oko 4 ℃/S, a potrebno ju je ohladiti samo na 75 ℃.
