RX-8 |High Speed SMT Mounter JUKI Surface Mount Technology System od kineskog proizvođača

RX-8 | Brzi SMT nosač JUKI Tehnološki sustav za površinsku montažu

Uvod

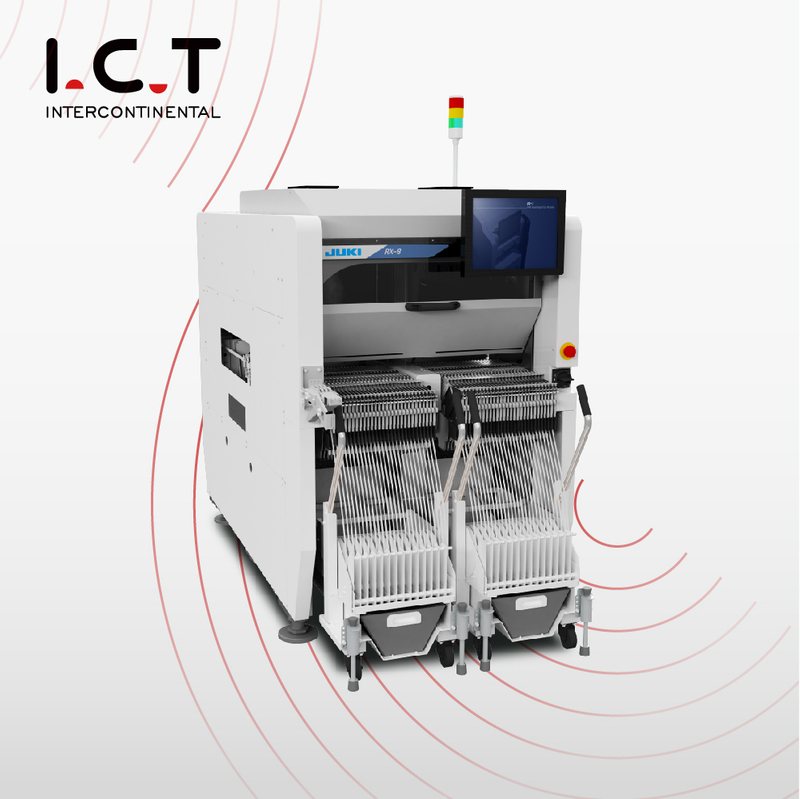

JUKI SMT nosač velike brzine RX-8

Najviše stope postavljanja po kvadratnom metru (sq stopa)

Postiže brze plasmane do 100.000 CPH

Značajke:

Brzi plasmani do 100.000 CPH.*⊃1;
Najbolja stopa postavljanja u klasi po kvadratnom metru (sq ft).*⊃2;
Besprijekorno se integrira u proizvodno okruženje
Trace Monitor prati kvalitetu kroz proizvodni proces
Postavljanje s niskim udarom za fleksibilne strujne krugove
Visokoprecizna planeta glava P20 idealna je za brzo ubacivanje i postavljanje s jednog koluta.
Najsuvremeniji sustav centriranja i pregleda
Nova kamera visoke preciznosti za pregled i centriranje

Specifikacija

Model	JUKI SMT nosač velike brzine RX-8
Veličina ploče	50×50～510mm⊃1; ⊃2;×450mm
Visina komponente	3 mm
Veličina komponente	0201*⊃3;～5mm
Brzina postavljanja (Optimum)	100 000 CPH
Plasman Točnost	±0,04 mm (Cpk ≧1)
Kapacitet hranilice	Do 56 *⁴
Napajanje	3-fazni AC200V, 220V 430V *⁵
Prividna snaga	2,1 kVA
Radni tlak zraka	0,5±0,05 MPa
Potrošnja zraka (standardna)	20L/min ANR (tijekom normalnog rada)
Dimenzije stroja (Š x D x V)*⁶	998mm×1895mm×1530mm
Masa (približno)	1.810 kg (sa fiksnim bankinom)/ 1.760 kg (s promjenom bankine)

*1 BOC, loša oznaka i 2D crtični kod mogu se pročitati samo ako je duljina ploče od 50 mm do 350 mm.
*2 U načinu duge ploče (dvije ploče mogu se proizvesti istovremeno do 420 mm duljine).
*3 Molimo kontaktirajte I.C.T za detalje.
*4 Kada koristite RF08AS.
*5 220V – 430V zahtijeva poseban transformator.
*6 Dubina D ne uključuje monitor, a visina H ne uključuje signalno svjetlo kada je visina transportne trake 900 mm.

PITANJA:

P: Kako radi SMT stroj?

SMT (tehnologija površinske montaže) stroj radi preciznim postavljanjem elektroničkih komponenti na tiskane ploče (PCB).Koristi robotske ruke i vizualne sustave za preuzimanje i postavljanje komponenti, zatim ih lemi na površinu PCB-a, osiguravajući precizno i učinkovito sastavljanje u proizvodnji elektronike.

P: Što je SMT u proizvodnji?

SMT je kratica za tehnologiju površinske montaže u proizvodnji.To je metoda koja se koristi za pričvršćivanje elektroničkih komponenti izravno na PCB površine.SMT nudi prednosti poput manjih tiskanih ploča i automatizirane montaže, što ga čini široko prihvaćenom tehnologijom u proizvodnji elektronike.

P: Koji je puni oblik SMT stroja?

Potpuni oblik SMT stroja je 'stroj za tehnologiju površinske montaže'. Ovi su strojevi ključni u elektroničkoj industriji za postavljanje komponenti na PCB-ove s visokom preciznošću i brzinom, pojednostavljujući proces sastavljanja.

Obratite se I.C.T-u za cjelovito rješenje za SMT liniju.
