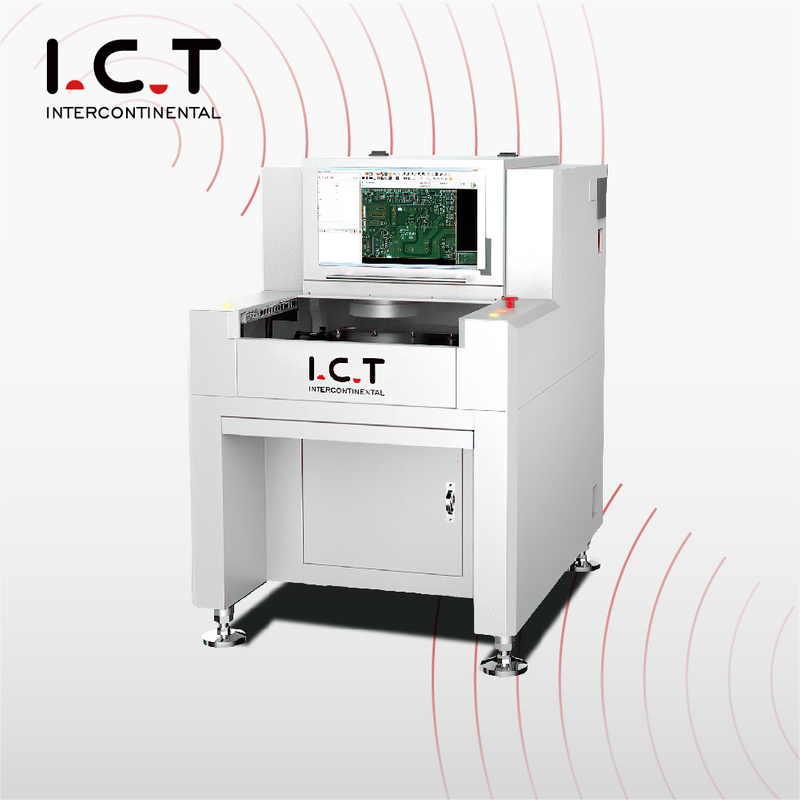

Off-line optička inspekcija / PCB lemna pasta AOI stroj za inspekciju za SMT liniju

Automatizirana oprema za optičku inspekciju

Uvod u izvanmrežni AOI V8:

Za SMT inspekciju prije reflowa, post-reflowa.

Granitna platforma, uvelike poboljšava preciznost i stabilnost stroja.

Programabilni RGB+W LED izvor rasvjete.

Telecentrična leća s konstantnim povećanjem i niskim odzivom na izobličenje na visoku komponentu.

Značajke:

1. LOG funkcija automatskog prikupljanja i pohranjivanja, NG funkcija upozorenja/alarma, daljinsko programiranje i otklanjanje pogrešaka.

2. Mogućnost pregleda: nedovoljna, kratka, rupa za spuštanje, igla za lemljenje, onečišćenje, neusklađenost, dio koji nedostaje, iskrivljen, reklamna ploča, montaža

na stranu, prevrtanje, krivi dio, oštećeno, lebdenje, polaritet, pseudo lemljenje, prazan lem, previše ljepila itd.

3. Perfect SPC prikuplja NG informacije izvan mreže i automatski generira sve vrste proizvodnih tablica.

4. Funkcija zrelog kontrolnog centra, jasno softversko sučelje.

5. Dobra stabilnost (GR&R<10% ＠6 Sigma,CPK>1,33 (preciznost odstupanja testa manja od ±0,25 mm.

6. Pomicanje kamere, pokretna traka fiksirana tijekom testa.

7. PCB kompenzacija iskrivljenosti: kalibracija ukupne Mark kompenzacije, kompenzacija okvira položaja komponente.

Granitna platforma i okvir

Osigurajte stabilnost opreme i dosljednost dijeljenja programa između strojeva

Industrijska kamera + telecentrični objektiv

Inspekcija visokokomponentnog lemljenog spoja nije pogođena jer nema efekta sjene u cijelom vidnom polju.

Cijeli FOV pomoćni položaj

Visoka sposobnost detekcije na neizloženim komponentama jastučića (BGA, itd.) ili djelomično zaštićenim komponentama

Automatizirani stroj za optičku inspekciju

Model	I.C.T-V8	I.C.T-V8XL
FOV	15u (38,4*28,8 mm)
Fotoaparat	Inteligentna digitalna industrijska kamera od 5M piksela
Leće	Telecentrična leća
Svjetlo	Prstenasto LED svjetlo u 4 boje,RGB+W
Stavka inspekcije	Ispitivanje komponenti, ispitivanje lemljenja
Mini komponenta	03015 čip, 0,3 koraka IC i poseban oblik
Operativni sustav	Windows 7
PCB veličina	5050~430330 mm	5050~650510 mm
PCB debljina	0,3 ~ 6,0 mm
PCB Warpage	±3,0 mm
PCB težina	Maksimalno: 10 kg
PCB visina	Gornji dio: 25-60 mm, donji dio: 25-80 mm podesiv
X/Y vozač	AC servo drajver, točnost ponavljanja 0,01 mm
Platforma	Granit
Vlast	AC220 50/60Hz, 2.5A
Komunikacija	SMEMA
Težina	500 kg	600 kg
Dimenzija	88011701350 mm (bez svjetla)	108014701370 mm (bez svjetla)
