PCBA su okosnica moderne elektronike, osiguravajući funkcionalnost u svemu, od pametnih telefona do medicinskih uređaja. Ali kako možete jamčiti kvalitetu i pouzdanost vašeg PCBA ? Prava strategija testiranja ključna je za rano identificiranje oštećenja i osiguravanje dugovječnosti proizvoda. U ovom postu naučit ćete o ključnim metodama testiranja poput AOI, AXI, ICT i više i kako odabrati najbolju strategiju na temelju vaših proizvodnih potreba.

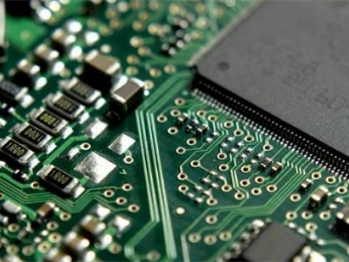

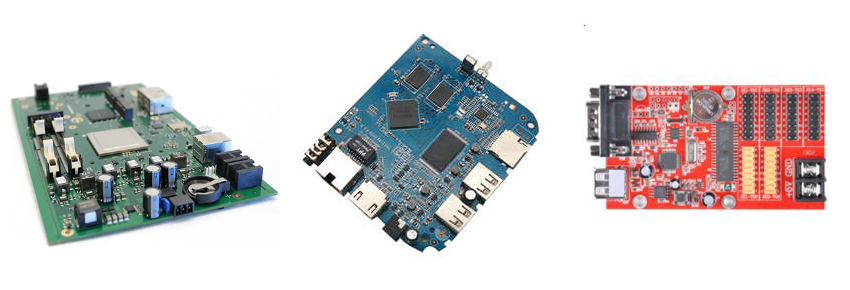

PCBA (sklop ploče s tiskanom krugom) zbirka je elektroničkih komponenti montiranih na ploči s tiskanom krugom (PCB) za stvaranje operativnog elektroničkog uređaja. Postupak sastavljanja uključuje pričvršćivanje komponenti poput otpornika, kondenzatora, IC -a i konektora na ploču, bilo kroz lemljenje ili druge metode.
PCBA -i igraju ključnu ulogu u napajanju i kontroliranju elektroničkih uređaja. Od telefona u džepu do sustava u vašem automobilu omogućuju uređajima da obavljaju širok raspon funkcija. Bilo da se radi o potrošačkoj elektronici, automobilskim sustavima ili industrijskim uređajima, PCBA osigurava da se električni signali pravilno prenose i obrađuju.
Tijekom proizvodnje PCBA može se pojaviti nekoliko izazova, uključujući:
Komponentsko pogrešno postavljanje : Netočno postavljanje može dovesti do kvara ili čak kratkih spojeva.
Oštećenja lemljenja : Loši spojevi lemljenja ili hladno lemljenje mogu prouzrokovati neuspjeh električnih priključaka.
Netočne specifikacije komponenata : Korištenje pogrešnih komponenti može utjecati na funkcionalnost ili performanse. Osiguravanje kontrole kvalitete je presudno za izbjegavanje ovih problema i jamčiti pouzdan, visoke performanse. Ispitivanje je ključno za prepoznavanje i popravljanje ovih problema u ranom procesu proizvodnje, osiguravajući da svaki PCBA zadovoljava potrebne standarde.
Zašto je testiranje neophodno za PCBAS?
Utjecaj lošeg testiranja na performanse proizvoda i pouzdanost.
Uloga PCBA testiranja u sprečavanju oštećenja, smanjenju prerade i poboljšanju prinosa.
Važnost identificiranja i rješavanja problema u ranom procesu proizvodnje kako bi se izbjegli skupa opoziva ili neuspjeh na terenu.
Pri proizvodnji PCBAS -a, različite metode ispitivanja osiguravaju da je konačni proizvod pouzdan i da djeluje kako se očekuje. Ove se metode razlikuju od jednostavnih vizualnih pregleda do naprednih rendgenskih tehnologija. Svaka tehnika testiranja služi jedinstvenoj svrsi, pomažući u prepoznavanju određenih vrsta oštećenja u postupku montaže.
AOI koristi kamere visoke rezolucije za pregled površine PCBA na nedostatke. Uspoređuje ploču s 'Zlatnom pločom ' kako bi se otkrila problemi poput pogrešaka lemljenja, pogrešnih komponenti i nedostajućih komponenti. Skeniranjem svake ploče brzo, AOI identificira potencijalne nedostatke prije daljnje obrade. Posebno je koristan u proizvodnim okruženjima velikih količina u kojima su brzina i točnost kritična.
Prednosti:
Brza i prikladna za proizvodnju velikih količina.
Učinkovito u utvrđivanju površinskih oštećenja rano.
Ograničenja:
Ne mogu otkriti skrivene nedostatke poput spojeva lemljenja u okviru BGA -a ili pitanja unutarnje komponente.
Axi koristi rendgensko snimanje za ispitivanje unutrašnjosti PCBA, posebno korisnog za otkrivanje skrivenih oštećenja poput:
Praznine u zglobovima za lemljenje
Defekti glave u kolutu (kuka)
Pitanja u BGA -ima (nizovi lopte)
Prednosti:
Izvrsno za složene dizajne sa skrivenim spojevima za lemljenje.
Pruža visoku točnost za otkrivanje unutarnjih grešaka.
Nedostaci:
Veće troškove.
Sporiji u usporedbi s AOI.
Axi koristi rendgensko snimanje za ispitivanje unutrašnjosti PCBA-e, što ga čini posebno korisnim za otkrivanje skrivenih oštećenja koji nisu vidljivi golim okom. Posebno je učinkovit u pronalaženju problema kao što su praznine u zglobovima lemljenja, oštećenja glave (HIP) i problema u BGA-ima (lopta rešetka), koji su često nepristupačni drugim metodama inspekcije. Dajući jasan pogled na unutarnju strukturu ploče, Axi može rano otkriti potencijalne kvarove, poboljšavajući pouzdanost proizvoda.
Prednosti:
Izuzetno brz i precizan za proizvodnju velikog volumena.
Otkriva greške u pojedinim komponentama.
Ograničenja:
Veći početni trošak postavljanja.
Sporija brzina inspekcije u usporedbi s AOI, što ga čini manje prikladnim za proizvodnju velikog količine.
Ispitivanje letećih sondi koristi robotske sonde za testiranje električnih performansi PCBA bez potrebe za prilagođenim učvršćenjem testa. To ga čini fleksibilnim i isplativim rješenjem, posebno za proizvodnju, prototipove ili dizajne niskog volumena koji nedostaju namjenski testni jastučići. Robotske sonde kreću se preko ploče kako bi obavili različite testove, uključujući provjere kontinuiteta, otpor i funkcionalnost komponente.
Prednosti:
Eliminira potrebu za skupim prilagođenim čvorama, smanjujući početne troškove postavljanja.
Izuzetno prilagodljive promjene dizajna, što ga čini idealnim za prototipove ili dizajne koji se razvijaju tijekom testiranja.
Nedostaci:
Sporije brzine ispitivanja u usporedbi s metodama poput ICT-a, koje možda nisu prikladne za proizvodnju velikih razmjera.
Manje testnih točaka i ograničena sposobnost izvođenja dubinskih električnih provjera u usporedbi s IKT-om.
Funkcionalno testiranje (FCT) procjenjuje cjelokupnu funkcionalnost PCBA simulacijom operativnih uvjeta u stvarnom svijetu. Provjerava li odbor kako se očekivalo testirajući sve svoje funkcije, poput napajanja, komunikacije s drugim komponentama i obavljanja zadataka u okruženju uživo. FCT je obično posljednji korak u postupku testiranja prije nego što se proizvod objavi kako bi se osiguralo da ispunjava sve dizajnerske specifikacije.
Pros:
Pruža sveobuhvatnu konačnu provjeru funkcionalnosti proizvoda u stvarnim uvjetima.
Osigurava da PCBA ispunjava dizajnerske specifikacije i djeluje kako je predviđeno.
Protiv:
Ne može odrediti točan uzrok neuspjeha, čime je rješavanje problema izazovnije.
Dugotrajno i skupo zbog složenosti testova i potrebe za specijaliziranom opremom.
Ispitivanje ispitanika PCBAS u stanju stresa, poput kontinuiranog rada pri visokim temperaturama, radi simulacije produžene uporabe i identificiranja ranih kvarova. Ovaj postupak pomaže u uklanjanju slabih komponenti ili nedostatka dizajna koji bi mogli dovesti do preranog neuspjeha na terenu. Ispitivanje izgaranja obično se koristi za poboljšanje dugoročne pouzdanosti proizvoda, posebno onih koji se koriste u kritičnim primjenama u kojima neuspjeh nije opcija.
Prednosti:
Otkriva potencijalne rane kvarove prije nego što proizvodi dođu do kupaca, sprječavajući skupe opozive ili problema s performansama.
Poboljšava dugovječnost proizvoda identificiranjem i rješavanjem slabih komponenti u ranom proizvodnom procesu.
Nedostaci:
Dugotrajno i zahtijeva opsežna razdoblja ispitivanja, često trajajući nekoliko sati ili dana.
Stres primijenjen tijekom testiranja može u nekim slučajevima skratiti cjelokupni životni vijek proizvoda.
Ispitivanje kontaminacije otkriva ionske ostatke, poput fluksa ili drugih tvari, što može uzrokovati dugoročne kvarove poput elektrokemijske migracije. Ti ostaci, često nevidljivi golim okom, mogu dovesti do kratkih spojeva, korozije ili degradacije performansi tijekom vremena. Kritično je za osiguranje dugovječnosti i pouzdanosti PCBA-ova, posebno u aplikacijama visoke pouzdanosti.
Metode uključuju:
Ruža (otpornost ekstrakta otapala): test koji mjeri razinu ionske kontaminacije na površini PCBA.
Ionska kromatografija: preciznija metoda za prepoznavanje i kvantificiranje specifičnih ionskih kontaminanata.
Prednosti:
Sprječava skrivene probleme poput korozije ili neuspjeha zbog ionske onečišćenja.
Osigurava da je proizvod bez štetnih ostataka koji bi mogli ugroziti performanse.
Nedostaci:
Visoki troškovi zbog potrebe za specijaliziranom opremom i postupcima ispitivanja.
Zahtijeva stručno rukovanje i analizu.
TDR je specijalizirana metoda ispitivanja koja se koristi za osiguravanje integriteta signala u visokofrekventnim PCBAS provjerom podudaranja impedancije duž signalnih staza. Ovaj je test ključan za otkrivanje problema poput izobličenja signala ili refleksija koji mogu negativno utjecati na prijenos signala velike brzine. TDR djeluje slanjem signala kroz trag i analizirajući refleksiju kako bi se procijenila konzistentnost impedancije.
Prednosti:
Osigurava preciznu kontrolu impedancije, što je ključno za sprječavanje gubitka signala ili izobličenja.
Od vitalnog značaja za krugove velike brzine gdje čak i neznatno neusklađenost impedancije može uzrokovati degradaciju performansi.
Nedostaci:
Zahtijeva specijaliziranu opremu i stručnost, što ga čini skupljim.
Možda neće biti potrebni za jednostavnije dizajne male brzine koji ne zahtijevaju preciznu kontrolu impedancije.
Da biste osigurali kvalitetu vaših PCBA -ova, ključno je slijediti najbolje prakse u testiranju. Ove prakse pomažu rano uhvatiti nedostatke, osiguravajući pouzdanost vašeg proizvoda.
Provjerite jesu li testirane sve kritične komponente, sučelja i funkcionalnosti. Sveobuhvatna strategija testiranja osigurava da se nijedan dio odbora ne zanemari. Ispitivanje bi trebalo pokriti:
Provjere na razini komponente za otpornike, kondenzatore i ICS.
Spojevi za lemljenje za pravilnu vezu.
Funkcionalna provjera radi provjere radi li ploča kako je predviđeno u normalnim uvjetima.
Redovita kalibracija ispitne opreme ključna je za održavanje točnosti. Bilo da se radi o AOI, ICT -u ili bilo kojoj drugoj metodi, provjerite jesu li vaši alati za testiranje optimalno funkcionirali. Kalibracija osigurava stalne rezultate i smanjuje pogreške uzrokovane neispravnom opremom.
Uključivanje principa DFT -a tijekom faze dizajna može kasnije pojednostaviti testiranje. Dizajniranjem PCBA imajući na umu testiranje, možete:
Smanjite vrijeme testiranja olakšavajući pristup komponentama.
Poboljšajte otkrivanje grešaka osiguravanjem dostupnih pravih ispitnih jastučića i točaka.
Uštedite troškove sprječavajući potrebu za skupim redizajnom ili izmjenama testiranja.
Uravnoteženje troškova ispitivanja s prednostima otkrivanja oštećenja je presudno. Strateški pristup testiranju pomaže u izbjegavanju nepotrebnih troškova, istovremeno osiguravajući visokokvalitetni proizvod.
Važno je utvrditi koji dijelovi proizvodnog procesa trebaju intenzivnija ispitivanja, a koji ne. Na primjer, možda se želite usredotočiti na komponente visokog rizika koje bi mogle utjecati na ukupne performanse.
Korištenje više metoda ispitivanja zajedno (npr. AOI + ICT + FCT) nudi veću pokrivenost i pouzdanost uz razumne troškove. Metode kombiniranja osigurava da se površinski nedostaci, električne greške i pitanja funkcionalnosti bave bez suvišnosti u ispitivanju.
Korištenje alata za automatizaciju i analize podataka poboljšava učinkovitost ispitivanja i kontrolu kvalitete.
Automatizirani sustavi za testiranje ubrzavaju postupak i smanjuju ljudsku pogrešku. Bez obzira na to koristi li automatizirane sonde ili otkrivanje oštećenja temeljenih na AI, automatizacija može značajno poboljšati propusnost, posebno u proizvodnom okruženju velikog količine.
Analiza podataka igra ključnu ulogu u optimizaciji postupka testiranja. Analizirajući rezultate testiranja, možete:
Identificirajte obrasce u nedostacima i poboljšati buduće dizajne.
Pratite kvalitetu tijekom vremena koristeći statističke metode.
Optimizirajte cikluse ispitivanja ciljajući najčešće točke neuspjeha. Koristeći vizualizacije i statističke metode, također možete brzo uočiti područja za poboljšanje proizvodne linije.
Odabir prave strategije testiranja ključno je za osiguranje kvalitete i pouzdanosti vaših PCBAS -a. Razmotrite jedinstvene potrebe vašeg projekta i surađujte s iskusnim proizvođačima kako biste odabrali najbolje metode. Trošak, brzina i točnost uravnoteženja za optimizaciju vašeg postupka testiranja i održavanje visokokvalitetne proizvodnje.
O: ICT koristi 'sloj noktiju ' za brze, precizno testiranje električnih komponenti u masovnoj proizvodnji, dok leteće ispitivanje sonde koristi robotske sonde za testiranje niskog volumena ili prototipa bez potrebe za prilagođenim učvršćenjima.
O: Troškovi ispitivanja ravnoteže s prednostima otkrivanja oštećenja. Koristite kombinaciju metoda poput AOI, ICT i FCT kako biste osigurali sveobuhvatnu pokrivenost po razumnom trošku.
O: Funkcionalno testiranje osigurava da PCBA djeluje kako je namijenjeno simulacijom uvjeta u stvarnom svijetu. Pruža konačnu provjeru funkcionalnosti proizvoda, ali ne može odrediti točne uzroke kvara.
O: Ne. Prototipi često koriste testiranje letećeg sonde za fleksibilnost, dok masovna proizvodnja zahtijeva metode poput IKT -a za brzinu i točnost.
O: Testiranje izgaranja pomaže u otkrivanju ranih kvarova podvrgavanjem PCBAS-a stresnim uvjetima, poboljšanjem dugoročne pouzdanosti i osiguravanjem da proizvod može podnijeti ekstremne uvjete.
