U proizvodnji, SMT je kratica za Surface Mount Technology . Ova je tehnologija revolucionirala industriju proizvodnje elektronike omogućivši proizvodnju kompaktnijih, učinkovitijih i pouzdanijih elektroničkih uređaja. SMT omogućuje montažu elektroničkih komponenti izravno na površinu tiskanih pločica (PCB-a), za razliku od starije metode umetanja komponenti u izbušene rupe na PCB-u (poznato kao tehnologija kroz rupu).
Tehnologija površinske montaže postala je standard u proizvodnji elektronike zbog svojih prednosti u automatizaciji, smanjenju veličine i povećanoj složenosti krugova. Razumijevanje SMT-a, njegovih procesa i aplikacija ključno je za svakoga tko je uključen u dizajn i proizvodnju elektronike.
Tehnologija površinske montaže (SMT) je metoda koja se koristi u proizvodnji elektronike za postavljanje elektroničkih komponenti izravno na površinu tiskanih ploča (PCB). SMT komponente, također poznate kao uređaji za površinsku montažu (SMD) , obično su manje i lakše od komponenti s rupama, koje se moraju umetnuti u prethodno izbušene rupe na PCB-u.
Minijaturizacija : SMT omogućuje puno manje komponente, što znači da se više komponenti može postaviti na tiskanu pločicu, omogućujući složenije i kompaktnije dizajne.
Pogodan za automatizaciju : SMT komponente mogu se postavljati i lemiti automatski pomoću strojeva velike brzine, smanjujući ručni rad i povećavajući brzinu proizvodnje.
Poboljšana električna izvedba : SMT smanjuje udaljenost koju signali moraju prijeći između komponenti, poboljšavajući električnu izvedbu i smanjujući elektromagnetske smetnje (EMI).
Troškovna učinkovitost : budući da SMT omogućuje automatiziranu proizvodnju, smanjuje troškove rada i minimalizira rasipanje materijala.
Veličina i težina komponente : SMT komponente mnogo su manje i lakše u usporedbi s komponentama s otvorom, što omogućuje kompaktnije dizajne uređaja.
Proces sklapanja : SMT se oslanja na automatizirane strojeve za postavljanje komponenti na površinu PCB-a, dok tehnologija kroz rupe često zahtijeva ručno lemljenje komponenti u rupe.
Mehanička čvrstoća : Komponente s rupama pružaju bolju mehaničku čvrstoću zahvaljujući lemljenim vezama kroz PCB, što ih čini idealnim za komponente koje zahtijevaju veću izdržljivost. SMT je, s druge strane, dovoljan za većinu primjena gdje je mehaničko naprezanje minimalno.
Integritet signala : SMT nudi bolji integritet signala, posebno za visokofrekventne signale, zbog kraćih vodova i smanjene parazitske induktivnosti i kapacitivnosti.

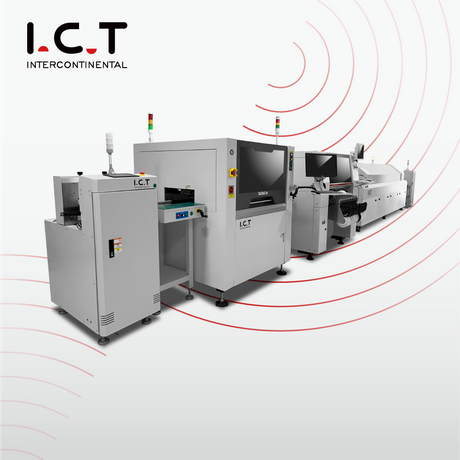

SMT proizvodni proces uključuje nekoliko preciznih koraka kako bi se osiguralo ispravno postavljanje i lemljenje komponenti na PCB. Evo detaljnog pregleda svakog koraka uključenog u SMT proizvodni proces:
Prvi korak u SMT montaži je nanošenje paste za lemljenje na PCB. Pasta za lemljenje je mješavina sićušnih kuglica za lemljenje i topitelja, koja pomaže tečenju lema i vezivanju za izvode komponenti i PCB jastučiće. Ova se pasta nanosi na PCB pomoću šablone ili sitopisa koji precizno nanosi pastu na područja gdje će se komponente postaviti.
Priprema šablone : Metalna šablona s otvorima koji odgovaraju jastučićima na PCB-u postavlja se preko ploče.
Nanošenje paste : pasta za lemljenje se raširom rasporedi po šabloni, ispunjavajući otvore šablone pastom.
Uklanjanje šablone : Šablona se pažljivo podiže, ostavljajući naslage paste za lemljenje na PCB jastučićima.
Nakon nanošenja paste za lemljenje, sljedeći korak je precizno postavljanje SMT komponenti na PCB. To se obično radi pomoću automatiziranog stroja koji se zove pick-and-place stroj.
Ulagač komponenti : Stroj za odabir i postavljanje opremljen je ulagačima koji sadrže različite SMT komponente.
Sakupljanje komponenti : Stroj koristi vakuumske mlaznice za skupljanje komponenti iz dodavača.
Precizno postavljanje : Uz pomoć sustava kamera za poravnanje, stroj postavlja svaku komponentu na odgovarajuće podloge prekrivene pastom za lemljenje na PCB-u.
Nakon što su sve komponente postavljene na tiskanu ploču, sklop se podvrgava procesu ponovnog lemljenja kako bi se komponente trajno pričvrstile. Ovaj korak uključuje zagrijavanje sklopa kako bi se otopila pasta za lemljenje, stvarajući čvrstu električnu i mehaničku vezu između komponenti i PCB-a.
Zona prethodnog zagrijavanja : PCB se postupno zagrijava do temperature neposredno ispod točke taljenja paste za lemljenje. Ovaj korak pomaže u uklanjanju vlage i priprema ploču za lemljenje.
Zona namakanja : Temperatura se održava stabilnom kako bi se aktivirao fluks i dodatno stabilizirao sklop.
Zona reflowa : Temperatura se podiže iznad točke taljenja paste za lemljenje, dopuštajući lemu da se topi i teče oko vodiča komponente i jastučića.
Zona hlađenja : PCB se postupno hladi kako bi se učvrstili lemljeni spojevi, osiguravajući snažnu vezu između komponenti i PCB-a.
Nakon reflow lemljenja, sklopljena tiskana pločica prolazi kroz nekoliko postupaka pregleda i testiranja kako bi se osigurala kvaliteta i funkcionalnost. Uobičajene tehnike inspekcije uključuju:
Automatizirana optička inspekcija (AOI) : Koristi kamere za vizualnu provjeru PCB-a za nedostatke lemljenja, komponente koje nedostaju, neusklađenosti ili druge probleme.

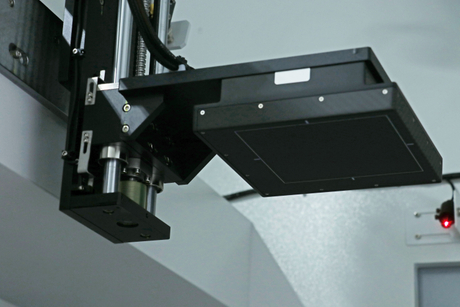

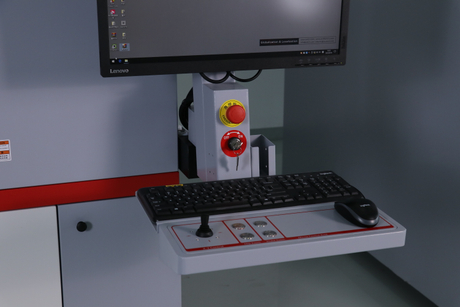

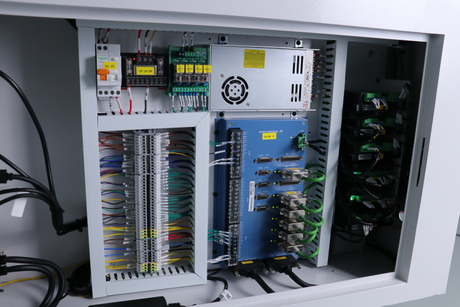

Rendgenska inspekcija : Koristi se za inspekciju skrivenih lemljenih spojeva, posebno za komponente s vodovima ispod paketa, kao što su kuglasti rešetkasti nizovi (BGA).
Ispitivanje unutar strujnog kruga (ICT) : Električno ispitivanje PCB-a kako bi se potvrdilo da su sve komponente ispravno postavljene, zalemljene i funkcionalne.
Ako se tijekom pregleda otkriju bilo kakvi nedostaci ili problemi, PCB se može podvrgnuti preradi ili popravku. To uključuje uklanjanje i zamjenu neispravnih komponenti ili ponovno lemljenje neispravnih spojeva. Prerada se obično izvodi ručno pomoću lemilica ili stanica za preradu vrućim zrakom.
Nakon što prođu sve inspekcije, PCB-ovi se sastavljaju u svoje konačne proizvode, što može uključivati dodatne korake poput pričvršćivanja konektora, kućišta i drugih mehaničkih dijelova. Konačni proizvod prolazi funkcionalno testiranje kako bi se osiguralo da zadovoljava sve specifikacije i radi ispravno.
Usvajanje SMT-a dovelo je do brojnih prednosti u proizvodnji elektronike:
Veća gustoća i minijaturizacija : SMT omogućuje veću gustoću komponenti na PCB-u, omogućujući dizajn manjih, lakših i kompaktnijih elektroničkih uređaja. Ovo je osobito važno u potrošačkoj elektronici, medicinskim uređajima i aplikacijama u zrakoplovstvu gdje su prostor i težina ključni čimbenici.
Automatizirana proizvodnja : SMT proces je visoko automatiziran, što smanjuje troškove rada i povećava brzinu proizvodnje. Automatizirani strojevi za odabir i postavljanje i peći za reflow mogu raditi neprekidno, što dovodi do većeg protoka i učinkovitosti.
Poboljšane električne performanse : SMT komponente imaju kraća vodi i nižu parazitsku induktivnost i kapacitet, što poboljšava integritet signala i smanjuje buku, posebno u visokofrekventnim krugovima.
Troškovna učinkovitost : Manja veličina SMT komponenti općenito rezultira nižim troškovima materijala. Dodatno, automatizacija SMT procesa smanjuje potrebu za ručnim radom, dodatno smanjujući troškove proizvodnje.
Pouzdanost i izdržljivost : SMT komponente manje su podložne mehaničkom naprezanju i vibracijama jer su zalemljene izravno na površinu PCB-a. To čini SMT prikladnim za aplikacije koje zahtijevaju visoku pouzdanost i izdržljivost, kao što su automobilska i vojna elektronika.
Dok SMT nudi mnoge prednosti, postoje i izazovi i razmatranja koja treba imati na umu:
Rukovanje i skladištenje komponenata : SMT komponente su male i osjetljive, što zahtijeva pažljivo rukovanje i skladištenje kako bi se spriječilo oštećenje i onečišćenje.
Razmatranja dizajna PCB-a : SMT zahtijeva precizan dizajn PCB-a kako bi se osigurale odgovarajuće veličine jastučića i razmak za pouzdano lemljenje. To uključuje razmatranja upravljanja toplinom i osiguravanje odgovarajućeg slobodnog prostora za preradu i pregled.
Upravljanje toplinom : SMT komponente mogu generirati značajnu toplinu, posebno u gusto zbijenim sklopovima. Učinkovite strategije upravljanja toplinom, kao što je korištenje toplinskih otvora i hladnjaka, bitne su za sprječavanje pregrijavanja i osiguravanje dugoročne pouzdanosti.
Upravljanje oštećenjima : Uobičajeni nedostaci u SMT sklopu uključuju mostove za lemljenje, nadgrobni stroj i nedovoljne spojeve lemljenja. Proizvođači moraju implementirati snažne postupke kontrole inspekcije i kvalitete kako bi otkrili i riješili ta pitanja.
Osjetljivost na vlagu : Neke SMT komponente su osjetljive na vlagu i mogu zahtijevati posebno rukovanje i procese pečenja za uklanjanje vlage prije lemljenja. Nekontroliranje vlage može dovesti do grešaka u lemljenju i oštećenja komponenti.
Tehnologija površinske montaže (SMT) postala je kamen temeljac moderne proizvodnje elektronike zbog svoje sposobnosti da podrži minijaturizaciju, automatizaciju i poboljšane električne performanse. Razumijevanje SMT procesa, od primjene paste za lemljenje do ponovnog lemljenja i kontrole kvalitete, bitno je za svakoga tko je uključen u dizajn i proizvodnju elektronike. Iako SMT nudi brojne prednosti, on također predstavlja izazove koji zahtijevaju pažljivo planiranje i izvođenje. Rješavanjem ovih izazova i iskorištavanjem prednosti SMT-a, proizvođači mogu proizvoditi visokokvalitetne, pouzdane elektroničke uređaje koji zadovoljavaju zahtjeve današnjeg tržišta.
