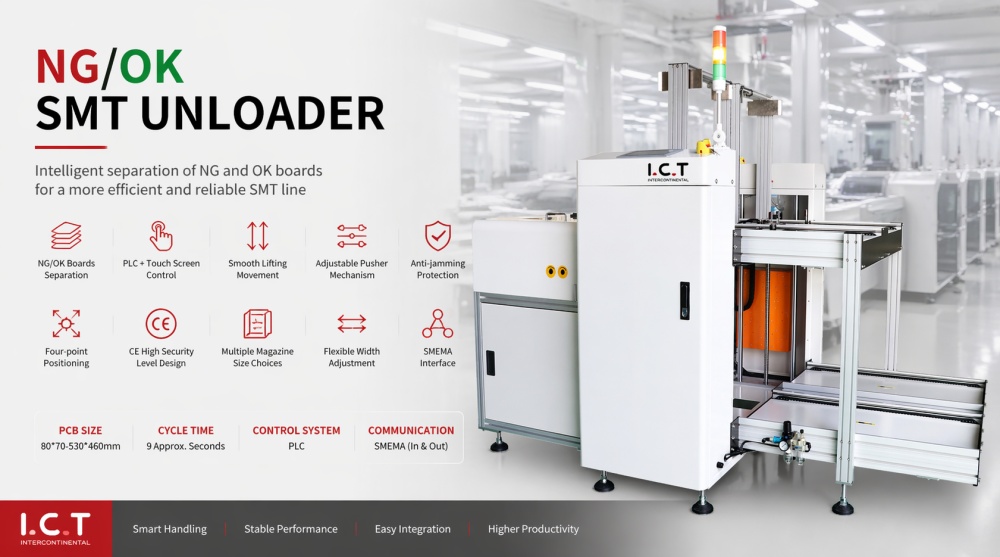

| Ng/ok Uređaj za istovar spremnika za SMT linije
U SMT proizvodnji, učinkovito rukovanje gotovim PCB-ima jednako je kritično kao i sama montaža. Ng/ok Magazine Unloader SMT razvijen je za upravljanje procesom pražnjenja nakon pregleda ili faza lemljenja. Automatski odvaja ploče za prolaz i pad i pohranjuje ih u za to predviđene spremnike. Uz podesivu širinu tračnica i dosljednu brzinu transporta, podržava različite veličine tiskanih ploča bez ometanja proizvodnog ritma. Dizajniran za stabilan rad, radi kao pouzdana spojna točka između opreme za inspekciju i nizvodnih procesa, pomažući u održavanju postojanog i organiziranog tijeka proizvodnje.
| Detaljne karakteristike proizvoda
Nakon faza inspekcije kao što je AOI, ručno rukovanje NG i OK pločama često usporava proizvodnju. Ovaj stroj uklanja to usko grlo automatskim usmjeravanjem prolaznih i neispravnih PCB-a u odvojene spremnike. Proces je stabilan i ponovljiv, osiguravajući dosljednu točnost sortiranja. Smanjenjem ljudske intervencije, također se smanjuje mogućnost pogrešnog postavljanja ili miješanja ploča, što izravno podržava bolju kontrolu kvalitete u SMT liniji.
Proizvodne linije rijetko rade s jednom vrstom ploče. Zbog toga su podesive širine tračnica i postavke koraka bitne. Ng/ok Magazine Unloader SMT omogućuje operaterima da se brzo prilagode različitim veličinama tiskanih ploča bez složenih prilagodbi. Bilo da se radi o malim kontrolnim pločama ili većim pločama, stroj održava glatki prijenos i poravnavanje, pomažući da proizvodnja ostane fleksibilna bez žrtvovanja stabilnosti.
Nestabilan prijenos PCB-a može prekinuti cijeli SMT proces. Ovaj uređaj za istovar osigurava glatko i kontrolirano kretanje od pokretne trake do slaganja spremnika. Sa svakom se pločom pažljivo rukuje kako bi se izbjeglo oštećenje ili neusklađenost. Sustav za skladištenje magazina održava ploče organiziranima i spremnima za sljedeći proces, čineći nizvodne operacije predvidljivijima i učinkovitijima.
U stvarnim proizvodnim okruženjima oprema mora raditi duge sate bez prekida. Ovaj je stroj napravljen s tom realnošću na umu. Njegova struktura podržava stabilan dugotrajni rad, dok sustav upravljanja osigurava dosljedne performanse. Smanjene potrebe za održavanjem i pouzdana kontrola kretanja pomažu da proizvodna linija radi bez nepotrebnih zaustavljanja.
LED svjetla za inspekciju, metalni lančani transporteri i ventilatori ionizatora spremni su. Motori s automatskom širinom i kontrola transporta segmenata zadovoljavaju posebne zahtjeve. Svaka opcija dolazi u potpunosti testirana. Ovi izbori omogućuju smt mini PCB utovarivač spremnika da precizno odgovara bilo kojem SMT rasporedu.
| Specifikacija
| Specifikacija | Model HNU250 | Model HNU330 | Model HNU390 | Model HNU460 |
|---|---|---|---|---|
| Dimenzija (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| Veličina PCB-a (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Veličina stalka (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| Debljina pcb | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| PCB težina | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg |
| Visina PCB komponente | ±15 mm | ±15 mm | ±15 mm | ±15 mm |
| Time Feed PCB | Sekundi 9 Pribl. ili Navedite | Sekundi 9 Pribl. ili Navedite | Sekundi 9 Pribl. ili Navedite | Sekundi 9 Pribl. ili Navedite |
| Indeksiranje Pitch | 10.20.30.40.50mm ili Navedite | 10.20.30.40.50mm ili Navedite | 10.20.30.40.50mm ili Navedite | 10.20.30.40.50mm ili Navedite |
| Upravljački sustav | Plc | Plc | Plc | Plc |
| Vlast | Maksimalno 300VA | Maksimalno 300VA | Maksimalno 300VA | Maksimalno 300VA |
| Dovod zraka | 4-6bara, 10ltr/min | 4-6bara, 10ltr/min | 4-6bara, 10ltr/min | 4-6bara, 10ltr/min |
| Visina transporta | 910±30 mm (ili po želji kupca) | 910±30 mm (ili po želji kupca) | 910±30 mm (ili po želji kupca) | 910±30 mm (ili po želji kupca) |
| Transportni pojas | Antistatički ravni remen od 3,8 mm | Antistatički ravni remen od 3,8 mm | Antistatički ravni remen od 3,8 mm | Antistatički ravni remen od 3,8 mm |
| Napajanje | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) |
| Težina | 360 kg | 380 kg | 420 Kg | 460 kg |
| Opcija | Dvostruki magacin, automatsko podešavanje širine, MES sustav | |||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
