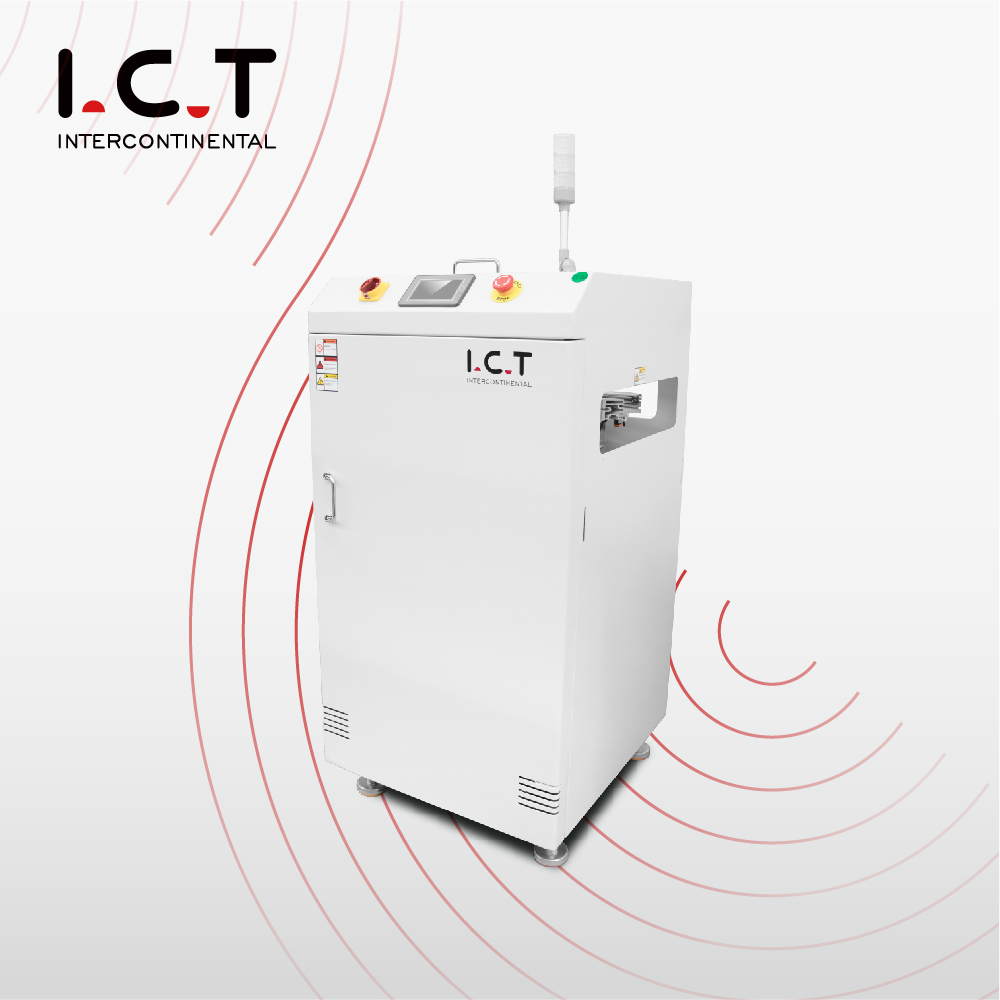

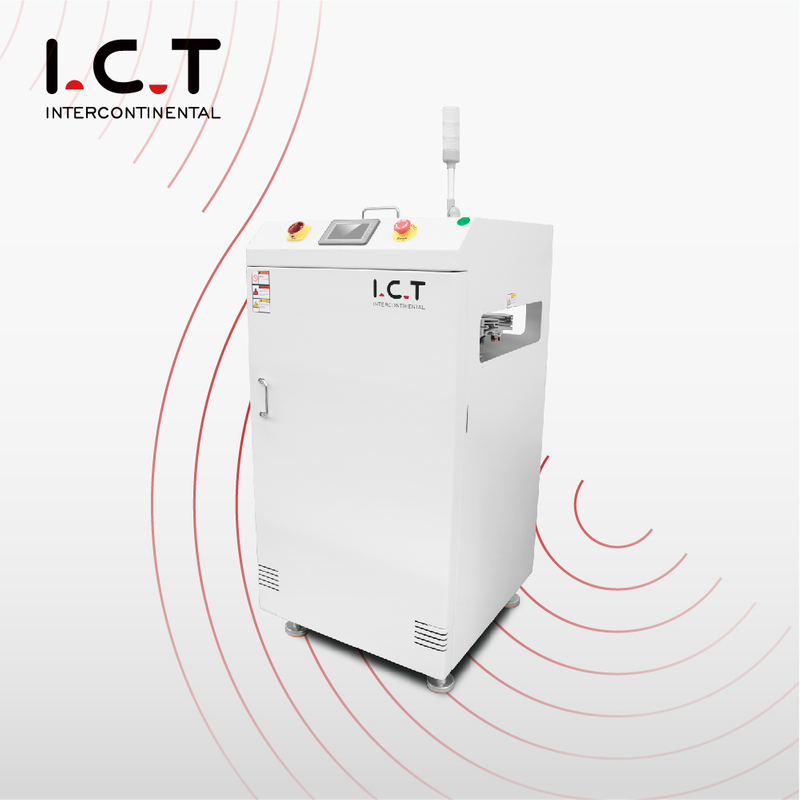

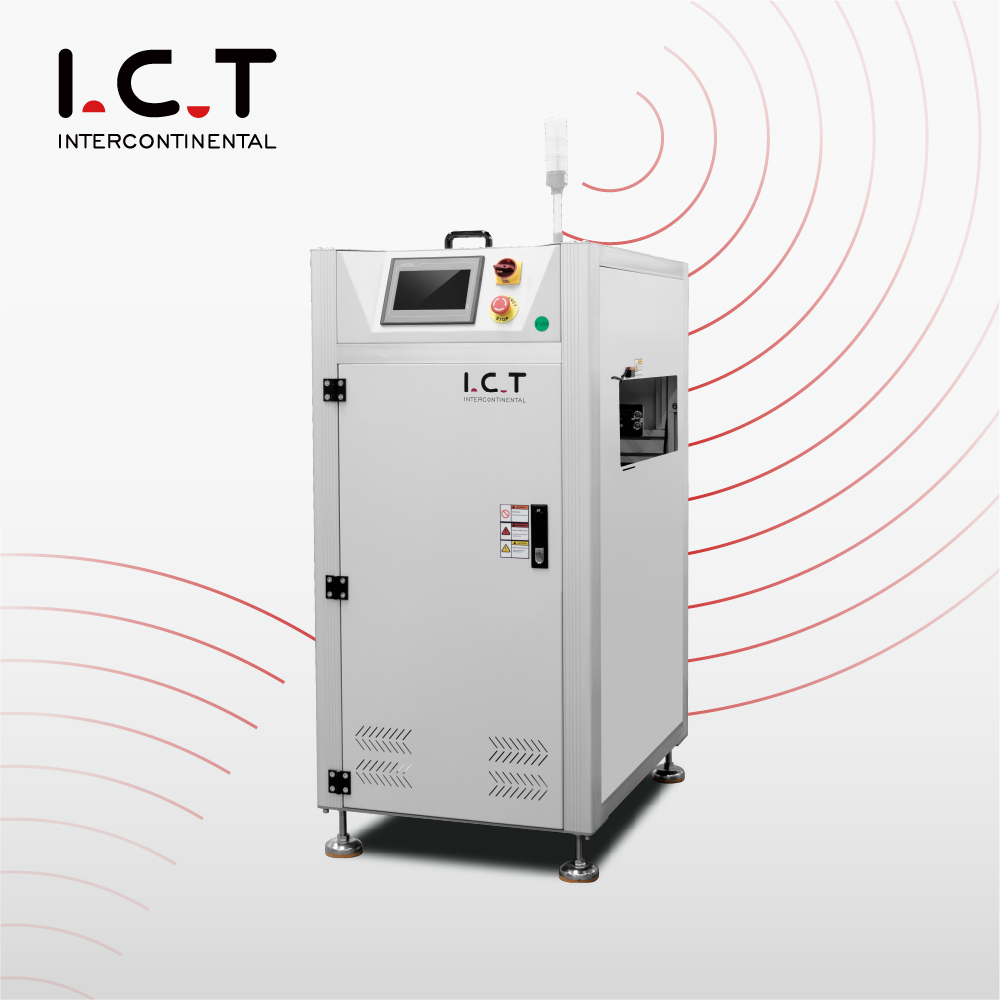

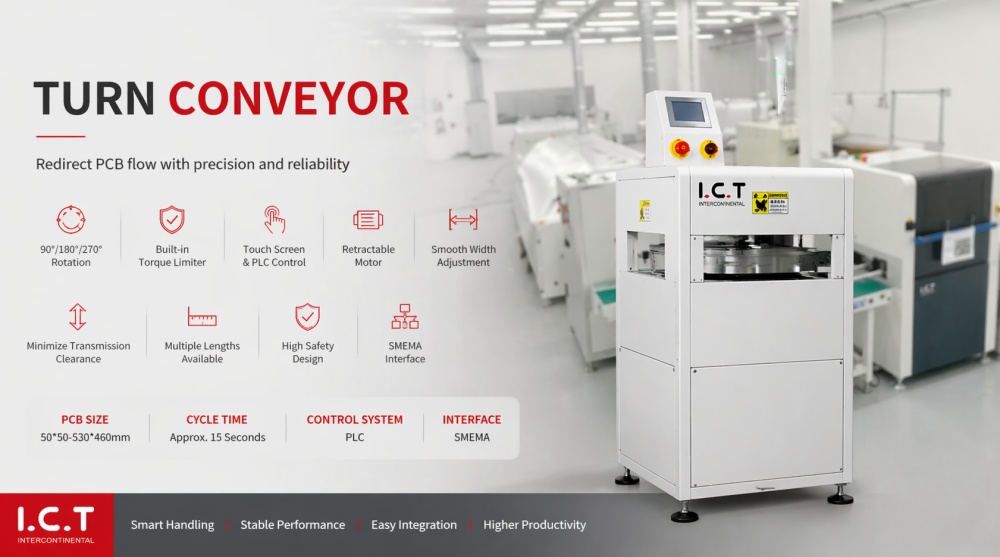

| 90 stupnjeva SMT PCB ploča okretna transportna traka
Transportna traka za okretanje PCB ploča za 90 stupnjeva dizajnirana je za neprimjetno preusmjeravanje PCB-a unutar SMT proizvodne linije. Bilo da se PCB-ovi okreću za 90, 180 ili 270 stupnjeva, nudi glatke prijelaze između različitih proizvodnih kanala. Opremljen podesivom kontrolom širine, može se nositi s različitim veličinama PCB-a. S robusnom čeličnom konstrukcijom i SMEMA kompatibilnošću, lako se integrira u automatizirane proizvodne linije, smanjujući vrijeme zastoja i povećavajući ukupnu učinkovitost.
| Detaljne karakteristike proizvoda
a. Fleksibilnost usmjerenja za učinkovit protok PCB-a
Ovaj transporter omogućuje precizno preusmjeravanje PCB-a, olakšavajući glatke prijelaze između različitih kanala u vašoj proizvodnoj liniji. Može rotirati PCB-ove za 90, 180 ili 270 stupnjeva, nudeći fleksibilnost za prilagodbu vašoj proizvodnoj postavci. Ova fleksibilnost usmjerenja ključna je za optimiziranje rasporeda vaše SMT linije i poboljšanje ukupne propusnosti.
b. Podesiva širina za svestranost
Konvejer za okretanje ploča SMT PCB od 90 stupnjeva opremljen je podesivom kontrolom širine, što ga čini dovoljno svestranim za rukovanje različitim veličinama PCB ploča. Bilo da vaša proizvodna linija zahtijeva rukovanje uskim ili širokim PCB-ima, pokretna traka se može prilagoditi kako bi se osigurao nesmetan i učinkovit rad, pružajući optimalnu izvedbu za različite proizvodne serije.
c. Besprijekorna SMEMA kompatibilnost
Ovaj stroj je u potpunosti kompatibilan sa SMEMA standardima, osiguravajući glatku komunikaciju i integraciju s drugim strojevima u vašoj SMT proizvodnoj liniji. Bilo da radite s PCB utovarivačima, strojevima za odabir i postavljanje ili pećnicama za reflow, pokretna traka se besprijekorno uklapa u vaš automatizirani sustav, pomažući pojednostaviti cijeli proizvodni proces.
d. Pouzdana izvedba s malim troškovima održavanja
90 stupnjeva SMT PCB transporter za okretanje ploča je dizajniran za kontinuirani rad visokih performansi u zahtjevnim okruženjima. Njegov robustan dizajn osigurava stabilne performanse, dok njegove karakteristike koje zahtijevaju malo održavanja smanjuju vrijeme zastoja. S komponentama otpornim na habanje i konstrukcijom jednostavnom za održavanje, osigurava dugotrajnu pouzdanost, održavajući nesmetan rad vaše proizvodne linije.
LED svjetla za inspekciju, metalni lančani transporteri i ventilatori ionizatora spremni su. Motori s automatskom širinom i kontrola transporta segmenata zadovoljavaju posebne zahtjeve. Svaka opcija dolazi u potpunosti testirana. Ovi izbori omogućuju smt mini PCB utovarivač spremnika da precizno odgovara bilo kojem SMT rasporedu.
| Specifikacija
| Specifikacija | Model TC350 | Model TC460 |
|---|---|---|
| Dimenzija (mm) | 7007301200 | 8008001200 |
| Veličina PCB-a (mm) | 5050400*350 | 5050530*460 |
| Vrijeme ciklusa | cca. 15 sekundi | cca. 15 sekundi |
| Vrsta remena | Okrugli pojas ili spljošteni pojas | Okrugli pojas ili spljošteni pojas |
| Upravljački sustav | Plc | Plc |
| Vlast | Maks. 250 VA | Maks. 250 VA |
| Visina transporta | 900 ± 20 mm (ili navedeno kupac) | 900 ± 20 mm (ili navedeno kupac) |
| PCB smjer | L do r ili r do l | L do r ili r do l |
| Komunikacija | SMEMA za i za i izlaz | SMEMA za i za i izlaz |
| Napajanje | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) |
| Težina | 170 kg | 220 Kg |
| Opcija | Automatsko podešavanje širine | Automatsko podešavanje širine |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Isporučujemo Smart SMT liniju za sklapanje koja pruža potpuno automatsku, brzu i ultra-pouzdanu PCBA proizvodnju. Naša provjerena postavka počinje s PCB Loader Unloaderom, prelazi na precizni automatski pisač za savršeno nanošenje paste za lemljenje, nastavlja s LED SMT strojevima za precizno postavljanje komponenti, prolazi kroz Vacuum Reflow Lemljenje za jake lemljene spojeve i završava s AOI Testing Machineom za otkrivanje bilo kakvog kvara. Svaki stroj komunicira besprijekorno, smanjujući rad i povećavajući prinos prvog prolaza. Ovo cjelovito rješenje udovoljava automobilskim, medicinskim, potrošačkim i LED industrijskim standardima dok održava niske operativne troškove i izuzetno visoko vrijeme rada

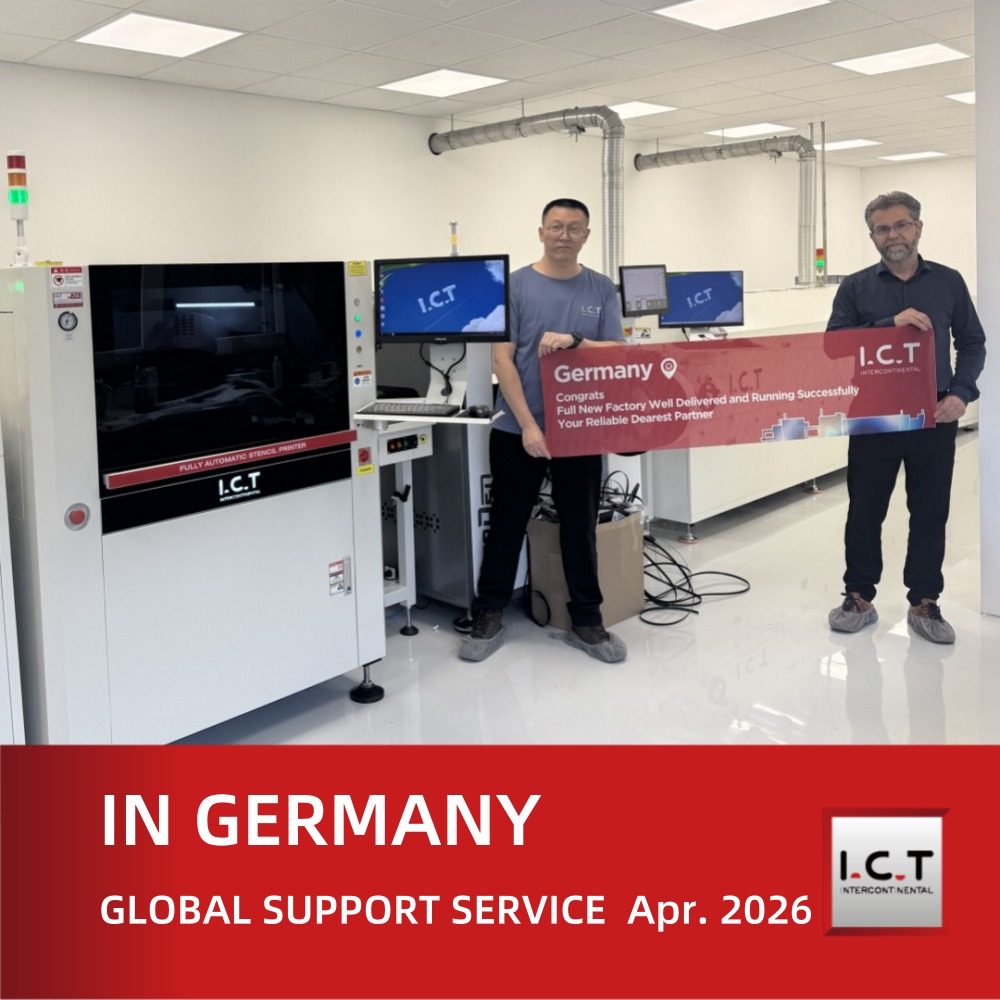

| Priča o uspjehu korisnika - uspješna SMT linijska dostava u Njemačkoj
ICT je isporučio potpuno automatiziranu SMT proizvodnu liniju kupcu u njemačkoj LED industriji u travnju 2026. Naš inženjerski tim pružio je tehničku podršku na licu mjesta, uključujući instalaciju i obuku cijele linije, koja je uključivala pokretnu traku za okretanje ploča SMT za 90 stupnjeva, strojeve za odabir i postavljanje, opremu za izradu šablona i peći za reflow. Kupac je primijetio značajno povećanje učinkovitosti proizvodnje i smanjenje operativnih kašnjenja nakon instalacije.
| Podrška i obuka na licu mjesta
ICT pruža usluge instalacije i obuke na licu mjesta kako bi se osigurala glatka integracija 90 stupnjeva SMT PCB transportne trake za okretanje ploča u vašu proizvodnu liniju. Naši inženjeri vodit će vas kroz postavljanje i pružiti praktičnu obuku kako bi osigurali da vaš tim može učinkovito upravljati i održavati opremu. Također nudimo 24/7 daljinsku tehničku podršku za rješavanje svih problema koji se mogu pojaviti, osiguravajući minimalne smetnje u vašoj proizvodnji.
| Pohvale kupaca
'Inženjeri ICT-a bili su nevjerojatno profesionalni tijekom instalacije naše nove opreme za rukovanje PCB-ima. Konvejer za okretanje PCB ploča od 90 stupnjeva poboljšao je protok naše proizvodne linije i značajno smanjio vrijeme zastoja. Njihov brzi odgovor na naše upite i izvrsno pakiranje opreme također smo visoko cijenili.' – Zadovoljan kupac u automobilskom sektoru.
| Globalni certifikati i standardi kvalitete
ICT-ov transporter za okretanje ploča SMT PCB od 90 stupnjeva certificiran je da zadovoljava industrijske standarde kao što su CE, RoHS i ISO9001. Ovi certifikati osiguravaju da naša oprema zadovoljava standarde visoke kvalitete, sigurnosti i okoliša, pružajući pouzdano i usklađeno rješenje za vašu proizvodnu liniju.
| O ICT-u i našim proizvodnim mogućnostima
ICT je globalni lider u pružanju visokokvalitetnih SMT i DIP rješenja. S preko 20 godina iskustva, specijalizirani smo za projektiranje i proizvodnju napredne opreme za elektroničku industriju. Naši proizvodni pogoni opremljeni su vrhunskom tehnologijom i održavamo stroge standarde kontrole kvalitete kako bismo osigurali najvišu razinu performansi i pouzdanosti. Opslužujući klijente u više od 70 zemalja, isporučujemo prilagođena rješenja koja optimiziraju učinkovitost proizvodnje u različitim industrijama.
