Strojna linija za sklapanje stropnog LED svjetla
I.C.T
| LED reflektor stroja za montažnu traku
ICT isporučuje LED stroj za montažnu traku kroz tri tvornice u vlasništvu i 22+ godine SMT/DIP stručnosti, pokrivajući tvorničke dizajne, rasporede, prognoze radne snage, projekcije povrata ulaganja za LED stropne ploče. Poluautomatske ili potpuno automatske linije sadrže utovarivače, pisače, postavljače, peći za pretakanje, AOI, istovarivače. Jedan operater upravlja smjenama. 18 Kw/H za eko operacije. Klijenti uključuju proizvođače LED svjetiljki, ploča i stropnih svjetiljki širom svijeta. 3-dnevno podešavanje uključuje zrak, napajanje, ispuh, rasvjetu, 23±1,5°C kontrole. 7-15 dana uključuje softver, održavanje, sigurnost, popravke. 15+ godina službe u inozemstvu. Linija za sklapanje stropnih svjetiljki s LED pločama uključuje MES, IoT za inteligentne tvornice. Ključ u ruke ubrzava LED pothvate, nudi fleksibilnost, smanjuje rizike za startupe ili lidere u industriji rasvjete s pouzdanom kvalitetom, profesionalnim vodstvom, stalnim optimizacijama i uspješnim implementacijama u različitim okruženjima.
| Detaljne karakteristike proizvoda
Besprijekoran tijek automatizacije
Stroj za montažu LED dioda integrira stanice s MES-om za praćenje uživo, povećanje prinosa, poboljšanja u sklapanju stropnih LED ploča. Utovarivači se prilagođavaju veličini ploča. Pisači nanose pastu vision-accurate na LED nizove ili upravljačke programe. Placers brzo rukuju 01005 LED diodama. Reflow podržava ±1,5°C za čvrste spojeve. AOI otkriva probleme AI-pametno. Istovarivači ruta naprijed. Prinosi se povećavaju za 25%+ u liniji za sklapanje PCB-a. Prilagođava se stropnim elementima ili trakama. Međuspremnici održavaju ravnotežu, udaljene upravljačke ploče nadziru, automatski recepti se neprimjetno izmjenjuju, sljedivost nadzire komponente za višestruke LED dizajne, pojednostavljuje promjene, osigurava usklađenost, povećava protok u masovnoj proizvodnji s odredbama za jedinstvene uzorke, brze izmjene, integrirane provjere i planirane rutine održavanja.
Precizan sustav lijepljenja
Pisači u LED strojevima za montažu poravnavaju šablone na mikronsku razinu, podržavaju okvire za dimenzije panela. Brze izmjene skraćuju zastoje. Automatsko doziranje/čišćenje osigurava postojanost. 3D SPI provjerava pastu kako bi spriječio rane nedostatke. Vitalno za LED kontrolere ili kuglice. Kompatibilan s pastama, niske stope taljenja za osjetljivu LED optiku. Squeegee se prilagođava za jednoliku pokrivenost na nepravilnim površinama, povećavajući pouzdanost, smanjujući odbijenice, dopuštajući brze prilagodbe u novim LED tehnologijama s dosljednim performansama, poboljšanom brzinom, minimalnim korekcijama i većim učinkom po ciklusu.
Pouzdan postupak pretapanja
Pećnice uključuju 12+ zona s neovisnom konvekcijom za uravnoteženo grijanje u liniji za sklapanje stropnih svjetiljki s LED pločama. Dušik proizvodi izdržljive spojeve za LED napajanje ili svjetla. Profili se automatski prilagođavaju zahtjevima. Hlađenjem se izbjegavaju oštećenja na velikim pločama. Oporavak podržava 18Kw/H. Zasloni sadrže opsežne recepte. Neophodan za dugovječnost LED dioda u stropovima. Transportne trake sinkroniziraju MES za optimalne brzine, varijabilne prilagodbe, ugrađene senzore za izbjegavanje prekida u kontinuiranim operacijama, glatke prijelaze, podržavaju radnje velikog kapaciteta i imaju energetski učinkovite postavke.

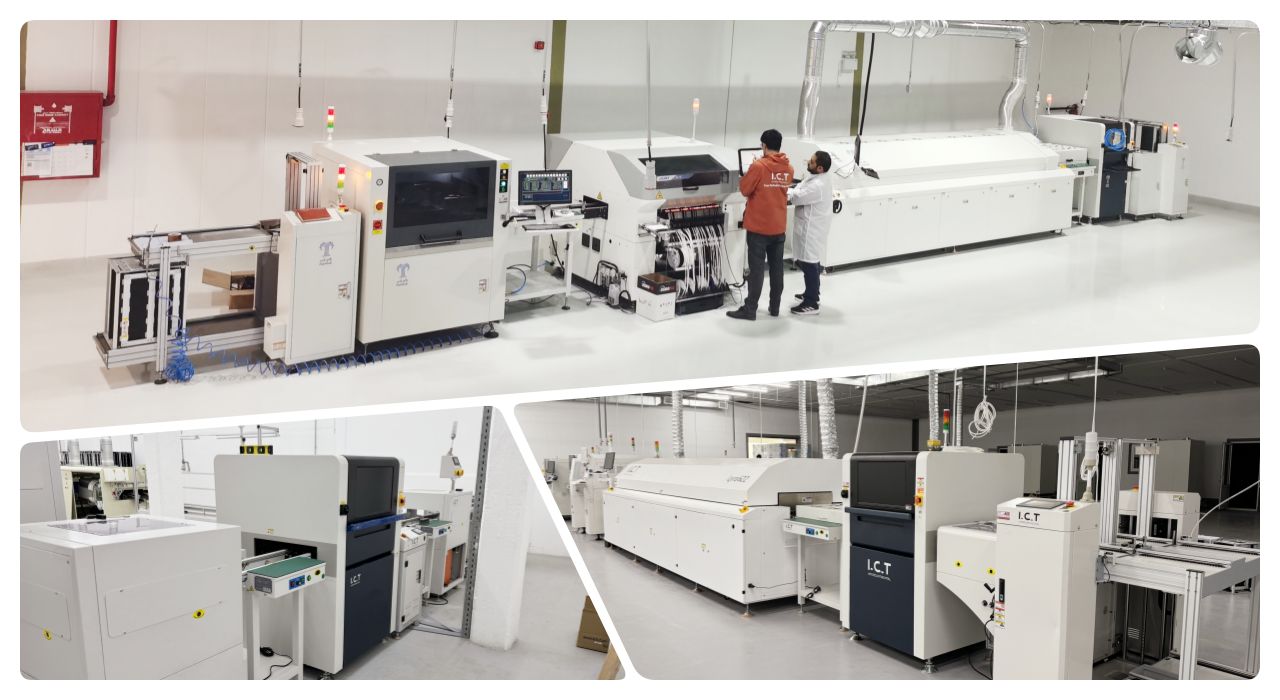

Alati za pametnu inspekciju
AOI brzo snima 8K skeniranje, identificirajući neusklađenosti ili probleme s lemljenjem na pločama. AI uči iz proizvodnje. Povratne informacije trenutno ispravljaju mjesta. Smanjuje izlaze u LED stroju s pokretne trake. Analitika olakšava poboljšanja. Rukovanje automatskim odbijanjima bez zaustavljanja, snimanje podataka za revizije i brze popravke u različitim linijama sa smanjenim zastojima, poboljšanim zapisom i automatskim sažetcima.

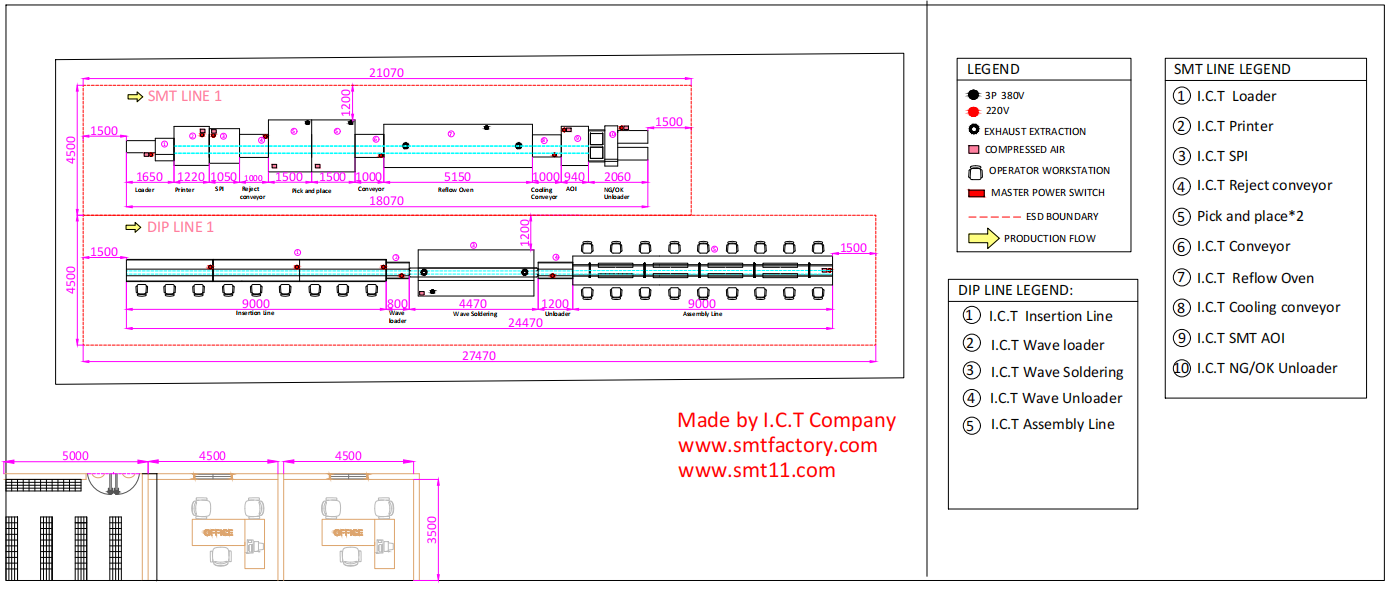

| Zahtjevi tvorničkog izgleda
| Kategorija | Projekti | Detalji |
|---|---|---|
| Zahtjevi tvorničkog izgleda | Tvornički raspored zračnog kruga | Upotrijebite tvornički izvor zraka ili odvojeni stroj za komprimirani zrak bez ulja. Tlak bi trebao biti veći od 7 kg/cm². |
| Tvornički električni raspored | Jednofazni AC220 (220±10%, 50/60Hz) Trofazni AC 380V (380±10%, 50/60Hz) | |
| Tvornički raspored ispušnih plinova | Minimalna brzina protoka ispušnog kanala je 500 kubičnih stopa u minuti (14,15 m³/min) | |
| Raspored tvorničke rasvjete | Idealno osvjetljenje u tvornici je 800~1200LUX, barem ne manje od 300LUX. | |
| Raspored tvorničke temperature | Temperatura okoline u proizvodnoj radionici je 23±3°C, općenito 17~28°C, a relativna vlažnost je 45%~70%RH. | |
| Priprema materijala | BOM popis | Navedite sve dijelove i količine potrebne za montažu proizvodne linije PCBA. |
| CAD datoteka | Datoteka digitalnog dizajna za planiranje izgleda PCB-a i postavljanje stroja. | |
| Gerberova datoteka | Standardna datoteka za izradu PCB-a i šablone za ispis. | |
| Pasta za lemljenje | Materijal nanesen na jastučiće prije stavljanja komponenti u pisač. | |
| Materijali SMD komponenti | Dijelovi za površinsku montažu kao što su čipovi i otpornici za postavljanje. | |
| Industrijski alkohol | Koristi se za čišćenje ploča i šablona tijekom procesa postavljanja. | |
| Spojni pojas | Traka za spajanje hranilica bez zaustavljanja strune. | |
| Šablona | Metalni lim s rupama za točan ispis paste za lemljenje. |

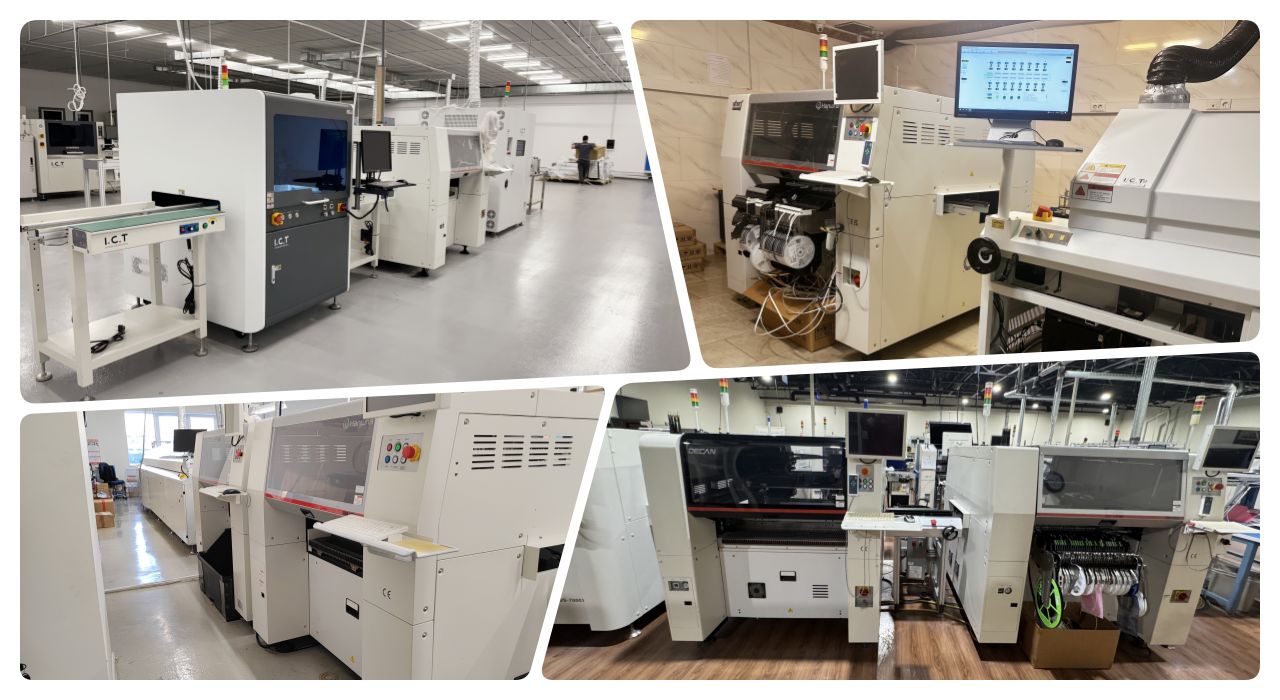

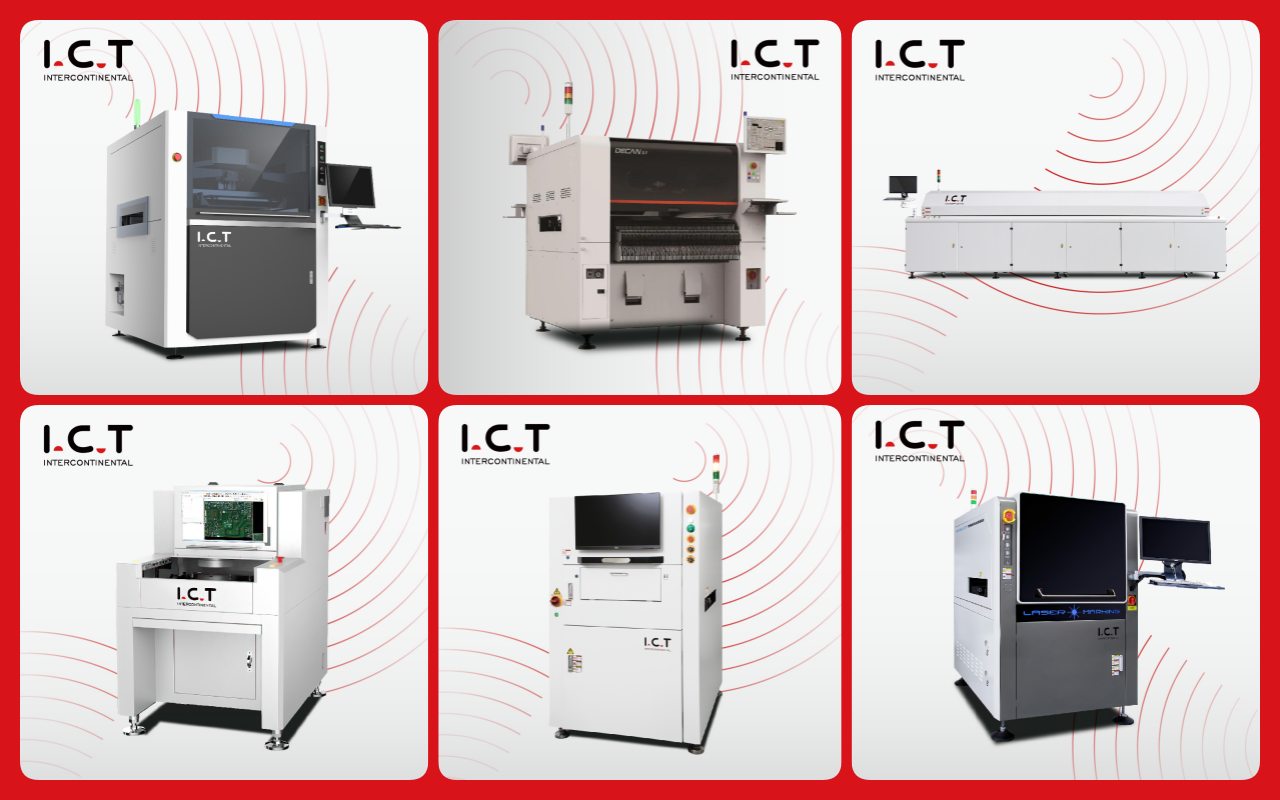

| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| PCB transporter | Transportna traka prenosi PCB-e tijekom proizvodnje. |
| Odabir i stavljanje stroja | Precizno postavlja komponente na PCB. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: stroj za lasersko označavanje/uređaj za naljepnice/inkjet pisač |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za usmjeravanje | Izrežite PCBA u konačni proizvod |
| Videozapis o uspjehu korisnika
Alžirski proizvođač mobilnih uređaja stigao je na demonstraciju prihvaćanja. Osigurali su preko deset PCB-a i komponenti; naš tim je izvršio montažu na licu mjesta. Potpuno automatski pisač precizno nanosi pastu. SPI je točno pregledao količine. RX-8 je brzo montirao male elemente. RS-1R je pravilno postavio veće dijelove. Štitovi koji se isporučuju s ulagačem ladice neprekinuti. Reflow spojevi s taljenjem čvrsto. AOI skeniran za savršenstvo. 5700 separator podijeljene ploče čisto. Uspješna izvedba ilustrira učinkovitost, sinkronizacija za mobilne/LED paralele. Usklađuje se s načelima linije za sklapanje stropnih svjetiljki s LED pločama. Klijenti su potvrdili specifikacije, pohvalili besprijekoran rad, namjeravaju sličan LED stroj za montažu na lokalnoj razini s PCB montažnom linijom za učinkovito širenje, jedinstvene standarde, povećane količine i prilagodljivost u budućim projektima.

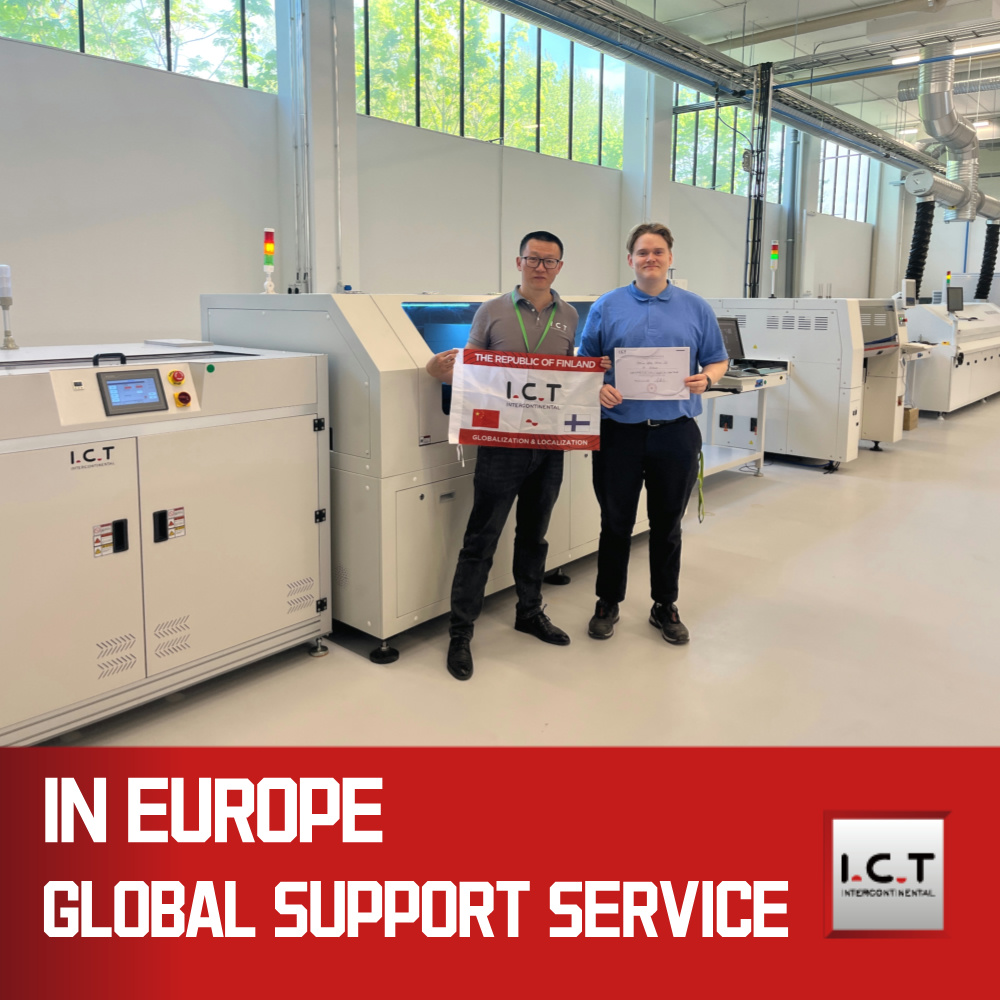

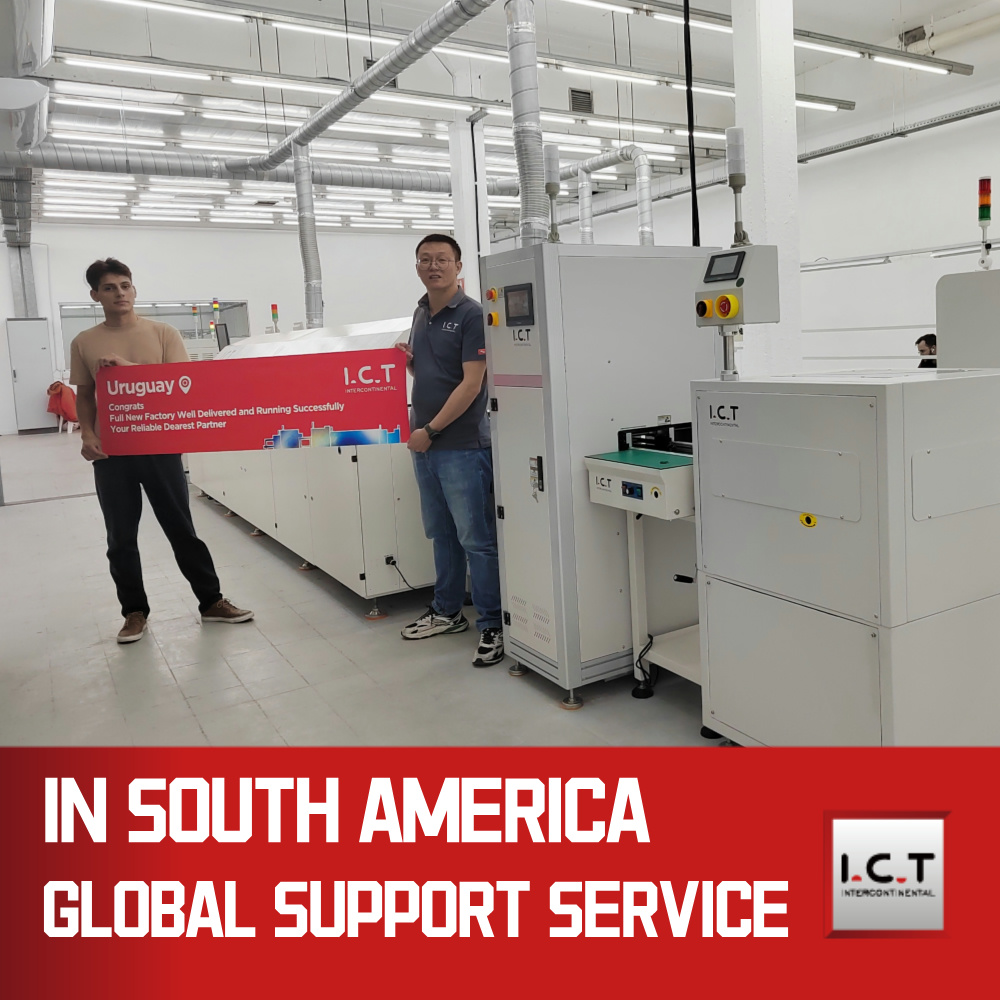

| Servis i obuka
Voditelji projekta nadgledaju LED stroj za montažu od planiranja do nadogradnje. Trodnevna instalacija: validacije, probne vožnje, kalibracije. Kurikulum od 7-15 dana: MES sučelja, operacije panela, analiza kvarova, rutinska njega, sigurnosne mjere. IoT pruža prediktivna upozorenja, daljinsko rješavanje problema. Rezervni dijelovi dostupni iz 8 svjetskih skladišta. 15-godišnje međunarodno iskustvo, višejezična podrška. Godišnje procjene, poboljšanja softvera osiguravaju održive performanse za pouzdan LED izlaz, povećanje kapaciteta, tržišne promjene s proaktivnim mjerama, specijalizirano znanje i personalizirane strategije napredovanja.

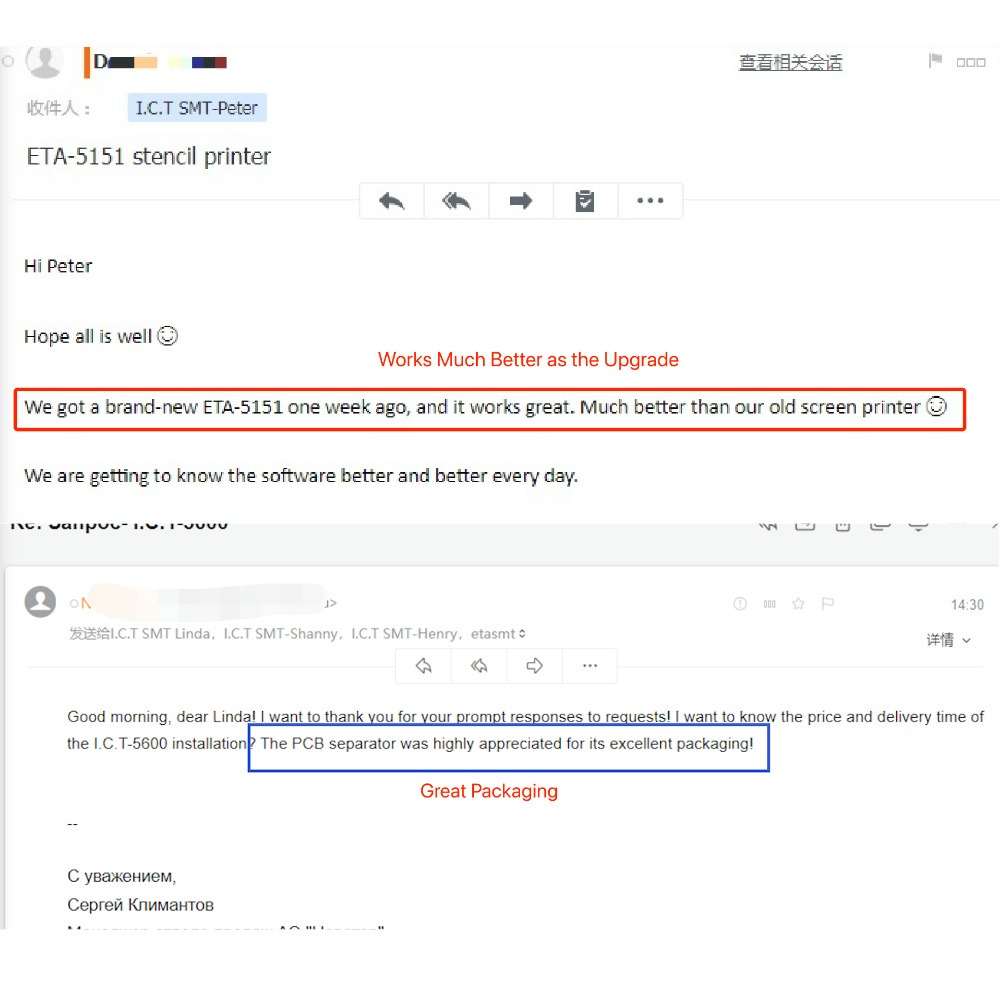

| Pohvale kupaca
Kupci ističu brze 2-satne daljinske intervencije za LED strojeve s pokretne trake. Jedinice za reflow rade pouzdano bez prestanka. Zaštitno pakiranje podnosi dostavu. Usluga dosljedno premašuje obveze. Linija za sklapanje PCB-a postiže masivnu proizvodnju bez problema. Intuitivne kontrole omogućuju brzo osposobljavanje osoblja za LED scenarije s jednostavnom navigacijom, brzim razumijevanjem i praktičnim resursima za neposrednu ekspertizu.
| Standardi akreditacije
CE certifikat ispunjava sigurnosne zahtjeve. RoHS jamči netoksične materijale. ISO9001 održava okvire kvalitete. Patenti pokrivaju inovativnu tehnologiju prijenosa i inspekcije. Pojačava prikladnost LED strojeva za montažu na međunarodnoj razini. Rigorozno tvorničko testiranje prije isporuke za svaku jedinicu kako bi se potvrdila pouzdanost, propisi i izvrsnost.
| Profil ICT tvrtke
Tri proizvodne lokacije ukupne površine 12000 m². Tim od 89 uključuje 20 inženjera. 25 godina iskustva opslužujući 1600 klijenata u 72 zemlje. Unutarnje istraživanje i razvoj razvija prilagođenu liniju za sklapanje stropnih svjetiljki s LED pločama. Višerazinska kontrola kvalitete od materijala do završnih provjera. Mreža prodajnih centara, uslužnih centara, skladišta, poslovnica za brz odgovor. Cilj: postati vodeća međuvrijednosna platforma u elektronici, integrirajući proizvodnju s pametnim sustavima, naglašavajući inovativnost, suradnju, ekološku prihvatljivost i uspjeh klijenata.
