Potpuno automatizirano SMT rješenje za aplikacije LED rasvjete

PCBA aplikacije LED osvjetljenja: Učinkovitost vožnje i preciznost u elektronici

Globalni pomak prema energetskoj učinkovitosti i pametnom rasvjetnom sustavima pokrenuo je tržište LED rasvjete u prvi plan proizvodnje elektronike. U srcu ove transformacije nalazi se PCBA LED osvjetljenja (sklop tiskanog kruga), što osigurava pouzdanost, izdržljivost i optimalne performanse.

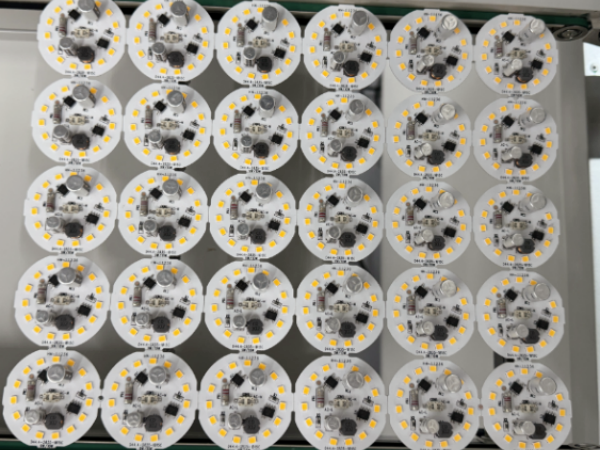

LED žarulja PCBA

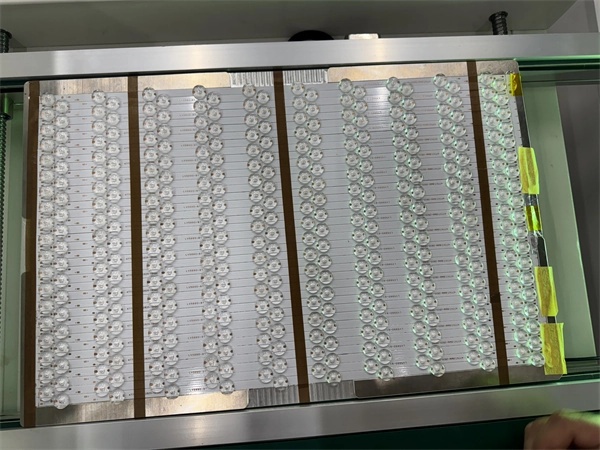

LED svjetla PCBA

LED PCBA ključan je u velikom broju proizvoda za osvjetljenje, uključujući:

• DOB LED PCBA (vozač na ploču) : Pojednostavljena integracija napajanja za kompaktne i učinkovite dizajne.

• LED leća PCBA: nudi preciznu optičku kontrolu za ulične svjetlosti i arhitektonsku rasvjetu.

• Panel Light PCBA: Dizajniran za jednolično osvjetljenje u komercijalnim i stambenim prostorima.

• D Ownlight i žarulja PCBA: Koristi se u stropu visoke učinkovitosti i osvjetljenja opće namjene.

• Streetlight PCBA: Projektiran za ispunjavanje strogih zahtjeva za pouzdanošću na otvorenom.

Bilo da se radi o uličnim svjetiljkama, žaruljama, svjetlucama ili pločama, kvaliteta i preciznost LED PCBA -ova izravno utječu na životni vijek proizvoda i energetsku učinkovitost. Za proizvođače, osiguravanje velike količine PCBA visoke količine od vitalnog je značaja za ostanak konkurentnih u industriji LED rasvjete.

I.C.T Smart Factory Solutions za punu proizvodnju LED rasvjete

Uzmite stvarnu proizvodnju LED proizvoda kao primjer: maksimalna veličina proizvoda je 510 mm * 330 mm; Prema podacima o proizvodu i stvarnim potrebama procesa, kupcima da konfiguriraju sljedeću programsku liniju, uzimajući u obzir poteškoće u proizvodnom procesu i učinkovitosti.

Kako bi zadovoljio raznolike potrebe PCBA proizvodnje LED rasvjete , I.C.T nudi potpuno automatizirano SMT rješenje s brzim, visoko preciznim i vrlo fleksibilnim konfiguracijskim opcijama.

✔️ SMT protok procesa:

• Tisak za pastu za lemljenje → Pregled tiska → Postavljanje komponenti → Podrijetlo lemljenje → Optički pregled

✔️ Proces procesa ugradnje leća:

• UV ljepilo Dissinsing na PCBA → Učvršćivanje leća → Očvršćivanje UV ljepila

✔️ protok procesa premaza:

• Primjena konformnog premaza na PCBA → UV inspekcija → UV stvrdnjavanje

✔️ Protok procesa sastavljanja LED žarulje:

• LED sklop žarulje → Test starenja → Završno pakiranje

Konfiguracija SMT linije

• Utovarivač na ploči —————————————————————

• Tiskar za pastu za lemljenje ——————————— - Tiskanje paste za lemljenje

• PCB transporter —————————————————— - PCB prijenos

• SPI (inspekcija paste za lemljenje) ———————— - Pregled kvalitete lemlje

• Odbiti transporter —————————————————————————— - PCB sortiranje prijenosa

• Odabir i mjesto stroj ————————— - Položaj komponente

• Transporter ————————————————— - PCB prijenos

• Ponovno pećnica ——————————————— - - Ponovno lemljenje

• Potrojnički transporter ————————————— - PCB hlađenje prijenos

• AOI (automatizirani optički pregled) ——— Optički pregled

• Ng/ok istovar ————————————— - PCB kolekcija (prolazak/neuspjeh sortiranje)

Na temelju korisničkih tvorničkih uvjetima i obnavljanja, optimizirali smo raspored proizvodnih linija kako bismo umanjili izmjene glavnih dalekovoda, cjevovoda za dovod zraka i ispušnih ventilacijskih kanala. Iako smo osigurali estetski ugodan cjelokupni izgled, također smo razmotrili vidljivost šetnice posjetitelja, omogućujući klijentima da jasno promatraju proizvodno okruženje. Kao rezultat toga, SMT linija, linija za ugradnju objektiva, linija premaza i LED sklopska linija žarulje pažljivo su podešene i u skladu s tim premještene.

Dodjela osoblja

Na temelju konfiguracije proizvodnih linija i zahtjeva za proizvode, raspodjela osoblja za cijelu liniju je sljedeća:

• Inženjeri : 2

• Operatori : 8–10 (SMT i premaz i montaža)

• Kontrola kvalitete (QC) Osoblje : 5 (SMT i premaz i montaža)

Stvarni broj osoblja može se fleksibilno prilagoditi u skladu s određenim vrstama proizvoda i proizvodnim zahtjevima.

Podaci o rješenju

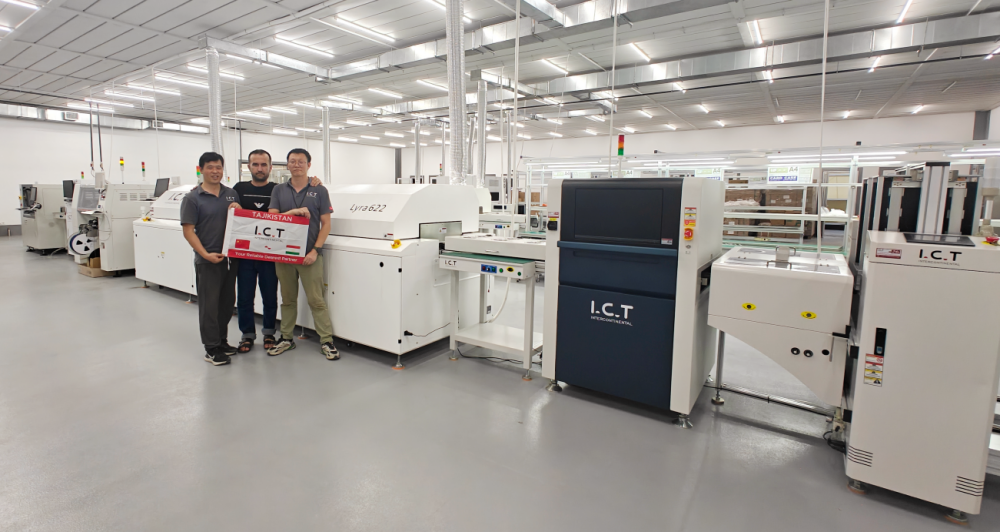

Linija za proizvodnju LED rasvjete - Pravi tvornički snimci

Pogledajte kako I.C.T automatizirana SMT linija pokreće budućnost proizvodnje LED:

Prevladavanje tehničkih izazova u proizvodnji LED PCBA

LED proizvodi često dolaze s visokim zahtjevima za preciznošću, pouzdanošću i raznolikim kompatibilnošću kompatibilnosti. I.C.T Smart Factory Solution izravno se bavi najvećim proizvodnim izazovima u industriji:

1. Precizno ugradnju

Položaj visoke točnosti (± 30 μm) pomoću japanskih i korejskih strojeva za odabir i mjesta osigurava precizno instalirano LED kuglice i leće na PCB.

2. Komponentska raznolikost

Za rukovanje različitim veličinama i oblicima komponenti, otopine s dvostrukim strojem (Juki + Hanwha) omogućuju učinkovito obradu finih i glomaznih komponenti.

3. Kvaliteta tiskanja za lemljenje

Precizni pisači i kondicioniranje zalijepljenja (zagrijavanje i centrifugalno miješanje) osiguravaju optimalni ispis šablona i minimalne nedostatke.

4. Ponovno pouzdanost lemljenja

Pećnica LYRA622 nudi jednolične toplinske profile i nježni prijenos topline kako bi se zaštitila osjetljive komponente.

5. Upravljanje rasipanjem topline

Postepeno rampa u pećnici za reflektore i distribucija vrućeg zraka s malim petljama minimizira toplinski udar tijekom lemljenja.

6. Učinkovitost proizvodnje

Prilagođene proizvodne linije odgovaraju različitim složenostima proizvoda, uravnotežujući troškovi i izlaz.

7. Osiguranje kvalitete

Opremljena SPI i AOI strojevima, linija osigurava konzistentnu kvalitetu proizvoda kroz svaki korak.

8. Kontrolirano okruženje

Postavljanje čistoće nakon ISO 14644 standarda s kontrolom temperature (24 ± 2 ° C) i vlagom (40%-60%) osigurava optimalne uvjete procesa.

Partner s I.C.T -om - vaš pouzdani LED PCBA pružatelj rješenja

S desetljećima stručnosti u SMT tehnologiji i LED aplikacijskim rješenjima, I.C.T je posvećen pružanju pouzdanih, lokaliziranih usluga klijentima širom svijeta. Bez obzira na to da li izrađujete LED žarulje s visokim performansama, svjetla na ploči ili pametne ulične svjetiljke, naše potpuno automatizirano rješenje nudi preciznost, skalabilnost i podršku koja vam je potrebna za vođenje tržišta rasvjete.

Kontaktirajte nas sada kako biste prilagodili svoju LED PCBA proizvodnu liniju >>
