Uobičajeni nedostaci postavljanja SMT obično dolaze od nestabilnog preuzimanja, netočnih podataka o komponentama, slabog vidnog prepoznavanja, loše prezentacije ulagača ili problema s potporom ploče. U SMT liniji velike brzine, čak i mali pomak na dodavaču, mlaznici, nosaču PCB-a ili koordinati postavljanja može se pretvoriti u vidljive nedostatke kao što su pomak komponente, nadgrobni spomenik, komponenta koja nedostaje, rotacija, pogreška polariteta ili pogrešno postavljanje dijela.
Ovaj članak objašnjava najčešće nedostatke u postavljanju SMT-a, zašto se događaju i kako ih inženjeri mogu popraviti bez slabljenja kontrole kvalitete. Napisana je za voditelje proizvodnje, SMT procesne inženjere, timove za održavanje i vlasnike tvornica koji žele praktična rješenja za SMT montažne nedostatke koja poboljšavaju prinos, smanjuju preradu i stabiliziraju proizvodnju.
Sadržaj
Mnoge tvornice reagiraju na nedostatke u postavljanju prvo mijenjajući parametre stroja. To ponekad može pomoći, ali može i sakriti pravi problem. Bolja je metoda identificirati vrstu kvara, pratiti gdje počinje, a zatim ispraviti fizički uzrok ili uzrok povezan s podacima.
Različiti nedostaci mogu izgledati slično, ali dolaze iz različitih uzroka. Pomaknuta komponenta može nastati zbog loše potpore PCB-a, pogrešne koordinate postavljanja, istrošenosti mlaznica, pretjerane vibracije ploče ili pomicanja paste za lemljenje. Zakrenuta komponenta može biti uzrokovana pogreškom preuzimanja ulagača, netočnim podacima o paketu, nestabilnošću vakuuma ili velikim ubrzanjem. Komponenta koja nedostaje može nastati zbog problema s džepom ulagača, blokade mlaznice, curenja vakuuma ili odbacivanja vida.
Kada timovi samo opisuju nedostatak kao "loš plasman", gube smjer rješavanja problema. Korisno izvješće o kvaru treba identificirati vrstu kvara, referencu komponente, veličinu paketa, utor za uvlačenje, ID mlaznice, glavu stroja, lokaciju PCB-a, vrijeme proizvodnje i seriju materijala. To čini problem sljedivim.
Nije svaka greška u postavljanju uzrokovana strojem za odabir i postavljanje. Ispis paste za lemljenje, iskrivljenje PCB-a, potpora ploče, pakiranje komponenti, kontrola vlažnosti i profil reflowa mogu utjecati na konačnu kvalitetu postavljanja. Na primjer, komponenta može biti ispravno postavljena, ali se kasnije pomaknuti zbog lošeg naslaga paste ili vibracija tijekom prijenosa.
Inženjeri bi trebali provjeriti je li nedostatak vidljiv odmah nakon postavljanja ili tek nakon pretapanja. Ako je komponenta već pomaknuta prije preoblikovanja, problem je vjerojatno povezan s postavljanjem, preuzimanjem, potporom ploče ili podacima stroja. Ako se komponenta pomakne nakon reflowa, volumen paste za lemljenje, dizajn jastučića, toplinska ravnoteža ili profil reflowa možda trebaju dublji pregled.

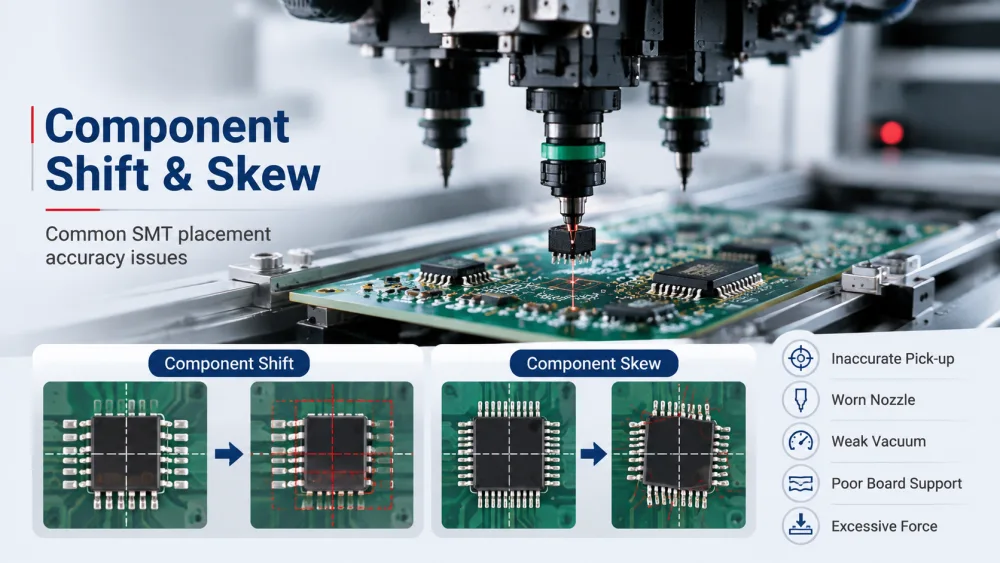

Pomak i iskošenost komponente su među najčešćim problemima postavljanja komponenti SMT-a. Pomaknuta komponenta je pomaknuta iz središta jastučića. Nakošena komponenta lagano se rotira ili postavlja pod kutom. Oba nedostatka mogu smanjiti kvalitetu lemljenog spoja i stvoriti električni ili mehanički rizik.
Pomak komponente često počinje s nestabilnim prijemom ili nestabilnom podrškom ploče. Ako mlaznica ne pokupi komponentu u središtu, dio se može nagnuti tijekom kretanja. Ako PCB nije dobro poduprt, ploča bi se mogla saviti tijekom postavljanja. Ako je sila postavljanja prevelika, mala komponenta može kliziti po pasti za lemljenje.
Uobičajeni uzroci uključuju netočan položaj podizača, istrošeni vrh mlaznice, pogrešnu veličinu mlaznice, slab vakuum, netočnu visinu komponente, loše stezanje PCB-a, iskrivljenje ploče, prekomjernu silu postavljanja ili netočnu koordinatu postavljanja. Za malu komponentu strugotine, čak i mali pomak dodavača može stvoriti ponovljiv pomak u postavljanju.
Ovi problemi obično se odnose na točnost i stabilnost SMT stroja za odabir i postavljanje . Pravilno konfiguriran sustav postavljanja s preciznim pregledom, stabilnom kontrolom dodavača i preciznom kontrolom kretanja može značajno smanjiti probleme s pomakom i nagibom komponenti.
Prvi korak je potvrditi prati li kvar jednu komponentu, jedan dodavač, jednu mlaznicu ili jednu lokaciju ploče. Ako kvar prati jedan ulagač, provjerite kalibraciju ulagača, korak trake, ljuštenje pokrovne trake, koordinatu preuzimanja i napetost koluta. Ako prati jednu mlaznicu, provjerite čistoću mlaznice, istrošenost, blokadu otvora vakuuma i centriranje mlaznice.
Ako se kvar pojavi u jednom području PCB-a, provjerite potporu ploče, ravnost ploče, stanje stezaljke, fiducijalno prepoznavanje i dizajn lokalne pločice. Koordinatu postavljanja treba provjeriti u odnosu na stvarno središte jastučića, a ne samo u odnosu na podatke programa. Tlak postavljanja također treba pregledati, posebno za male pasivne komponente i fini paket.
Nadgrobni spomenik je kvar gdje se jedan kraj čip komponente podiže tijekom pretapanja, ostavljajući dio da stoji djelomično uspravno. Iako se nadgrobni spomenik pojavljuje nakon reflowa, često ima korijene u točnosti postavljanja, ravnoteži paste za lemljenje, geometriji komponenti i toplinskom ponašanju.
Nadgrobni spomenik obično se događa kada sila vlaženja na jednoj strani male komponente postane jača od druge strane tijekom pretapanja. Nejednak volumen paste za lemljenje, nejednaka veličina jastučića, neravnomjerno zagrijavanje, pomak komponenti i različita brzina vlaženja jastučića mogu pridonijeti. Vrlo male pasivne komponente su osjetljivije jer ih mala masa olakšava podizanje.
Pogreška u postavljanju može povećati vjerojatnost nadgrobnog spomenika. Ako je komponenta postavljena bliže jednoj jastučiću nego drugoj, jedna strana se može prvo smočiti i povući dio prema gore. Zbog toga se rješavanje problema s nadgrobnim pločama ne bi trebalo usredotočiti samo na pećnicu.
Bitni su pisač, stroj za postavljanje, dizajn PCB-a i profil reflowa. Stabilan ispis paste za lemljenje iz preciznog pisača paste za lemljenje također je važan za smanjenje neravnomjernog volumena lemljenja koji može dovesti do oštećenja nadgrobnih ploča.
Inženjeri bi prvo trebali pregledati ispis paste za lemljenje. Naslage paste trebaju biti uravnotežene, čiste i postojane. Dizajn otvora šablone treba odgovarati paketu komponenti i rasporedu podloge. Veličinu PCB ploče i dizajn maske za lemljenje treba pregledati ako se nadgrobni spomenik ponavlja na istoj referentnoj oznaci u više serija.
Također treba provjeriti točnost postavljanja. Komponenta bi trebala ravnomjerno sjediti na oba jastučića, s ispravnom visinom i pritiskom. Za reference procesa, IPC standardi kao što su IPC J-STD-001 i IPC-A-610 korisni su za razumijevanje kontrole procesa sklapanja i očekivanja prihvaćanja. Oni ne zamjenjuju tvorničko rješavanje problema, ali pomažu timovima da koriste jezik dosljedne kvalitete.

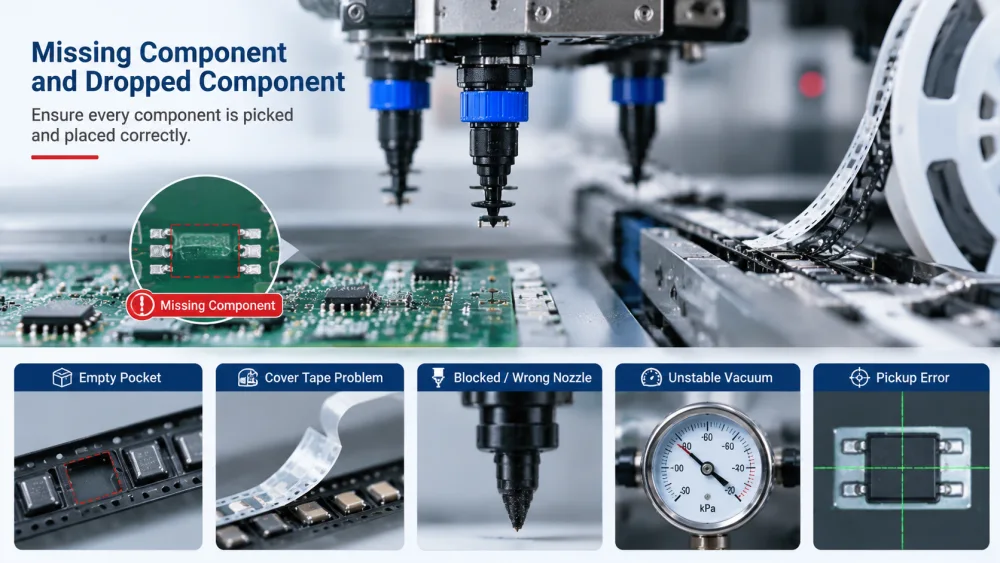

Komponenta koja nedostaje znači da dio nije prisutan na očekivanoj lokaciji PCB-a. Ispuštena komponenta znači da je dio odabran, ali izgubljen prije postavljanja. Ovi nedostaci mogu zaustaviti proizvodnju, povećati opterećenje inspekcije i stvoriti ozbiljan rizik kvalitete ako izmaknu otkrivanju.
Komponente koje nedostaju ili su ispuštene često dolaze zbog kvara pri preuzimanju. Dovodnik možda neće ispravno predstaviti komponentu, mlaznica možda neće uspjeti brtviti ili razina vakuuma može biti nestabilna. Ako stroj otkrije kvar, može odbaciti komponentu. Ako su postavke detekcije slabe, kvar može doći do ploče.
Tipični uzroci uključuju prazan džep, pokrivnu traku koja izvlači komponentu iz položaja, lošu kvalitetu spajanja, netočan nagib dodavača, istrošene dijelove dodavača, blokiranu mlaznicu, pogrešnu veličinu mlaznice, curenje vakuuma, prljavi filtar, prekomjerno ubrzanje glave ili netočnu visinu skupljača. Mala i lagana komponenta također se može zalijepiti za trake ili površine mlaznica zbog statičkog naboja.
Najbolja metoda je pratiti lanac skupljača od dodavača do glave za postavljanje. Inženjeri bi trebali provjeriti indeksiranje dodavača, stabilnost džepa, guljenje pokrovne trake, koordinatu preuzimanja, vrstu mlaznice, čistoću mlaznice, vrijednost vakuuma i rezultat prepoznavanja komponente. Ako zapisnik stroja pokazuje ponovljenu pogrešku preuzimanja iz jednog utora, prvo treba provjeriti ulagač i prikaz trake.
Ako se problem pojavi na različitim dodavačima, ali prati jednu mlaznicu ili glavu, potrebno je pregledati mlaznicu i vakuumski krug. Timovi za održavanje trebali bi očistiti mlaznicu, provjeriti putanju vakuuma, pregledati filtre i provjeriti odgovara li vrijednost vakuuma normalnoj osnovnoj liniji. Za širu dijagnostičku logiku, timovi se mogu obratiti ovom SMT vodiču za rješavanje problema odabira i postavljanja kako bi povezali simptome preuzimanja, vizije, hranilice i postavljanja.
Pogrešna rotacija, okrenuta komponenta i pogreška polariteta predstavljaju visokorizične nedostatke postavljanja SMT jer mogu proći vizualni pregled ako je oznaka mala ili skrivena. Posebno su važni za diode, LED, IC, konektore, elektrolitske kondenzatore i polarizirane pakete.
Greške u orijentaciji često dolaze zbog netočnih podataka biblioteke paketa, pogrešnog smjera ubacivanja ulagača, nejasne oznake polariteta, lošeg vizualnog prepoznavanja ili rotacije komponente tijekom preuzimanja. Kopirana biblioteka komponenti također može stvoriti probleme ako je paket sličan, ali ne identičan.
Na primjer, LED može imati suptilnu oznaku polariteta koja zahtijeva posebno osvjetljenje. Konektor može imati asimetričan oblik koji mora biti ispravno definiran u podacima paketa. Komponenta se također može okretati tijekom kretanja ako je kontaktna površina mlaznice premala ili je vakuumska brtva slaba.
Tvornice bi trebale provjeriti orijentaciju komponenti tijekom pregleda prvog artikla i nakon svakog ponovnog punjenja ulagača. Podaci knjižnice paketa trebaju uključivati ispravnu veličinu tijela, definiciju polariteta, oblik prepoznavanja, središte preuzimanja, visinu komponente i dopuštenu toleranciju rotacije. Prije proširenja tolerancije treba provjeriti pravu sliku kamere.
Smjer punjenja hranilice trebao bi biti standardiziran s jasnim uputama operatera. Za polariziranu komponentu, procesni tim treba koristiti referentne fotografije ili orijentacijske crteže na liniji. Osvjetljenje vida i kalibraciju kamere treba pregledati kada je oznake teško otkriti. Cilj nije jednostavno natjerati stroj da prihvati više komponenti, već učiniti prepoznavanje pouzdanijim.
Nakon postavljanja, AOI inspekcija može pomoći u provjeri položaja komponente, kuta rotacije, polariteta i dijelova koji nedostaju prije nego što proizvodi prijeđu na sljedeći proces.

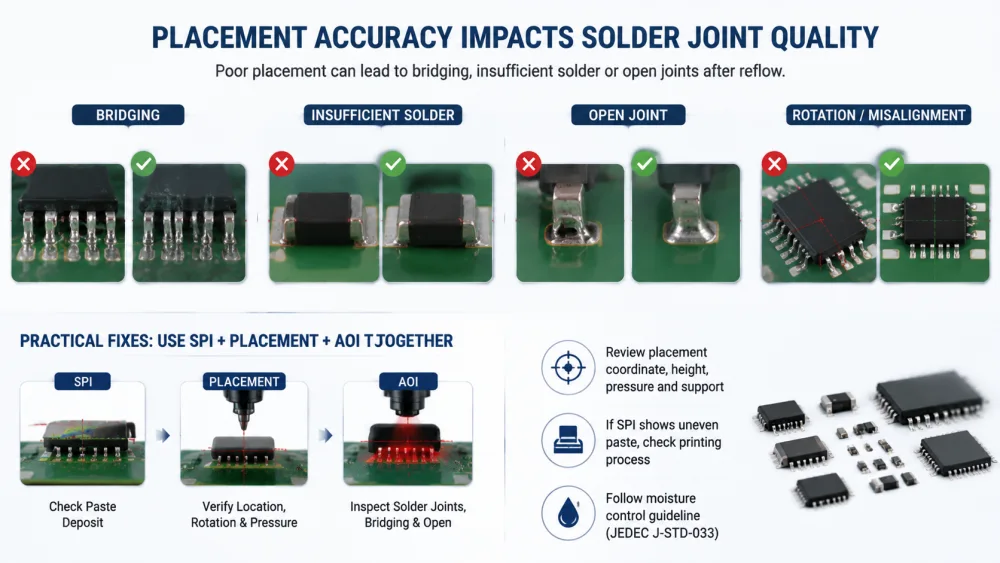

Premošćenje, nedovoljno lemljenje i otvoreni spoj često se spominju kao nedostaci lemljenja, ali točnost postavljanja može utjecati na sve njih. Komponenta postavljena izvan podloge, nagnuta, preduboko utisnuta ili na neravnoj pasti može stvoriti probleme sa lemljenim spojevima nakon reflowa.
Ako je komponenta pomaknuta prema jednoj strani, lem se može premostiti na prenatrpanoj strani i postati nedostatan na suprotnoj strani. Ako je komponenta s olovom zakrenuta ili nije poravnata s jastučićem, neki se kablovi možda neće pravilno smočiti. Ako je sila postavljanja prevelika, pasta za lemljenje može se istisnuti i povećati rizik od premošćivanja.
IC finog koraka, QFN, konektor i mala pasivna komponenta posebno su osjetljivi. Čak i kada stroj za postavljanje ne prijavi nikakvu pogrešku, konačni lemljeni spoj može pokvariti ako naslaga paste, dizajn podloge i mjesto postavljanja nisu usklađeni kao sustav.
Inženjeri bi trebali zajedno usporediti podatke o SPI-u, položaju i AOI-ju. Ako SPI pokazuje dobro lijepljenje, ali AOI pokazuje ponovljeni most na jednoj komponenti, potrebno je pregledati koordinatu postavljanja, rotaciju, visinu komponente, pritisak i potporu. Ako SPI već pokazuje neravnomjerno lijepljenje, glavni uzrok može biti ispis, a ne položaj.
Za komponente osjetljive na vlagu, skladištenje i kontrola životnog vijeka također su važni. JEDEC J-STD-033 je važna referenca za rukovanje uređajima osjetljivim na vlagu/reflow. Dobro rukovanje materijalom ne može popraviti pogrešan položaj, ali pomaže u sprječavanju širih problema s reflowom i pouzdanošću.
Najučinkovitija rješenja kvarova u SMT montaži slijede jednostavno načelo: utvrdite prati li kvar komponentu, dodavač, mlaznicu, glavu stroja, lokaciju PCB-a, seriju materijala ili program. Nakon što je uzorak jasan, ispravljanje postaje mnogo lakše.
Za tvornice s ponovljenim problemima postavljanja SMT-a, pregled kompletne postavke SMT proizvodne linije često je učinkovitiji od podešavanja jednog parametra stroja.
Ako se isti kvar pojavi na jednoj komponenti na više PCB-a, provjerite podatke te komponente, uvlakač, mlaznicu i pakiranje materijala. Ako kvar prati jedan utor za uvlačenje, provjerite kalibraciju ulagača, džep trake, pokrijte putanju trake i spoj. Ako prati jednu mlaznicu, provjerite istrošenost mlaznice, onečišćenje, vakuum i kalibraciju. Ako se pojavljuje samo u jednom području PCB-a, provjerite potporne igle, iskrivljenost ploče, pouzdane podatke i lokalne koordinate položaja.
Ova metoda sprječava nasumično podešavanje. Također pomaže timovima da izbjegnu promjenu previše parametara odjednom. Kada se napravi previše promjena zajedno, postaje teško znati koja je korekcija zapravo riješila problem.
Korisni popis nedostataka u postavljanju SMT-a trebao bi uključivati:
Vrsta kvara i mjesto na tiskanoj ploči.
Paket komponenti, referentna oznaka i serija materijala.
Utor za ulagač, stanje ulagača i prezentacija trake.
ID mlaznice, veličina mlaznice, čistoća i vrijednost vakuuma.
Glava stroja, sila postavljanja, visina podizanja i postavka kretanja.
Podaci o viziji, osvjetljenju, toleranciji i knjižnici paketa.
PCB podrška, stanje stezaljke, fiducijsko prepoznavanje i ravnost ploče.
SPI i AOI rezultat prije i poslije korekcije.
Tvornice bi trebale zabilježiti konačni potvrđeni uzrok i ažurirati standardni rad. Ovo pretvara rješavanje problema u znanje o procesu umjesto opetovanog gašenja požara.

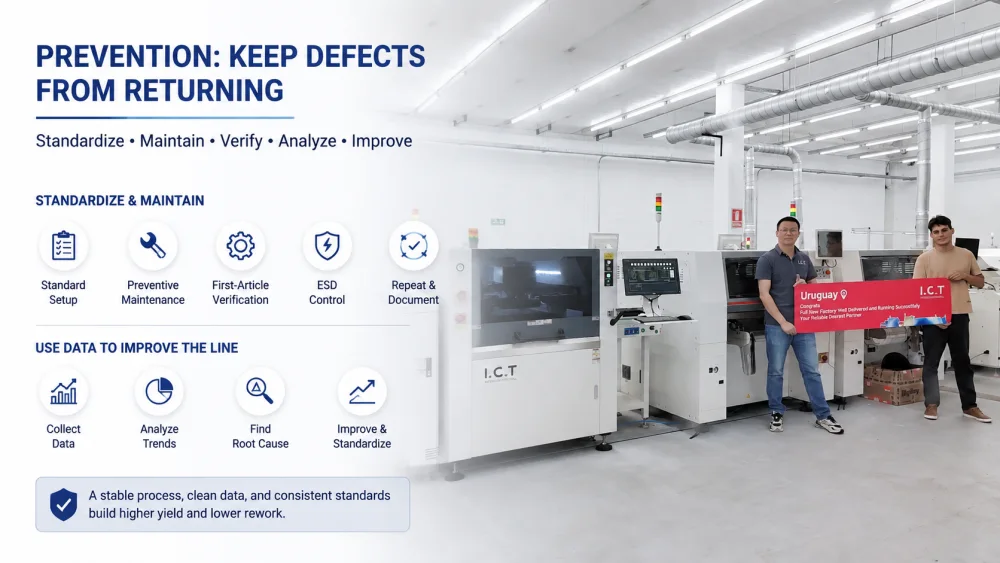

Rješavanje jednog kvara je korisno, ali je sprječavanje ponavljanja kvara vrednije. Stabilna SMT proizvodnja ovisi o standardnim postavkama, preventivnom održavanju, provjeri prvog artikla, disciplini operatera i pregledu podataka.
Kalibracija dodavača, čišćenje mlaznice, vakuumska inspekcija, kalibracija kamere, postavljanje potporne igle i inspekcija prvog artikla trebaju biti dio rutinske kontrole proizvodnje. Ove provjere ne bi trebale ovisiti samo o individualnom iskustvu operatera. Treba ih dokumentirati i ponavljati tijekom intervala promjene proizvoda, ponovnog punjenja hranilice i održavanja.
Također treba uzeti u obzir ESD kontrolu jer statika može utjecati na rukovanje malim komponentama i stabilnost podizanja. Okvir udruženja ESD ANSI/ESD S20.20 korisna je referenca za izgradnju ESD programa za kontrolu osjetljivih elektroničkih uređaja.
Greške u postavljanju treba pregledati prema trendu, a ne samo prema pojedinačnom događaju. Tvornica bi trebala usporediti stopu kvarova po proizvodu, paketu komponenti, stroju, dodavaču, mlaznici, pomaku i seriji materijala. Ako se problem ponavlja, tim bi trebao poboljšati standardno postavljanje ili pravilo održavanja.
ICT podržava proizvođače elektronike SMT rješenjima na jednom mjestu , uključujući SMT planiranje linija, nabavu opreme, instalaciju, obuku, proizvodnu podršku i usluge nakon prodaje. SMT projekti>>
Za proizvođače koji se suočavaju s ponovljenim greškama u postavljanju, iskusna procesna podrška može pomoći u povezivanju podataka o stroju, rukovanja materijalom, prakse operatera i konfiguracije proizvodne linije u jedan jasan plan poboljšanja.

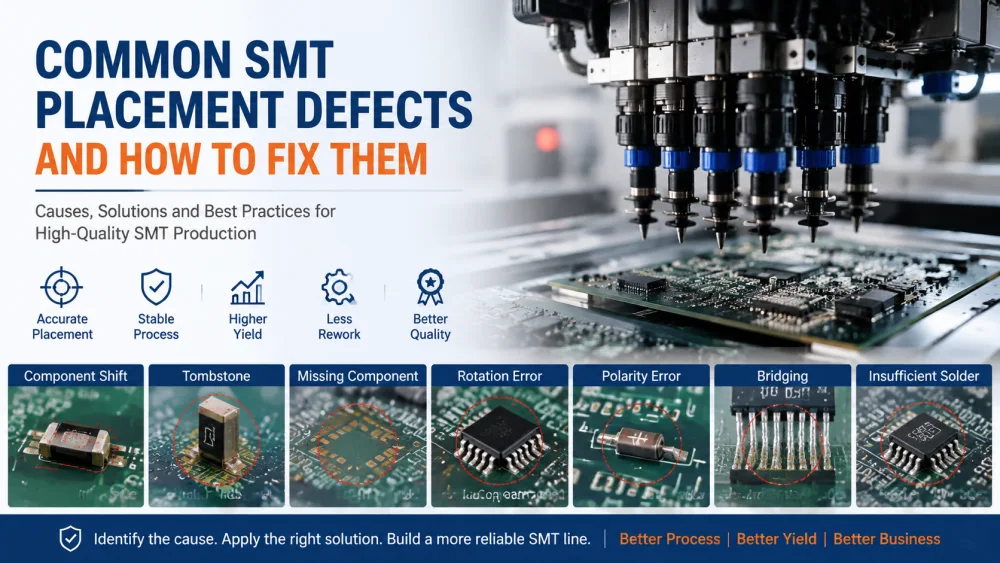

Uobičajeni nedostaci postavljanja SMT uključuju pomak, nakošenost, nadgrobnu ploču, komponentu koja nedostaje, komponentu koja je ispala, pogrešku rotacije, okretanje, pogrešku polariteta, premošćivanje, otvoreni spoj i nedovoljno lemljenje.
Najbolja metoda za rješavanje problema je prvo identificirati vrstu greške, a zatim pratiti slijedi li komponentu, dodavač, mlaznicu, glavu, PCB područje, seriju materijala ili programske podatke.
Prezentacija dodavača, stanje mlaznice, stabilnost vakuuma, prepoznavanje vida, PCB podrška i podaci o postavljanju glavni su pokretači problema postavljanja SMT komponenti.
Nije svaki nedostatak konačnog lemljenja uzrokovan postavljanjem, ali točnost postavljanja može snažno utjecati na most, otvoreni spoj i nedovoljno lemljenje.
Dugoročno poboljšanje ovisi o standardnim postavkama, preventivnom održavanju, inspekciji prvog artikla, obuci operatera i pregledu podataka.
Kada tvornica tretira greške u postavljanju kao procesni dokaz, svaki nedostatak postaje lakše riješiti i manje je vjerojatno da će se vratiti. Rezultat je bolji prinos, manje prerade, stabilnija isporuka i veće povjerenje u SMT liniju.
Najčešći nedostaci u postavljanju SMT-a uključuju pomak komponente, iskošenost, nadgrobni spomenik, komponentu koja nedostaje, komponentu koja je ispala, pogrešnu rotaciju, okrenutu komponentu, pogrešku polariteta, most, otvoreni spoj i nedovoljno lemljenje. Neki su nedostaci uzrokovani izravno problemima preuzimanja i postavljanja, dok se drugi pojavljuju nakon pretapanja jer postavljanje, pasta za lemljenje, dizajn podloge ili ravnoteža zagrijavanja nisu bili stabilni. Inženjeri bi prvo trebali klasificirati kvar prije promjene postavki stroja.
Najbrža pouzdana metoda je provjeriti prati li pomak jednu komponentu, dodavač, mlaznicu, glavu stroja ili lokaciju PCB-a. Ako slijedi ulagač, vjerojatni su uzroci indeksiranje ulagača i prezentacija trake. Ako slijedi mlaznicu, možda je riječ o istrošenosti mlaznice ili curenju vakuuma. Ako se pojavljuje u jednom području PCB-a, potrebno je provjeriti podršku ploče, stanje stezaljke ili podatke o lokalnim koordinatama.
Komponenta se može pomaknuti ili postati neispravna nakon pretapanja jer se volumen paste za lemljenje, dizajn jastučića, toplinska ravnoteža ili sila vlaženja mijenjaju tijekom zagrijavanja. Nadgrobni spomenik i neki nedostaci pomaka uobičajeni su primjeri. Položaj još uvijek može pridonijeti ako je komponenta bila malo pomaknuta od sredine prije pretapanja. Inženjeri bi trebali zajedno usporediti SPI, inspekciju postavljanja, AOI i rezultat reflowa umjesto da gledaju samo jedan korak procesa.
Tolerancija vida ne bi trebala biti proširena prije nego što se shvati pravi uzrok. Šira tolerancija može smanjiti alarme, ali može dopustiti da zakrenuta, pomaknuta ili krivo prepoznata komponenta prođe. Inženjeri bi prvo trebali pregledati sliku kamere, način osvjetljenja, biblioteku paketa, oznaku polariteta, oblik komponente i stabilnost preuzimanja. Podešavanje tolerancije je korisno samo kada je cilj prepoznavanja već točan i rizik je kontroliran.
Tvornica bi trebala zatražiti podršku za SMT proces kada se greške u postavljanju ponove nakon normalne provjere dodavača, mlaznice, vakuuma, vizije i programa. Podrška je također korisna tijekom predstavljanja novih proizvoda, proizvodnje visoke mješavine, instalacije nove linije ili kada skupe komponente stvaraju visoke troškove prerade. Profesionalni dobavljač SMT rješenja može pregledati cijelu liniju umjesto da svaki alarm stroja tretira kao izolirani problem.
