Princip rada reflow pećnice serije ICT Lyra?

Reflow pećnica je meko lemljenje koje ostvaruje mehaničku i električnu vezu između lemljenih krajeva komponenti za površinsku montažu ili pinova i jastučića tiskane ploče ponovnim topljenjem paste za lemljenje prethodno raspoređene na jastučiće tiskane ploče.Reflow pećnica podijeljena je u ukupno četiri temperaturne zone: zona predgrijavanja;zona grijanja;zona lemljenja taljenja;zona hlađenja.Za Lyra reflow pećnicu kao primjer, razgovarajmo o principu rada ove četiri temperaturne zone.

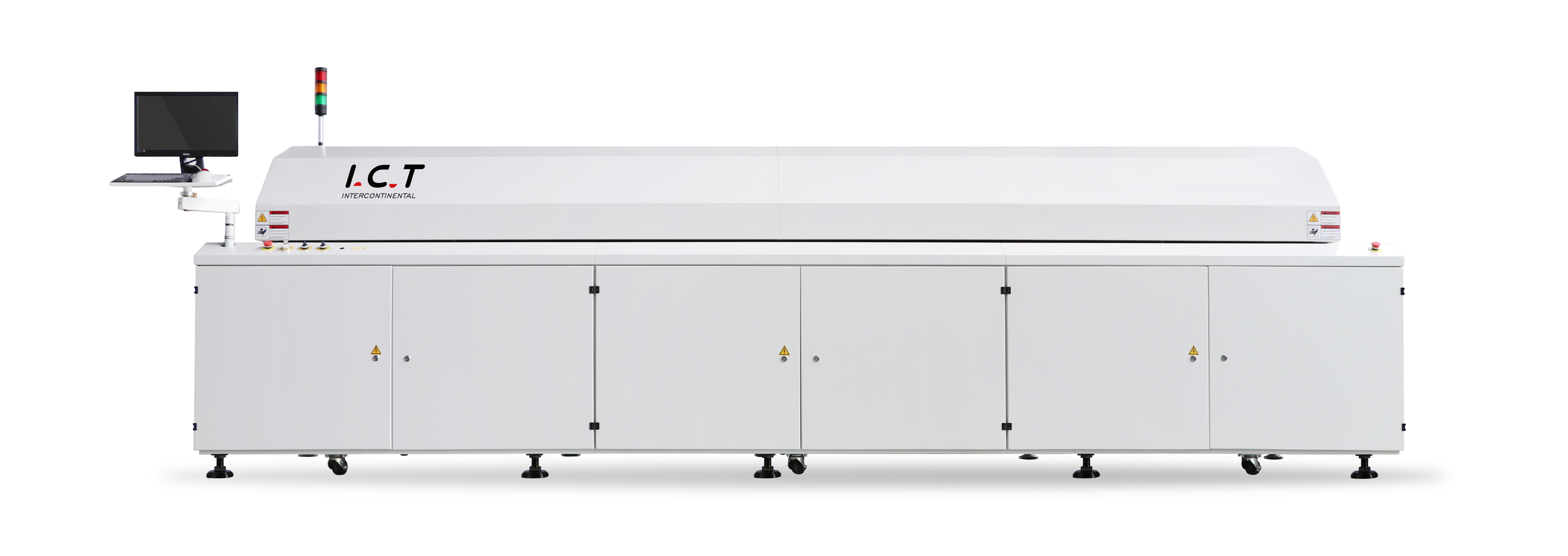

Lyra serija bezolovnih reflow pećnica je zreli ICT proizvod nakon godina testiranja tržišta.Njegova neusporediva učinkovitost grijanja i sustav kontrole temperature ispunjavaju zahtjeve raznih procesa zavarivanja. To je ICT kristalizacija dugogodišnjeg tehničkog istraživanja i razvoja.

1. Princip rada zone predgrijanja pećnice Lyra Reflow:

Predgrijavanje služi za aktiviranje paste za lemljenje i izbjegavanje brzog zagrijavanja na visokoj temperaturi tijekom uranjanja u kositar, što je zagrijavanje koje se izvodi kako bi se uzrokovali neispravni dijelovi.Cilj Lyra Reflow peći je zagrijati PCB na sobnu temperaturu što je prije moguće, ali se brzina zagrijavanja mora kontrolirati unutar odgovarajućeg raspona.Ako je prebrzo, doći će do toplinskog udara, a ploča i komponente mogu se oštetiti.Ako je presporo, otapalo neće dovoljno ispariti.Utječu na kvalitetu lemljenja Lyra Reflow pećnice.Zbog bržeg zagrijavanja, temperaturna razlika u peći za reflow u stražnjem stupnju temperaturne zone Lyra Reflow Oven relativno je velika.

2. Princip rada izolacijske zone Lyra Reflow Oven:

Glavna svrha faze očuvanja topline Lyra Reflow Oven je stabilizirati temperaturu svakog elementa u peći Lyra Reflow Oven i minimizirati temperaturnu razliku.Ostavite dovoljno vremena u ovom području kako bi temperatura veće komponente dostigla temperaturu manje komponente i kako biste osigurali da fluks u pasti za lemljenje Lyra Reflow Oven potpuno ispari.Na kraju odjeljka za očuvanje topline, oksidi na jastučićima, kuglicama za lemljenje i iglicama komponenti se uklanjaju pod djelovanjem fluksa, a temperatura cijele pločice je također uravnotežena.Treba imati na umu da sve komponente na SMA trebaju imati istu temperaturu na kraju ovog odjeljka, inače će ulazak u odjeljak reflowa uzrokovati različite fenomene lošeg lemljenja zbog nejednake temperature svakog dijela.

3. Princip rada Lyra Reflow Oven zone lemljenja?

Kada PCB uđe u zonu reflowa, temperatura brzo raste tako da pasta za lemljenje dosegne rastaljeno stanje.U ovom je području temperatura grijača postavljena visoko, tako da temperatura komponente brzo raste do vršne temperature.Ako je vršna temperatura pećnice Lyra Reflow preniska, lako je proizvesti hladne spojeve i nedovoljno vlaženje;ako je Lyra Reflow Oven previsoka, supstrat od epoksidne smole i plastični dio bit će skloni koksiranju i raslojavanju, a prekomjerna količina eutektičkih metalnih spojeva će se formirati i uzrokovati lomljivost.Točka lemljenja utječe na čvrstoću lemljenja.U području lemljenja Lyra Reflow Oven, obratite posebnu pozornost da vrijeme reflowa ne bude predugo, kako biste spriječili oštećenje peći Lyra Reflow Oven, također može uzrokovati loš rad elektroničkih komponenti ili uzrokovati kvar na tiskanoj ploči opekotina i drugih štetnih učinaka.

4. Princip rada rashladne zone pećnice Lyra Reflow:

U ovoj fazi, temperatura Lyra Reflow Oven se hladi ispod temperature krute faze kako bi se očvrsnuli lemljeni spojevi.Brzina hlađenja utjecat će na čvrstoću lemljenih spojeva.Ako je brzina hlađenja prespora, proizvest će se prekomjerna količina eutektičkih spojeva metala.Na mjestu lemljenja sklona je pojava velike zrnate strukture, što čini čvrstoću mjesta lemljenja manjom.Brzina hlađenja zone hlađenja općenito je oko 4 ℃/S, a potrebno ju je ohladiti samo na 75 ℃.
