NXTR |FUJI Potpuno automatski Pick And Place stroj kineskog proizvođača

FUJI NXTR potpuno automatski stroj za odabir i postavljanje

Uvod

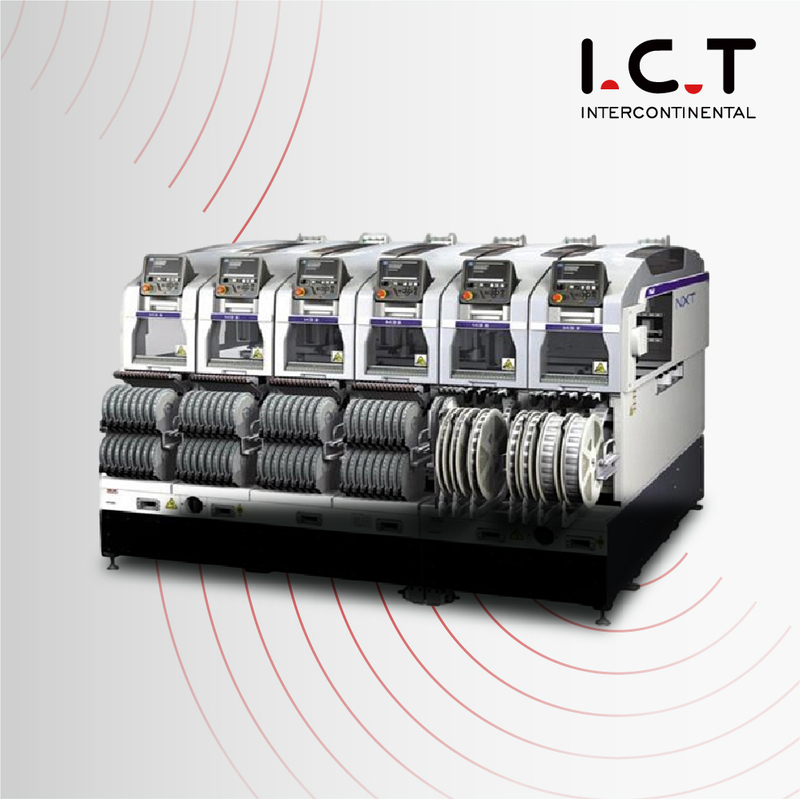

FUJI-NXTR-SMT-Postavljanje

FUJI Potpuno automatski stroj za odabir i postavljanje

NXTR nudi uistinu modularni dizajn za optimalnu konfiguraciju linije koja zadovoljava vašu proizvodnju.

Postavljanje detektiranja u stvarnom vremenu, optimizirane radnje postavljanja i provjere rukovanja dijelovima nakon postavljanja samo su neki od primjera.Ovaj vrhunski model stroja podržava nove funkcije koje čuvaju visoku razinu QCD performansi.NXTR je sljedeća faza prema pametnoj tvornici budućnosti.

Novorazvijeni sustav za automatsku izmjenu dodavača oslobađa operatere od rada na prebacivanju i opskrbi i nudi dodatne funkcije koje osiguravaju održavanje visoke kvalitete i produktivnosti.

1. Automatska izmjena hranilice

Budući da Smart Loader upravlja prelaskom i opskrbom dijelovima prema rasporedu, radno opterećenje na liniji može se smanjiti i može se postići učinkovita proizvodnja.

2. Utovarite velike količine dijelova

Upotrebom novih tipova dodavača i baznih odbojnika značajno se povećava broj dijelova koji se mogu puniti.Pametni utovarivač može podržati širok raspon proizvodnje.

3. Produktivnost svjetske klase

Postiže prvoklasnu brzinu postavljanja s jedinstvenom tehnologijom Fuji-revolver glave.To doprinosi još većoj produktivnosti.

4. Fleksibilna podrška promjenama u proizvodnji

Tri novorazvijene glave nude izvrsno rukovanje dijelovima i fleksibilnost bez smanjenja stope proizvodnje, čak i ako se u sljedećoj proizvodnji koristi drugačiji raspon dijelova.

5. Pouzdano postavljanje sa senzorskom tehnologijom

Od preuzimanja dijelova do postavljanja, tehnologija senzora koristi se za obavljanje raznih provjera.

To omogućuje stabilan položaj uz visoku kvalitetu.

FUJI Pick and Place stroj

Napredni montirač čipova

Brz i fleksibilan stroj za odabir i postavljanje

Višenamjenski SMT položaj

Brzi fleksibilni stroj za odabir i postavljanje

Osnovni, temeljni Tehnički podaci
Veličina PCB-a (DXŠ)	48 x 48 mm do 774 x 610 mm (dvostruki transporter)* 48 x 48 mm do 774 x 710 mm (jednostruki transporter) *Dvostruki transporteri mogu rukovati PCB-ima do 330 (W) mm.PCB-ovi veći od 330 (W) mm moraju se proizvoditi promjenom dvostruke transportne trake u način proizvodnje s jednom trakom.
Kapacitet hranilice	Do 130 (traka od 8 mm)
Točnost postavljanja (referenciranje temeljeno na fiksiranoj oznaci)	H24G: +/-0,025 mm (Standardni način rada) / +/-0,038 mm (Prioritetni način rada produktivnosti, u razvoju) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00
Dimenzije stroja	D: 1280 mm, Š: 2656 mm, V: 1556 mm

Postavljanje glave
	H24G	H08M	H02F	H01	OD
Količina mlaznice	24	8	2	1	1
Protok (cph)	37.000 cph (prioritetni način rada produktivnosti, u razvoju) 35.000 cph (standardni način)	13000	7300	4200	3000
Veličina dijela (mm)	03015 mm do 5 x 5 Visina: do 2,0 mm	0603 (0201') do 45 x 45 Visina: do 13,0 mm	1608 (0603') do 74 x 74 (32 x 180) Visina: do 25,4 mm		1608 (0603') do 74 x 74 (32 x 180) Visina: do 38,1 mm
Provjera prisutnosti dijela	○	○ (H08MQ)	○		x
Opskrba dijelovima Traka	○	○	○		○
Stick	x	○	○		○
Ladica	x	○	○		○

DynaHead (DX)
Mlaznica količina		12	4	1
Protok (cph)		27.000 Funkcija prisutnosti dijelova ON: 26.000	12000	5800
Veličina dijela (mm)		0402 (01005') do 12,5 mm dijagonalno i Y je 7,5 mm ili manje Visina: do 3,0 mm	1608 (0603') do 15 x 15 Visina: do 6,5 mm	1608 (0603') do 74 x 74 (32 x 100) Visina: do 25,4 mm
Točnost postavljanja (Fiducial ocjena temeljeno referenciranje)		+/-0,038 (+/-0,050) mm (3σ) cpk≥1,00	+/-0,040 mm (3σ) cpk≥1,00	+/-0,030 mm (3σ) cpk≥1,00
Provjera prisutnosti dijela		o	x	o
dijelovi Opskrba	Traka	o	o	o
	Stick	x	o	o
	Ladica	x	o	o

*Kontaktirajte I.C.T za posebne radne uvjete i detaljne specifikacije.

PITANJA:

P: Što je NXT stroj?

U kontekstu proizvodnje elektronike i tehnologije površinske montaže (SMT), 'NXT stroj' često se odnosi na niz strojeva za odabir i postavljanje koje proizvodi Fuji Corporation.Ovi su strojevi dizajnirani za automatizirano postavljanje komponenti na tiskane ploče (PCB) i poznati su po svojoj preciznosti i učinkovitosti.Serija NXT uključuje različite modele s različitim mogućnostima kako bi zadovoljili zahtjeve moderne SMT montaže.

P: Što je NXT u SMT-u?

'NXT' u SMT označava Fuji NXT seriju pick-and-place strojeva.Ovi su strojevi dio Fujijeve linije SMT opreme i koriste se za precizno uzimanje elektroničkih komponenti i njihovo postavljanje na tiskane ploče tijekom procesa sastavljanja.Strojevi Fuji NXT poznati su po svojoj naprednoj tehnologiji i performansama velike brzine i visoke točnosti.

P: Koje su specifikacije Fuji AIM-a?

Fuji AIM, ili Fuji Automatic Inspection Machine, vrsta je opreme koja se koristi za automatiziranu optičku inspekciju (AOI) u procesu sastavljanja tiskanih ploča.Specifikacije Fuji AIM stroja mogu varirati ovisno o specifičnom modelu i konfiguraciji.Za dobivanje detaljnih specifikacija za određeni Fuji AIM stroj, preporuča se posjetiti službenu web stranicu Fuji Corporation ili kontaktirati I.C.T tim za podršku.
