LX-8 |JUKI napredni fleksibilni sustavi za montiranje čipova SMT

LX-8 |JUKI napredni fleksibilni sustavi za montiranje čipova SMT
2 Glava Postiže se brzo postavljanje i površinska proizvodnja

  • LX-8

  • JUKI

Status dostupnosti:
Količina:
Raspitati se Dodaj u košaricu

LX-8 |JUKI napredni fleksibilni sustavi za montiranje čipova SMT


Uvod

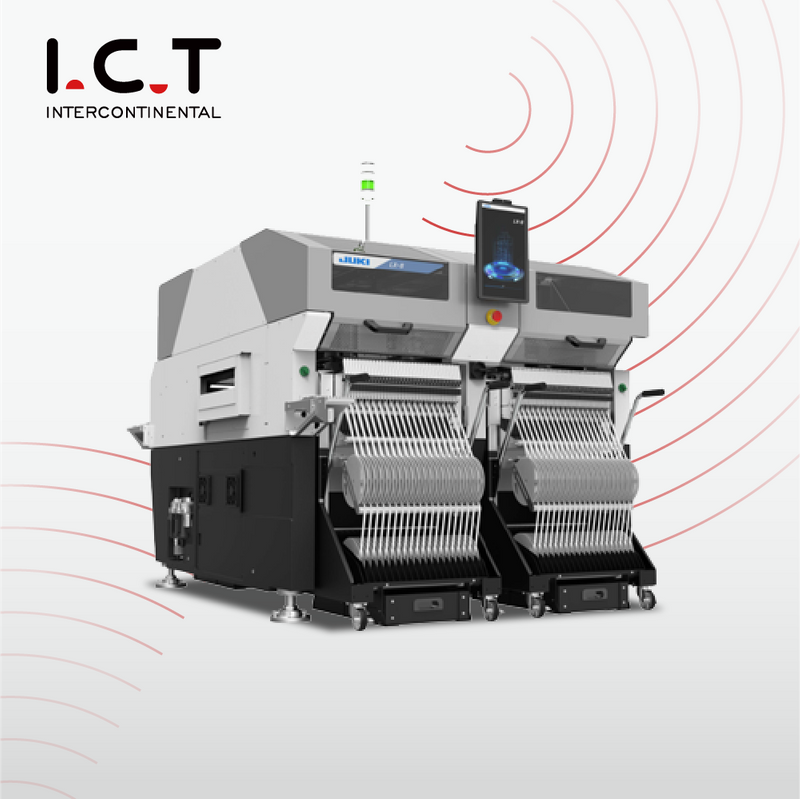

JUKI LX-8 SMT nosač

JUKI LX-8 SMT Montaža čipa


2 Glava Postiže se brzo postavljanje i površinska proizvodnja


Može se pohvaliti najvišim 105.000 CPH u svojoj klasi* i opremljen je značajkama ultra velike brzine, koje štede prostor, dok se može pohvaliti visokom produktivnošću površine i postizanjem visoko učinkovite proizvodnje.

Glava Planet P20S podržava montažu 0201 vrlo malih dijelova.

Osim toga, čak i velike komponente i druge vrlo svestrane dizajnerske glave mogu biti opremljene ultra velikom brzinom od 94 000 CPH koje su među najvišima u svojoj klasi.


Značajke specifikacija glave LX-8 Takumi


  • Ostvarivanje visoko učinkovite proizvodnje kroz visoku produktivnost površine

  • Novo korisničko sučelje koje teži jednostavnosti korištenja

  • Broj utora za ulaganje je 160 ili više*, što je najveći broj u svojoj klasi.Značajno skraćuje vrijeme izmjene.

  • LX-8 omogućuje rad prednjih strana bez gubitka produktivnosti.

  • Neovisna konfiguracija glave s minimalnim gubitkom takta

  • Komponente od 0,3 mm × 0,15 mm do 65 mm kvadrata, 10 mm × 90 mm ili 50 mm x 75 mm i do 25 mm visine.

  • Nova kamera visoke preciznosti za pregled i centriranje

  • Smanjenje vremena VCS prepoznavanja slike (usporedite s našom opremom)

  • Besprijekorno se integrira u proizvodno okruženje


Specifikacija


Model

JUKI LX-8 SMT Montaža čipa

P20S*⊃1;×P20S*⊃1; P20S*⊃1;xTakumi TakumixTakumi
Veličina ploče Minimum 50×50 mm
Jednostruko stezanje 410×400 mm
Dvostruko stezanje*⊃1; 810×400 mm*⊃2;
Visina komponente 3 mm 25 mm


Veličina komponente Minimum 0201*⊃1; 0201*⊃1;
Maksimum 5 ㎜ 65 ㎜ /10 ㎜ ×90 ㎜ /50 ㎜ ×75 ㎜
Brzina postavljanja (optimalna) 105 000 CPH 99 500 CPH 94.000 CPH
Točnost postavljanja ±40μm（25μm*⊃3;）(Cpk ≧1) ±35 μm (Cpk ≧1)*4
Kapacitet hranilice Traka Maks.136 Maks.148 Maks.160
Pladanj*⁵ - Maks.30 Maks.60
Vlast 3-fazni AC200V (standard) AC200V ～ AC415V (kada je odabran dodatni transformator)
Prividna snaga 2,49 kVA
Radni tlak zraka 0,5±0,05 MPa
Potrošnja zraka (standardna) 50 L/min (ANR)
Dimenzije stroja (ŠxDxV)⁶ 1600 ㎜ × 1924 ㎜ × 1440 ㎜
Masa (približno) 2.400 kg ili manje

*1 Molimo kontaktirajte I.C.T za detalje
*2 Tvorničke postavke
*3 Prepoznavanje slike, način visoke preciznosti
*4 Za lasersko prepoznavanje
*5 Za TR8SR
*6 D dimenzija ne uključuje prednji radni monitor.H dimenzija ne uključuje signalni toranj.


PITANJA:

P:   Što je SMT postupak montiranja?

  • Proces SMT montaže uključuje precizno postavljanje elektroničkih komponenti, kao što su otpornici i IC-ovi, na tiskane ploče (PCB).To se radi pomoću automatiziranih strojeva koji se nazivaju SMT montirači, čime se osigurava točna montaža u proizvodnji elektronike.

P:   Što SMT znači u proizvodnji?

  • SMT je kratica za tehnologiju površinske montaže u proizvodnji.To je metoda koja se koristi za pričvršćivanje elektroničkih komponenti izravno na PCB površine, zamjenjujući stariju tehnologiju kroz rupe.SMT nudi prednosti poput manjih tiskanih ploča i automatizirane montaže.

P:   Što je stroj za montiranje čipova?

  • Stroj za montiranje čipova, također poznat kao pick-and-place stroj, ključna je komponenta SMT proizvodnje.Precizno preuzima uređaje za površinsku montažu (SMD) i postavlja ih na tiskane ploče pomoću robotskih ruku i sustava za vid, osiguravajući brzu i točnu montažu.

P:   Možete li dati primjer SMT stroja?

  • Sigurno!Jedan primjer je JUKI LX-8 SMT nosač.Ovaj se stroj može pohvaliti izvanrednim performansama sa značajkama kao što su visoka preciznost i brza stopa postavljanja, pogodan za širok raspon potreba SMT montaže.Neki ključni parametri uključuju maksimalnu brzinu postavljanja do 105,000CPH / IPC: 55,000CPH (komponente po satu), minimalnu veličinu komponente od 01005, maksimalnu veličinu komponente od 120x90 milimetara i razne opcije dodavača za prilagodbu različitim procesima sklapanja.
