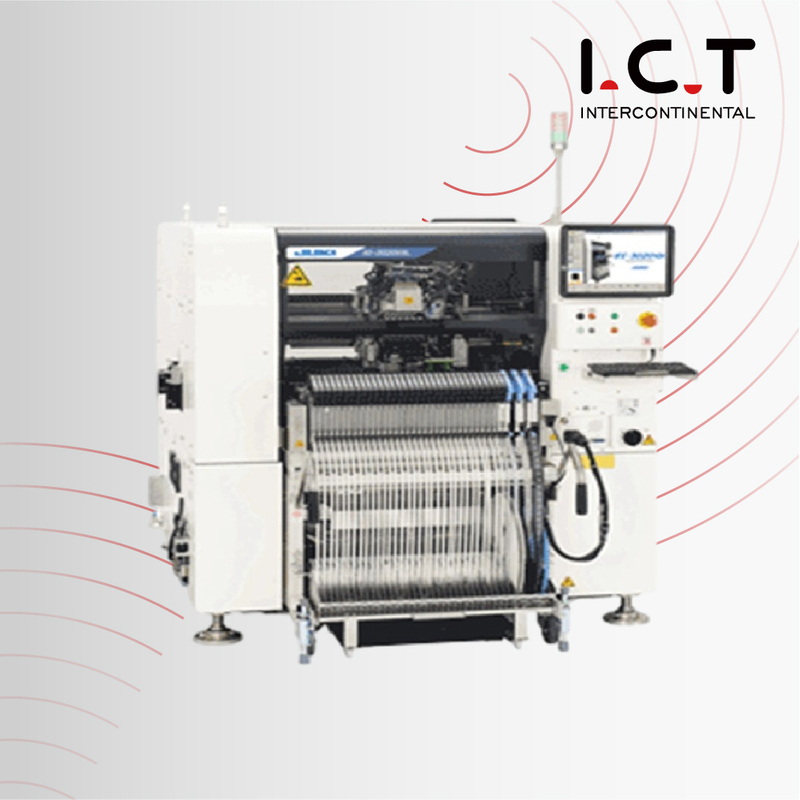

KE-3020VA |JUKI visokokvalitetni SMT uređaj za montiranje čipova kineskog proizvođača

KE-3020VA |JUKI visokokvalitetni SMT nosač čipova

Uvod

JUKI KE-3010

KE-3020VA Montaža SMT čipa visoke kvalitete

~ 20,900CPH čip (lasersko centriranje/optimalno)

~17,100CPH čip (lasersko centriranje / IPC9850)

~ 9470 CPH IC (centriranje vida/MNVC)

~ Od 0402(01005) do 74mm kvadratne komponente ili 50×150mm

~ Sustav za centriranje vida (s donjim, bočnim i stražnjim osvjetljenjem, prepoznavanje svih lopti i prepoznavanje podjela)

~ Podržana veličina PWB-a: veličina M/L

※PWB veličina XL bit će KE-3020V

KE-3020VA

◎Jedna laserska glava s više mlaznica (6 mlaznica) plus jedna IC glava sa CDS senzorom (1 mlaznica)

Značajka

JUKI SMT Montaža čipova

Nastavak evolucije serije KE

Čip	20.900 CPH čip (Lasersko centriranje / Optimum) 17.100 CPH (Lasersko centriranje / IPC9850)
IC	9470 CPH (centriranje vida / opcija MNVC)

Od 0402(01005) do 74mm kvadratne komponente ili 50×150mm
KE-3020VA
Jedna laserska glava s više mlaznica (6 mlaznica) plus
jedna IC glava s CDS senzorom (1 mlaznica)
Korištenje elektroničkih dvostrukih dodavača trake omogućuje montažu maksimalno 160 tipova komponenti.
MNVC je standardan
Brzo centriranje vida u hodu
(Kada koristite kameru visoke razlučivosti i MNVC)
Velika brzina dodavanja komponenti ladice (opcija)
PWB veće veličine u X osi (opcija)
PoP položaj (opcija)

Specifikacija

Veličina ploče	M veličina (330×250 mm)	Da
	L veličina (410×360 mm)	Da
	L-široka veličina (510×360 mm) *1	Da
	XL veličina (610×560mm)	Da
	Primjenjivost na dugačku PWB (veličina L)*2	800×360 mm
	Primjenjivost na dugačku PWB (L-široka veličina)*2	1.010×360 mm
	Primjenjivost na dugačku PWB (veličina XL)*2	1.210×560 mm
Visina komponente	12 mm	Da
	20 mm	Da
	25 mm (veličina XL)*2	Da
Veličina komponente	Lasersko prepoznavanje	0402(01005) ~ 33,5 mm x 33,5 mm
	Prepoznavanje vida	3mm ~ 74mm×74mm ili 50×150mm
	Prepoznavanje vida	1,0×0,5 mm*3 ~ 48mm×48mm ili 24×72mm
Brzina postavljanja	Optimalno	20.900 CPH
	IPC9850	17.100 CPH
	IC *4	9470 CPH*5
Točnost postavljanja	Lasersko prepoznavanje	±0,05 mm (±3σ)
Točnost postavljanja	Prepoznavanje vida	±0,03 mm (MNVC ±0,04 mm)
Feeder ulazi		Max.160 u slučaju trake od 8 mm (na električnom ulagaču dvostruke trake)*6

*1 Veličina L-Wide nije obavezna *2 Primjenjivost na dugačku PWB nije obavezna.*3 KE-3020VA ： Kada koristite kameru visoke rezolucije.(opcija) *4 Efektivni takt: Brzina postavljanja IC pokazuje procijenjenu vrijednost dobivenu kada stroj postavi 36 QFP (100 pinova ili više) ili BGA komponenti (256 kuglica ili više) na ploču veličine M.(CPH=broj komponenti postavljenih za jedan sat) *5 Procijenjena vrijednost pri korištenju MNVC i istovremenom skupljanju komponenti sa svim mlaznicama..MNVC je standard u KE-3020VA.*6 Kada koristite električni ulagač dvostruke trake EF08HD.* PWB veličina XL bit će KE-3020V.

PITANJA:

P: Koliko je precizan pick-and-place stroj?

Pick-and-place strojevi su vrlo precizni i sposobni precizno postavljati komponente.Uobičajene razine točnosti za moderne strojeve za odabir i postavljanje kreću se od 20 do 50 mikrometara (μm), ovisno o specifikacijama i kalibraciji stroja.

P: Koliko je brz robot za odabir i postavljanje?

Brzina robota za odabir i postavljanje može varirati ovisno o specifičnom modelu i proizvođaču.Moderni strojevi za odabir i postavljanje mogu postići brzine u rasponu od 10 000 do 120 000 komponenti postavljenih na sat (CPH).Brzina ovisi o čimbenicima poput dizajna stroja, složenosti PCB-a i veličine komponenti koje se postavljaju.

P: Koliko je brz stroj za odabir i postavljanje?

Brzine stroja za odabir i postavljanje mogu uvelike varirati ovisno o mogućnostima i konfiguraciji stroja.Početni strojevi mogu imati brzine od oko 10.000 do 20.000 CPH (komponenti po satu), dok vrhunski strojevi mogu doseći brzine veće od 120.000 CPH.Točna brzina ovisi o čimbenicima kao što su model stroja, broj glava za postavljanje i složenost procesa sastavljanja.
