JX-350 |JUKI Pick and Place LED uređaj za montiranje kineskog proizvođača

Stroj za odabir i postavljanje JUKI JX-350 SMT LED nosača

Uvod

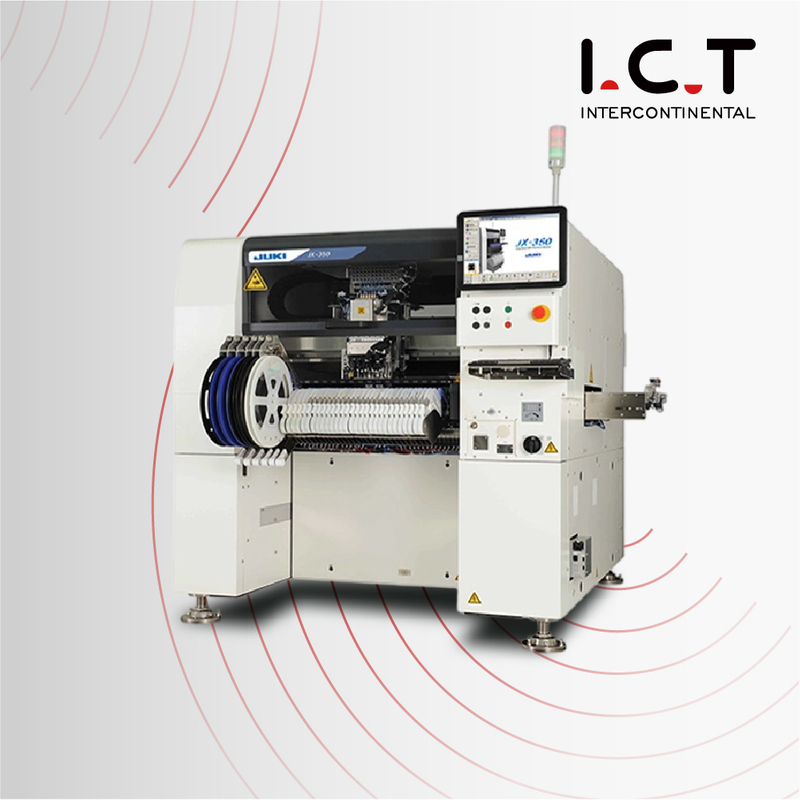

Stroj za postavljanje JUKI JX-350 SMT

Novi JX-350 LED nosač nudi fleksibilan sustav postavljanja posebno dizajniran za proizvode LED rasvjete i pozadinsko osvjetljenje LCD zaslona srednje veličine do velikih.

Može podržati ultra-duge ploče do 1500 mm, a JUKI lasersko centriranje za veliku brzinu i precizno postavljanje nudi najbolje u industriji.

Ultra-Long podrška za ploču

Velika brzina

Visoka točnost

Čip

Čip od 32 000 CPH (Lasersko centriranje / Optimalno) Čip od 21 000 CPH (Lasersko centriranje / IPC9850)

Od 0603 do □33,5 mm kvadratnih komponenti
JUKI lasersko centriranje za veliku brzinu i preciznost postavljanja
Poboljšana kvaliteta postavljanja
Alternativno odabiranje vijčanim mlaznicama* postiže brzo postavljanje velikih komponenti promjera do 25 mm.
Visokoprecizno postavljanje difuzijskih leća
Mogućnost proizvodnje ploča duljine do 1500 mm, vrhunska veličina ploča u industriji.*
Razni načini opskrbe *

Specifikacija

Veličina ploče	1-kratno stezanje	650mm×360mm
	2 puta stezanje	1.200mm×360mm
	3 puta stezanje*	1.500mm×360mm
Visina komponente		6 mm / 12 mm
Veličina komponente		0603(0201) ~ □33,5 mm
Brzina postavljanja (čip)	Optimalno	32.000 CPH
Brzina postavljanja (čip)	IPC9850	21.000 CPH
Točnost postavljanja		±0,05 mm（Cpk≧1）
Feeder ulazi	Fiksni mehanički ulagač s prednje strane (standardno)	Max.40 u slučaju trake od 8 mm
	Prednja+stražnja fiksna mehanička banka ulagača *1	Max.80
	Prednja+stražnja fiksna banka za napajanje *1	Max.160 *2

*1 Ova funkcija je podržana s opcijom.

*2 Kada koristite traku od 8 mm (na električnom ulagaču dvostruke trake)

PITANJA:

P: Jesu li strojevi za odabir i postavljanje prikladni za proizvodnju s velikom količinom mješavina i malim količinama?

O: Da, oni su svestrani i mogu se konfigurirati za proizvodnju velike količine i za proizvodnju velike količine, niske količine.

P: Što je ulagač u kontekstu SMT pick-and-place strojeva?

O: Ulagač je uređaj koji drži i opskrbljuje SMD-ove u stroj za odabir i postavljanje za postavljanje komponenti.

P: Kako programirati pick-and-place stroj za određeni PCB sklop?

O: Programiranje se obično vrši pomoću specijaliziranog softvera, gdje unosite datoteku dizajna PCB-a i specificirate detalje o postavljanju komponenti.

P: Postoje li sigurnosne mjere koje treba uzeti u obzir pri radu sa strojevima za skupljanje i postavljanje?

O: Da, sigurnosne mjere uključuju odgovarajuću obuku, održavanje opreme i pridržavanje sigurnosnih smjernica za sprječavanje nezgoda.
