Proizvodna linija za sklop PCBA SMT PCB
I.C.T
| Proizvodna linija za PCBA
ICT nudi kompletnu proizvodnu liniju za PCBA iz tri tvornice u vlasništvu i više od 22 godine SMT iskustva. Pružamo kompletno planiranje tvornice, prilagođene izglede, savjete o radu i brojeve povrata ulaganja za proizvođače PCBA. Linije su poluautomatske ili potpuno automatizirane s utovarivačima, pisačima, postavljačima, pećnicama za reflow, AOI i istovarivačima. Smjenu vodi jedan operater. Snaga ostaje niska na 18Kw/H. Pomažemo elektroničkim tvrtkama diljem svijeta. Postavljanje traje samo 3 dana s provjerama zraka, napajanja, ispuha, osvjetljenja i 23±0,9°C. Obuka traje 7-15 dana o softveru, njezi, sigurnosti i popravcima. Naša 15-godišnja globalna usluga održava linije čvrstima. Ovaj sustav 'ključ u ruke' ubrzava rad vaše PCBA tvornice, lako raste i smanjuje rizik za nove ili velike igrače na tržištu uz solidnu pomoć i stvarne rezultate.
| Detaljne karakteristike proizvoda
Besprijekoran tijek automatizacije
Proizvodna linija za PCBA povezuje sve strojeve s pametnim softverom za podatke uživo i veće rezultate na tiskanim pločama. Utovarivači imaju različite veličine. Pisači dodaju pastu uz pomoć kamere na čipove i tragove. Plastiri brzo ispuštaju sitne 01005 dijelove. Reflow drži ±0,9°C za dobro lemljenje. AOI pronalazi loše točke pomoću AI. Istovarivači sortiraju daske. Prinosi se povećavaju za više od 25% u proizvodnoj liniji za PCBA SMT PCB sklop. Odgovara malim ili velikim pločama. Međuspremnici ravnomjerno drže korak, daljinski alati omogućuju gledanje, automatski se recepti brzo mijenjaju, a praćenje prati svaki dio za poslove miješanja s manje zaustavljanja i punim pravilima.
Precizan sustav lijepljenja
Pisači na proizvodnoj liniji za šablone za PCBA brave, super točne i prikladne okvire za veličine ploča. Brze promjene krate čekanje. Auto fill i clean zadrži ispise istima. 3D provjere mjere zalijepiti za rano zaustavljanje loše. Ovo je ključno za nabijene rasporede ili fine linije. Djeluje s mnogim vrstama pasta, na niskoj temperaturi za meke dijelove. Brisač se mijenja za ravnomjerno pokrivanje na neravnim daskama, podiže dobar ispis, ispušta otpad, omogućuje brz novi rad sa stabilnim rezultatima, više brzine, manje popravka i veći broj svake smjene.
Modul za postavljanje komponenti
Postavljači u proizvodnoj liniji za PCBA koriste JUKI snagu za brzo, ispravno ispuštanje čipova na ploče. Uzimaju 01005 velike dijelove bez prestanka. Kamere vode svako mjesto bez greške. Visoka brzina guranja s više glava. Hranilice se automatski pune bez prestanka. Softver odgovara vrstama ploča za lakši početak. Time se smanjuju pogreške u potpunim postavkama, povećava se brzina linije, rješava miješane veličine ploča u jednoj vožnji jednostavnim prekidačem, pametnim postavom i sigurnim ponavljanjem za svakodnevnu izradu velikih količina ploča.
Pouzdan postupak pretapanja
Pećnice imaju 12+ zona s vlastitim protokom zraka za ravnomjernu toplinu u proizvodnoj liniji za PCBA. Dušik čini čvrste spojeve za napajanje ploče ili veze. Profili odgovaraju ploči treba auto. Zaustavnici za hlađenje savijaju se u velikim pločama. Ušteda topline dobiva 18 Kw/h. Zasloni osjetljivi na dodir imaju mnogo profila. Mora za dasku koja dugo traje. Softver povezivanja transportera za pravu brzinu, jednostavnu promjenu, ugrađene čekove bez zaustavljanja u dugim vožnjama, sigurnu predaju, pomoć velikima u proizvodnji bez prestanka i zelenu snagu.
Alati za pametnu inspekciju
AOI brzo hvata 8K slike, krivo uočava ili loše lemi ploče. AI postaje pametniji od posla. Brzo šalje popravak na placere. Loše pada u proizvodnoj liniji za PCBA. Daje izvješća za bolje načine. Automatsko loše kretanje bez zaustavljanja, spremanje informacija za izgled i brzo popravljanje u mnogim vrstama s manje pada, dobrom stazom i automatskim bilješkama.
| Zahtjevi tvorničkog izgleda
| Kategorija | Projekti | Detalji |
|---|---|---|
| Zahtjevi tvorničkog izgleda | Tvornički raspored zračnog kruga | Upotrijebite tvornički izvor zraka ili odvojeni stroj za komprimirani zrak bez ulja. Tlak bi trebao biti veći od 7 kg/cm². |
| Tvornički električni raspored | Jednofazni AC220 (220±10%, 50/60Hz) Trofazni AC 380V (380±10%, 50/60Hz) | |
| Tvornički raspored ispušnih plinova | Minimalna brzina protoka ispušnog kanala je 500 kubičnih stopa u minuti (14,15 m³/min) | |
| Raspored tvorničke rasvjete | Idealno osvjetljenje u tvornici je 800~1200LUX, barem ne manje od 300LUX. | |
| Raspored tvorničke temperature | Temperatura okoline u proizvodnoj radionici je 23±3°C, općenito 17~28°C, a relativna vlažnost je 45%~70%RH. | |
| Priprema materijala | BOM popis | Navedite sve dijelove i količine potrebne za montažu proizvodne linije PCBA. |
| CAD datoteka | Datoteka digitalnog dizajna za planiranje izgleda PCB-a i postavljanje stroja. | |
| Gerberova datoteka | Standardna datoteka za izradu PCB-a i šablone za ispis. | |
| Pasta za lemljenje | Materijal nanesen na jastučiće prije stavljanja komponenti u pisač. | |
| Materijali SMD komponenti | Dijelovi za površinsku montažu kao što su čipovi i otpornici za postavljanje. | |
| Industrijski alkohol | Koristi se za čišćenje ploča i šablona tijekom procesa postavljanja. | |
| Spojni pojas | Traka za spajanje hranilica bez zaustavljanja strune. | |
| Šablona | Metalni lim s rupama za točan ispis paste za lemljenje. |

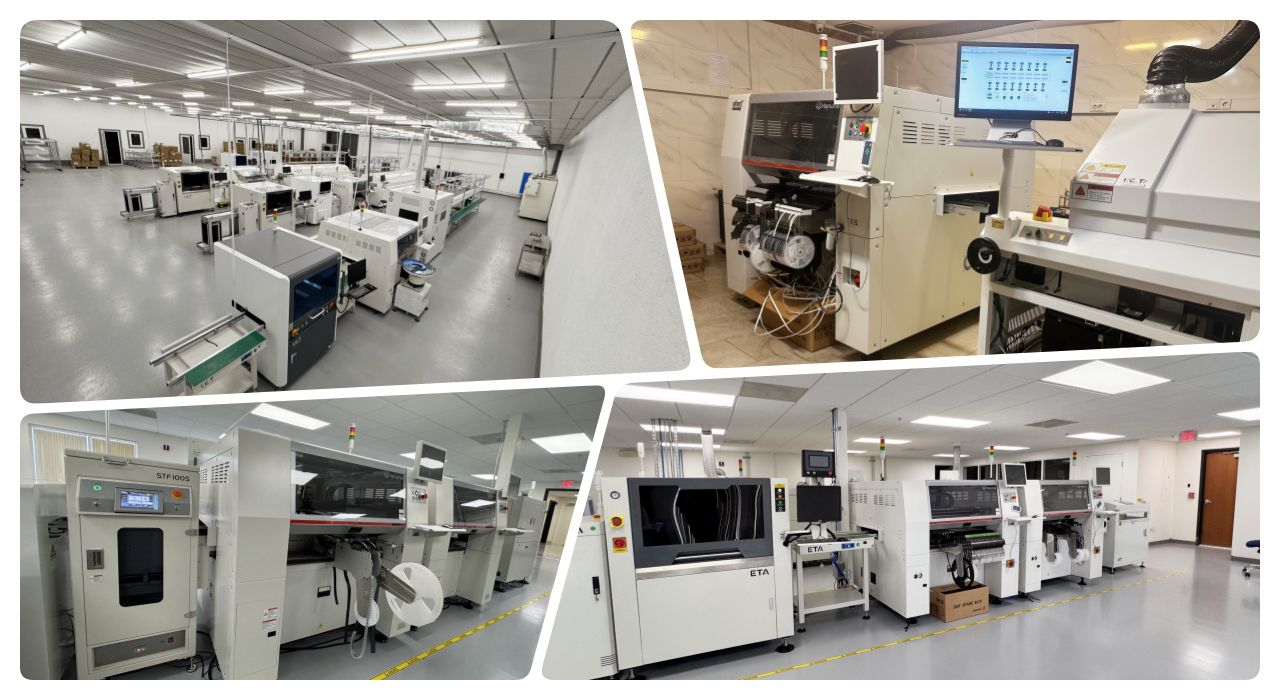

| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| PCB transporter | Transportna traka prenosi PCB-e tijekom proizvodnje. |
| Odabir i stavljanje stroja | Precizno postavlja komponente na PCB. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: stroj za lasersko označavanje/uređaj za naljepnice/inkjet pisač |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za usmjeravanje | Izrežite PCBA u konačni proizvod |
| Videozapis o uspjehu korisnika
Alžirski klijent koji proizvodi telefone došao je u našu tvornicu na testiranje. Donijeli su više od deset PCB-a i materijala. Pokrenuli smo produkciju uživo kako bismo pokazali pravi rad. Potpuno automatski pisač savršeno zalijepi. SPI je provjerio svako mjesto. RX-8 je brzo radio male dijelove. RS-1R je postavio velike desno. Hranilica s pladnjem nije zaustavila štitove. Reflow zalemljen jako. AOI nije našao ništa loše. 5700 reznih ploča čistih. Puna vožnja bila je glatka i brza. Ovaj demo pokazuje kako proizvodna linija za PCBA odgovara telefonu ili drugom poslu. Klijent je volio brzinu i kvalitetu. Odobrili su ploče i planiraju istu liniju kod kuće.
| Sustav podrške od kraja do kraja
ICT pruža punu pomoć za proizvodnu liniju za PCBA od prvog dana do godina kasnije. Naš tim postavlja u roku od 3 dana sa svim provjerama. Inženjeri obučavaju vaše ljude 7-15 dana o strojevima i softveru. Brzo dijelimo savjete za održavanje, nadogradnje i dijelove. Usluga pokriva svijet s 15 godina znanja i iskustva. Menadžeri brzo rješavaju probleme telefonom ili posjetom. Pomoćnici se brinu da ništa nije propušteno. Pomažemo da linije budu bolje s vremenom za brže trčanje i manje zaustavljanja. Daljinska pomoć radi trenutno. Godišnji posjeti održavaju opremu svježom novim savjetima i promjenama.
| Istaknute povratne informacije korisnika
Kupci vole brzu pomoć naših inženjera u inozemstvu za proizvodnu liniju za PCBA. Kažu da oprema radi stabilno s malo vremena zastoja. Pakiranje osigurava sigurnost strojeva u brodu. Brzi odgovori rješavaju probleme za nekoliko sati. Linije rade dobro s visokom markom svaki dan. Obukom se novo osoblje brzo priprema.
| Zadovoljeni standardi kvalitete
ICT ima CE za siguran rad, RoHS za bez loših stvari, ISO9001 za kvalitetan način i patente za nove ideje. Oni pokazuju da je naša proizvodna linija za PCBA dobra i sigurna u cijelom svijetu. Testiramo svaki stroj pun prije slanja.
| O ICT tvrtki i tvornici
ICT ima vlastiti R&D i tri tvornice s puno osoblja i 20 inženjera. Brzo rastemo tijekom 25 godina i pomažemo 1600 klijenata u 72 zemlje. Tvornice velike 12000 m² s teškim testovima i kvalitetom vladaju na svakom koraku. Pružamo punu pomoć u cijelom svijetu za PCBA. Vlastita izrada znači brzo slanje i povoljnu cijenu. Dođite vidjeti naš pravi rad bilo kada.
