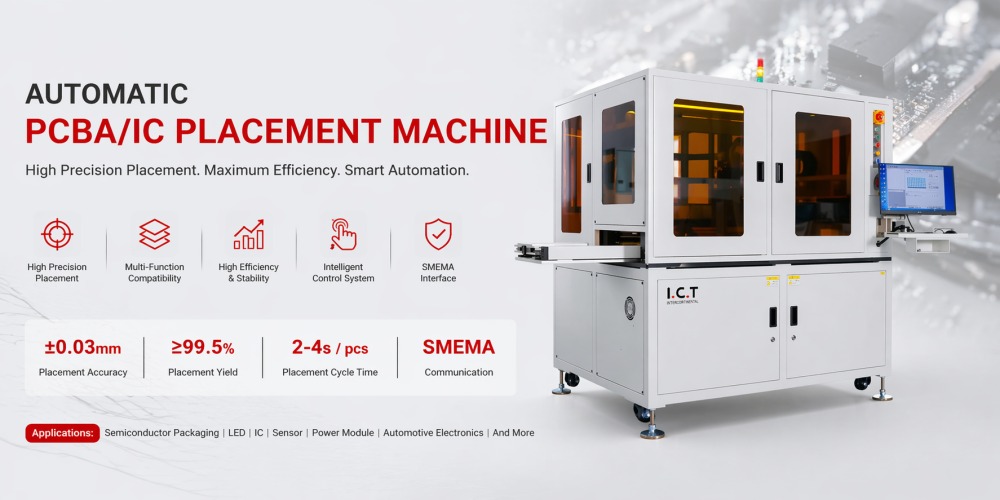

| Oprema za pametno postavljanje poluvodičkih linija
Oprema za postavljanje poluvodiča nalazi se na kraju online rješenja za lasersko rezanje i preuzima odmah nakon što ploče napuste rezač. Prima odvojene PCBA ploče, skenira ih CCD-om i sortira OK dijelove u ladice dok šalje NG ploče u kante za otpad. Višeosna kontrola i upravljanje portalom pomiču svaku ploču nježno i precizno. Tvornicama se sviđa jer radi brzo, ne zahtijeva gotovo nikakav ručni rad i zadovoljava stroga antistatička pravila za proizvodnju poluvodiča i mobilnih matičnih ploča. Sučelje zaslona osjetljivog na dodir jasno prikazuje svaki korak. S AGV podrškom za isporuku u ladice, stroj održava cijelu liniju u pokretu bez zaustavljanja.
| Detaljne karakteristike proizvoda
Automatsko skeniranje koda i sortiranje
CCD kamera provjerava veličinu ploče i čita QR kodove u trenutku kada ploča stigne. Sustav odmah zna koje su ploče dobre, a koje su NG. Dobre ploče premještaju se u prostor za postavljanje dok NG one bacaju u zasebnu kantu. Ova brza provjera održava visoku kvalitetu i sprječava pogreške prije nego što se ladice napune.
Nježno postavljanje usisne glave s više glava
Portalni sustav s mlaznicama s više glava sigurno bira ploče i stavlja ih u ladice. Kamera vodi svaki pokret kako bi dijelovi ostali zaštićeni. Udaljenost mlaznice se automatski prilagođava od 10 mm do 35 mm. Za veće razmake stroj bere daske jednu za drugom bez usporavanja.
Pametno punjenje i slaganje u ladicu
Prazne ladice automatski se podižu na mjesto dok se pune ladice uredno slažu na drugu stranu. Senzori prate brojanje i pozivaju preuzimanje AGV-a kada su hrpe spremne. Donji mehanizam za podizanje koristi dvostruke vodilice za stabilan, tih rad koji radi iz sata u sat.
Integracija pune linije
Standardna komunikacija povezuje opremu za postavljanje poluvodiča izravno s laserskim rezačem i utovarivačem uzvodno. PLC kontrola održava sve u radu tako da ploče teku bez čekanja. Operateri vide cijeli proces na ekranu i po potrebi unose promjene u nekoliko sekundi.
Kompletna linija za odvajanje poluvodiča
Oprema za postavljanje poluvodiča najbolje funkcionira unutar rješenja za potpuno lasersko odvajanje panela. Savršeno se povezuje s automatskim utovarivačem poluvodičkih PCB ploča sprijeda i PCBA mrežnim strojem za lasersko rezanje u sredini. Ova tri stroja tvore jednu glatku liniju koja upravlja ulaganjem, preciznim rezanjem, pregledom i konačnim postavljanjem ladice bez ručnih koraka između njih.
| Specifikacija
| Specifikacija | parametara |
|---|---|
| Model | ICT-PP3025 |
| PCB veličina | 300×250 mm |
| Provjera veličine ploče i skeniranje koda | CCD |
| Mlaznica | 6 kom |
| Automatski pladanj | S praznim ladicama i ladicama za odlaganje |
| Broj ladice | 18×8 kom & 19×7 kom |
| Kapacitet | 1800-2000 kom/h |
| Metoda kontrole | PC |
| Smjer | Slijeva na desno |
| Dimenzija | 1700×1350×1800 mm |
| Težina | 1500 kg |
ICT nastavlja raditi na kvaliteti i izvedbi. Specifikacije i izgled mogu se ažurirati bez prethodne najave.
| Popis SMT linijske opreme
Ključ u ruke znači gola ploča unutra, gotova ploča van, bez čuvanja djece. PCB Unloader Loader čisti sprijeda, hvata straga. Pisač savršeno lijepi. Placer ispušta svaku komponentu u mrtvu točku. Reflow lemi čvrsto. AOI sve provjerava. Sve postaje ostaju zaključane sinkronizirane. Trudovi ostaju tanki. Prinos prvog prolaza ostaje sjeverno od 99,5 %. Vrijeme neprekidnog rada ostaje brutalno. Automobilska, medicinska, potrošačka, LED—srušeni standardi, srušeni troškovi.
| Priča o uspjehu korisnika - uspješna dostava u Maleziji
ICT je isporučio kompletnu lasersku liniju za depaneliranje kupcu poluvodiča u Maleziji. Naši su inženjeri otputovali na mjesto, instalirali cijeli sustav uključujući utovarivač, laserski rezač i opremu za postavljanje poluvodiča, zatim podesili svaku postavku i obučili tim kupca. Linija sada radi sa stabilnim učinkom i izvrsnom kvalitetom. Klijent izvještava o glatkom svakodnevnom radu i brzoj pomoći kad god im je potrebna.
| Profesionalna usluga i obuka
Potpuna tvornička podrška
ICT stoji iza svakog kompletnog projekta s instalacijom na licu mjesta, potpunim testiranjem i praktičnom obukom operatera. Naši inženjeri ostaju sve dok cijeli sustav proizvodnje poluvodiča ne postigne ciljnu brzinu. Isporučujemo rezervne dijelove, daljinsku dijagnostiku i stalnu tehničku pomoć dugo nakon pokretanja. Od prvog sastanka o postavljanju pogona do svakodnevnog rada godinama kasnije, podržavamo kupce u svakoj fazi. Više od 1600 tvornica u 72 zemlje koristilo je naša cjelovita rješenja za prelazak s planiranja na punu proizvodnju s povjerenjem i bez brige.
| Povratne informacije kupaca - što kupci kažu
Tvornice poluvodiča diljem svijeta hvale opremu za postavljanje poluvodiča zbog njezinih stalnih dnevnih performansi i jednostavnog rada. Kupci često ističu kako naši inženjeri dolaze spremni, brzo rješavaju probleme i objašnjavaju svaki detalj tijekom obuke. Također cijene čvrsto pakiranje koje štiti strojeve na dugim putovanjima i brze odgovore koje dajemo kada se pojave pitanja. Mnogi kažu da cijela linija radi točno kako je obećano i pomaže im u ispunjavanju tijesnih proizvodnih rasporeda svaki dan.
| Naša kvaliteta i certifikati
Svaka oprema za postavljanje poluvodiča ima CE, RoHS i ISO9001 certifikate plus patente za svoju tehnologiju skeniranja i postavljanja. Ovi dokumenti potvrđuju da stroj zadovoljava globalne sigurnosne, ekološke i kvalitetne zahtjeve. Tvornice ga postavljaju s punim povjerenjem, znajući da slijedi iste stroge standarde koje ICT primjenjuje na svaku kompletnu proizvodnu liniju koju isporučujemo diljem svijeta.
| O nama i tvornici
Vaš proizvodni partner za cjelovita rješenja
ICT posjeduje vlastiti centar za istraživanje i razvoj i modernu proizvodnu tvornicu u Dongguanu, Kina. Naš tim od 89 ljudi uključuje 20 profesionalnih inženjera koji dizajniraju i izrađuju kompletne linije za kupce poluvodiča i elektronike. Stabilno smo rasli opslužujući više od 1600 tvornica u 72 zemlje. Svaki stroj prolazi detaljno testiranje prije otpreme. Od početnog planiranja izgleda do dugoročnih poboljšanja procesa, pomažemo klijentima da izgrade učinkovite linije i održavaju njihov rad uz vrhunsku izvedbu iz godine u godinu. Naša globalna servisna mreža osigurava uspjeh svakog projekta.
