Odbijanje komponente SMT stroja obično znači da je sustav postavljanja otkrio da se komponenta ne može podići, zadržati, prepoznati, ispraviti ili postaviti unutar zahtijevane tolerancije. U svakodnevnoj proizvodnji ovaj se problem često naziva "komponenta koja baca" ili "komponenta koja odbija", ali pravi uzrok može biti u ulagaču, džepu trake, mlaznici, vakuumskom putu, knjižnici vida, materijalnom stanju ili programskim podacima. Niža stopa odbijanja odabira i postavljanja počinje pronalaženjem točne točke gdje se odbijanje događa.
Ovaj članak na praktičan način objašnjava najčešće uzroke odbijanja SMT komponenti za inženjere, tehničare i voditelje proizvodnje. Usredotočen je na to kako odvojiti mehaničke, materijalne, optičke i procesne greške kako bi tim mogao smanjiti otpad bez skrivanja rizika kvalitete.
Sadržaj

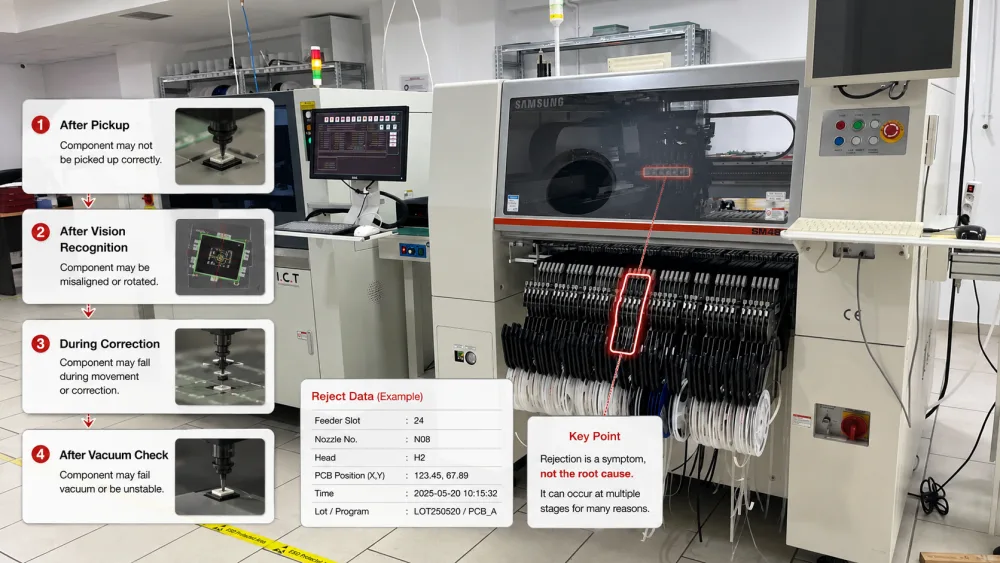

Odbacivanje komponente nije samo jedna greška. To je strojna odluka koja se donosi nakon što sustav postavljanja utvrdi da je komponenta ili rezultat preuzimanja izvan dopuštenog prozora procesa. Stroj može odbiti komponentu odmah nakon preuzimanja, nakon prepoznavanja kamere, tijekom ispravljanja ili nakon vakuumske provjere. Operater vidi jedan rezultat, ali stroj može reagirati na nekoliko različitih signala.
Komponenta može biti odbijena jer nikada nije ispravno odabrana. Također se može ispravno odabrati, ali izgledati zakrenuto ispod kamere. U drugom slučaju, kamera može vidjeti dobru komponentu, ali biblioteka paketa može sadržavati pogrešnu veličinu tijela, oblik žice ili definiciju polariteta. Zbog toga promjena jedne vrijednosti tolerancije rijetko rješava problem na duže vrijeme.
Dobro rješavanje problema počinje postavljanjem pitanja gdje dolazi do odbijanja. Ako se odbijanje pojavi prije vizualnog pregleda, tim bi prvo trebao provjeriti prezentaciju dodavača, stanje mlaznice, visinu podizanja i vrijednost vakuuma. Ako do odbijanja dođe nakon pregleda vida, slika kamere, osvjetljenje, prag prepoznavanja, podaci o paketu i izgled komponente postaju važniji.
Korisno izvješće o odbijanju trebalo bi pokazati zahvaćenu komponentu, utor za dovod, broj mlaznice, glavu, stazu stroja, položaj PCB-a, vrijeme i lot. Ako ista komponenta pokvari na različitim položajima dodavača, problem mogu biti podaci paketa ili varijacija materijala. Ako druga komponenta pokvari na istom ulagaču, ulagač je sumnjiv. Ako mnoge komponente zakažu na jednoj mlaznici, potrebno je obratiti pozornost na mlaznicu ili vakuumski put.

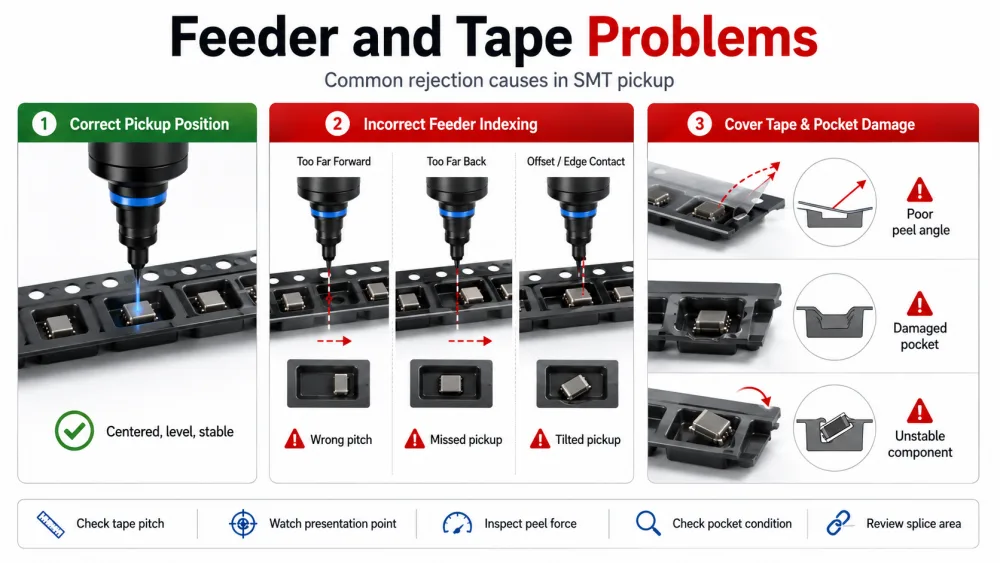

Stanje ulagača jedno je od prvih područja koje treba provjeriti kada se odbacivanje SMT komponente poveća. Dodatak dovodi komponentu do mlaznice. Ako komponenta nije u ispravnom položaju za podizanje, najbolja glava stroja i sustav vida ne mogu stvoriti stabilnu proizvodnju.
Pogreška indeksiranja uvlakača se događa kada se vrpca ne pomiče za ispravan korak. Komponenta može biti smještena predaleko naprijed, predaleko straga ili djelomično ispod pokrovne trake. Mlaznica tada bira komponentu s krive točke ili dodiruje džep trake. To može uzrokovati propušteno podizanje, nagnuto podizanje, oštećenu komponentu ili odbijanje vida.
Operateri bi trebali usporediti programirani korak sa stvarnom komponentnom trake. Također bi trebali polako promatrati točku prezentacije tijekom preuzimanja probe. Komponenta bi trebala stići centrirana i ravna, bez poskakivanja ili kašnjenja nakon pomicanja trake.
Problemi s omotnom vrpcom mogu uzrokovati opetovano odbijanje čak i kada kolut izvana izgleda normalno. Ako kut ljuštenja pokrovne trake nije pogrešan, komponenta se može podići, okretati ili skočiti unutar džepa. Ako je džep zgnječen ili je nosiva traka savijena, mlaznica možda neće pravilno dodirivati površinu komponente.
Za malu pasivnu komponentu, čak i mali pokret unutar džepa može povećati stopu odbijanja odabira i postavljanja. Tim bi trebao pregledati putanju trake, napetost namotaja, silu ljuštenja, stanje džepa, područje spajanja i vodilicu za uvlačenje. Problem koji počinje nakon izmjene spojnice ili namotaja često ukazuje na pakiranje ili utovar, a ne na hardver stroja.
Mlaznica je izravna kontaktna točka između stroja za postavljanje i komponente. Ako mlaznica ne može stvoriti stabilno brtvljenje, komponenta može biti promašena, ispuštena, preokrenuta ili vidno odbačena. Provjere mlaznica i vakuuma stoga su bitne u analizi odbijanja komponenti SMT stroja.
Mlaznica mora odgovarati tijelu komponente, području skupljanja, težini i površini. Mlaznica koja je premala možda neće zadržati dovoljno površine. Mlaznica koja je prevelika može dodirivati vodove, rubove ili zidove džepova u blizini. Za komponentu neobičnog oblika, točka hvatanja će se možda morati pomaknuti bliže središtu gravitacije.
Pogrešan odabir mlaznice često uzrokuje povremeno odbijanje. Stroj može dobro raditi pri maloj brzini, ali otkazati kada se ubrzanje glave poveća. Također se može češće odbaciti kada je površina komponente malo prašnjava ili kada reakcija vakuuma postane slabija nakon nekoliko sati proizvodnje.
Onečišćenje mlaznice je jednostavan, ali čest uzrok. Ostaci paste za lemljenje, prašina, ostaci trake ili čestice pakiranja mogu smanjiti brtvljenje između mlaznice i komponente. Istrošeni vrh mlaznice također može uzrokovati curenje koje je premalo da zaustavi svako podizanje, ali dovoljno veliko da stvori nestabilno prepoznavanje.
Tehničari bi trebali pregledati mlaznicu pod povećanjem, očistiti je odobrenom metodom i usporediti povijest grešaka prema ID-u mlaznice. Ako odbijanje prati mlaznicu nakon što se mlaznica premjesti na drugu glavu ili komponentu, mlaznicu treba zamijeniti ili ponovno kalibrirati.
Vakuum ne treba tretirati samo kao alarm. To je koristan procesni signal. Nizak vakuum može značiti curenje zraka, začepljen filtar, pogrešnu visinu skupljača, hrapavu površinu komponente, lošu prezentaciju dodavača ili oštećenu mlaznicu. Vrijednost vakuuma koja se polako mijenja tijekom smjene može ukazivati na kontaminaciju ili odstupanje pri održavanju.
Tvornice bi trebale bilježiti normalnu osnovnu vrijednost vakuuma za uobičajeno pakiranje. Kada se odbijanje poveća, usporedba trenutnih vrijednosti vakuuma s osnovnom linijom pomaže timu da izbjegne nasumično prilagođavanje.

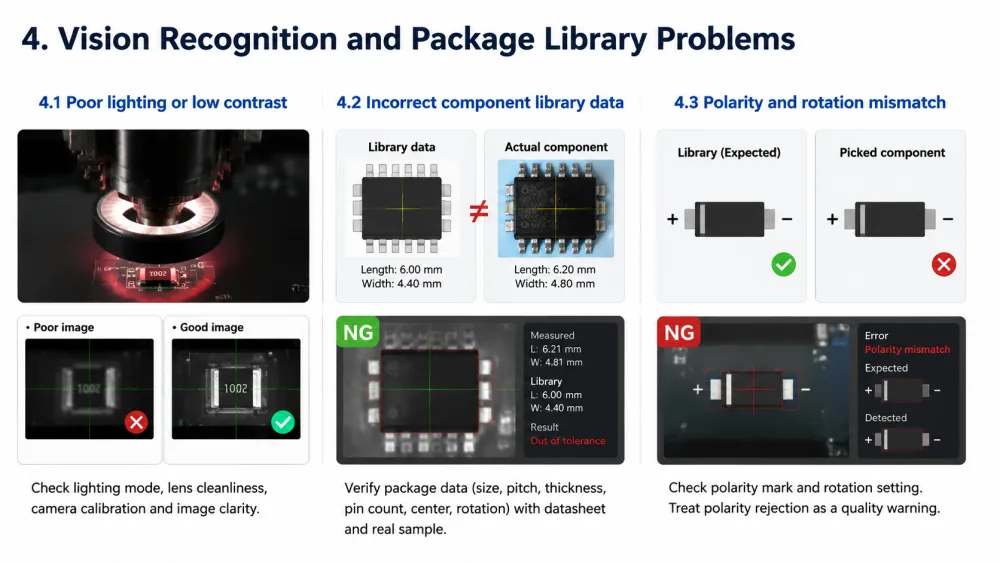

Pogreške u prepoznavanju vida još su jedna velika skupina uzroka odbacivanja komponente SMT-a. Kamera provjerava je li komponenta prisutna, centrirana, ispravno zakrenuta i unutar tolerancije. Ako kamera ne može prepoznati komponentu, stroj je može odbiti čak i kada fizičko preuzimanje izgleda prihvatljivo.
Fotoaparat teško može vidjeti neke komponente. Crno tijelo na tamnoj pozadini, sjajna metalna površina, prozirno pakiranje, mala oznaka polariteta ili nepravilan oblik žice mogu smanjiti kontrast. Ako je slika kamere nejasna, promjena tolerancije neće riješiti problem. Tim bi prvo trebao pregledati način osvjetljenja, čistoću leće, kalibraciju kamere i stvarnu sliku koju je snimio stroj.
Knjižnica paketa mora odgovarati stvarnoj komponenti. Veličina tijela, broj odvoda, korak odvoda, debljina, oznaka polariteta, središte hvatanja i dopuštena rotacija su važni. Biblioteka kopirana iz slične komponente može biti dovoljno blizu jednostavnom paketu čipova, ali nije uspješna za fini IC, konektor, štit ili diodu.
Kada se pojavi odbijanje nakon uvođenja novog proizvoda, podatke iz knjižnice treba provjeriti prema crtežu komponente i stvarnom uzorku. Inženjer bi trebao izbjegavati proširenje tolerancije dok se podaci o paketu ne potvrde.
Neusklađenost polariteta posebno je važna za diode, IC, LED i druge usmjerene komponente. Stroj može odbaciti komponentu jer sustav za vid vidi oznaku na drugom položaju nego što knjižnica očekuje. U nekim slučajevima, komponenta može proći postavljanje, ali kasnije izazvati ozbiljan električni kvar. Iz tog razloga, odbijanje polariteta treba tretirati kao upozorenje na kvalitetu, a ne samo kašnjenje proizvodnje.
Stanje materijala može izravno utjecati na stopu odbijanja odabira i postavljanja. Stroj za postavljanje očekuje da komponenta stigne u stabilnom obliku i položaju. Ako skladištenje, rukovanje ili pakiranje promijene taj uvjet, odbijanje se može povećati iako se postavke stroja nisu promijenile.
Komponente osjetljive na vlagu zahtijevaju kontrolirano skladištenje i rukovanje. Loše skladištenje ne mora uvijek uzrokovati trenutačno odbijanje preuzimanja, ali može uzrokovati deformaciju paketa, greške pri lemljenju ili rizik pouzdanosti kasnije u procesu. JEDEC pruža široko korištene smjernice za rukovanje uređajima osjetljivim na vlagu/reflow kroz J-STD-033.
Statički naboj može učiniti da se male komponente zalijepe za traku, mlaznicu ili okolne površine. Prašina i onečišćenje također mogu utjecati na prijem i vidljivost. Dobar ESD kontrolni program pomaže u zaštiti osjetljivih uređaja i podržava stabilnije rukovanje. Norma ANSI /ESD S20.20 korisna je referenca za izgradnju formalnog ESD sustava kontrole.
Različite serije istog broja dijela mogu imati male varijacije u boji kućišta, kontrastu oznaka, obliku olova ili pristajanju džepu trake. Te razlike mogu biti unutar tolerancije dobavljača, ali ipak utječu na prepoznavanje ili preuzimanje. Kada se odbijanje poveća nakon velike promjene, inženjeri bi trebali usporediti stari i novi materijal pod istom slikom stroja i istim uvjetima preuzimanja.

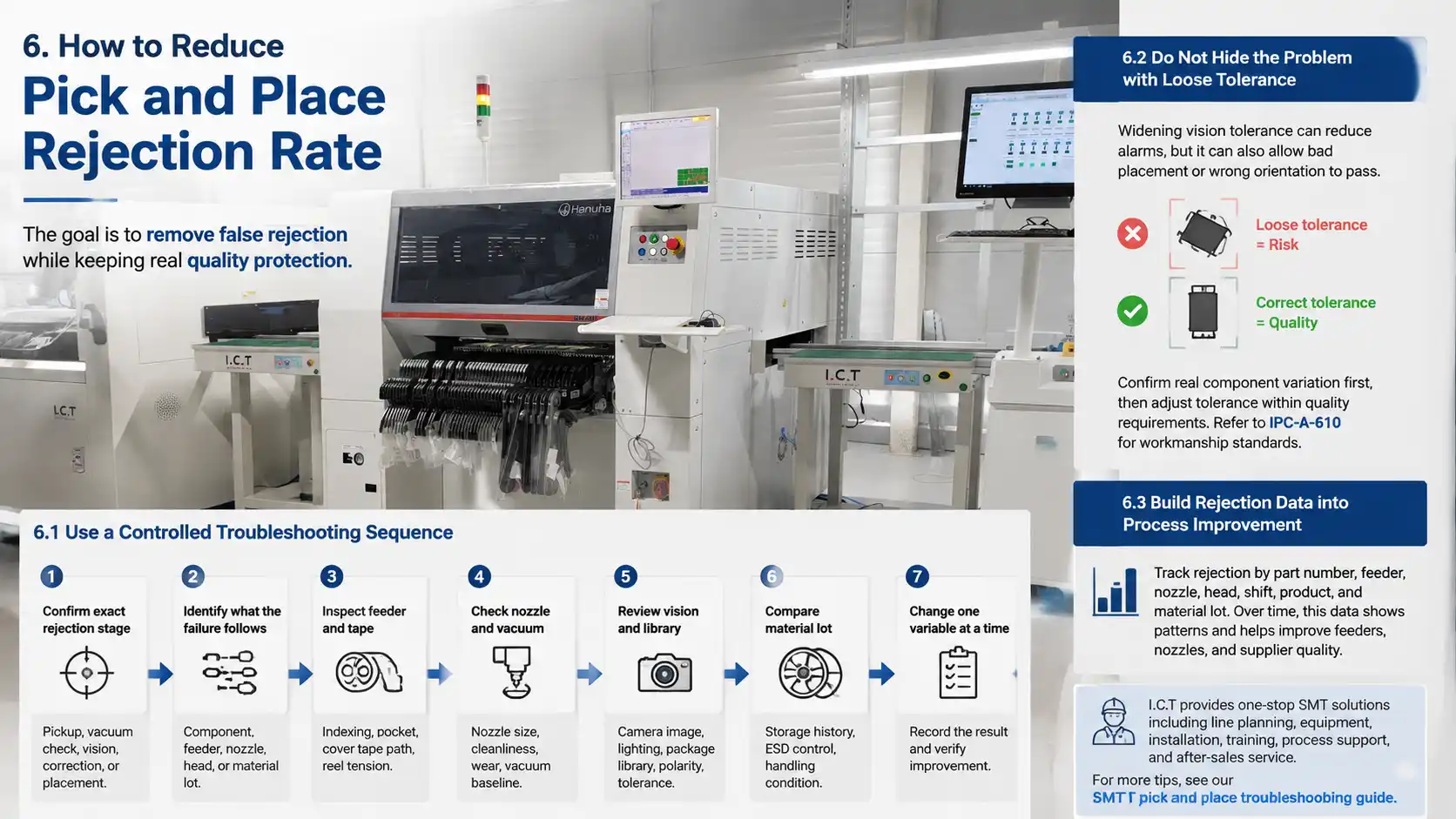

Smanjenje stope odbijanja ne znači učiniti stroj manje osjetljivim. Radi se o tome da proces bude stabilniji. Stroj koji odbija loš prijem štiti kvalitetu. Stroj koji odbacuje dobre komponente gubi materijal i vrijeme. Cilj je ukloniti lažno odbijanje uz zadržavanje stvarne zaštite kvalitete.
Potvrdite točnu fazu odbijanja: preuzimanje, vakuumska provjera, prepoznavanje vida, korekcija ili postavljanje.
Provjerite prati li kvar komponentu, dodavač, mlaznicu, glavu ili seriju materijala.
Provjerite indeksiranje ulagača, džep trake, pokrov trake i napetost koluta.
Provjerite veličinu mlaznice, čistoću, istrošenost i osnovnu crtu vakuuma.
Pregledajte sliku kamere, osvjetljenje, biblioteku paketa, polaritet i toleranciju prepoznavanja.
Usporedite seriju materijala, povijest skladištenja, ESD kontrolu i stanje rukovanja.
Mijenjajte jednu po jednu varijablu i zabilježite rezultat.
Proširenje tolerancije vida može smanjiti alarme, ali također može dopustiti da loš položaj ili pogrešna orijentacija prođu. Sigurnija metoda je prvo potvrditi stvarnu varijaciju komponente, a zatim prilagoditi toleranciju samo unutar zahtjeva kvalitete. Opće reference izrade kao što je IPC-A-610 pomažu proizvodnim timovima da jezik inspekcije i procjena prihvatljivosti budu dosljedni.
Evidencija odbijanja trebala bi postati alat za poboljšanje procesa. Tvornica može pratiti odbijanje prema broju dijela, dodavaču, mlaznici, glavi, pomaku, proizvodu i seriji materijala. Tijekom vremena ti podaci pokazuju koji paket treba bolju strategiju mlaznica, koji dodavač treba održavanje i koji dobavljač materijala stvara više varijacija.
ICT pruža sveobuhvatna SMT rješenja za proizvođače elektronike, uključujući planiranje linija, SMT opremu, instalaciju, obuku, procesnu podršku i usluge nakon prodaje. Kada se kupci suoče s ponovljenim odbijanjem, ICT može pomoći u pregledu cijelog proizvodnog lanca umjesto gledanja samo na jednu stranicu s alarmom. Za širi dijagnostički okvir čitatelji također mogu pregledati ovaj SMT vodič za rješavanje problema odabira i postavljanja.
Odbacivanje SMT komponente je simptom koji se mora pratiti do točne faze kvara.
Indeksiranje ulagača, stanje džepa trake i ljuštenje pokrovne trake uobičajeni su uzroci.
Veličina mlaznice, istrošenost mlaznice, onečišćenje, propuštanje vakuuma i visina skupljanja snažno utječu na odbacivanje.
Odbijanje vida često dolazi zbog osvjetljenja, kontrasta, podataka iz knjižnice, polariteta ili varijacije pakiranja.
Rukovanje materijalom, kontrolu vlage, ESD kontrolu i varijacije serije ne smiju se zanemariti.
Najbolji način da smanjite stopu odbijanja odabira i postavljanja je napraviti jednu po jednu kontroliranu promjenu i zabilježiti rezultat.
Stabilan proces SMT-a izgrađen je promatranjem pacijenata, čistim podacima i dobrim proizvodnim navikama. Kada odbijanje postane učestalo, pravi odgovor nije panika ili nasumično prilagođavanje. To je jasan temeljni put koji štiti i izlaz i kvalitetu.
Ne postoji univerzalna normalna stopa odbijanja jer ovisi o veličini komponente, vrsti paketa, stanju stroja, kvaliteti dodavača, brzini proizvodnje, pakiranju materijala i mješavini proizvoda. Linija koja postavlja mnogo malih pasivnih komponenti imat će drugačiji profil rizika od linije koja postavlja veći konektor ili IC. Umjesto jurnjave za jednim fiksnim brojem, tvornice bi trebale uspostaviti normalnu osnovu za svaki proizvod i obitelj paketa. Ako stopa iznenada poraste iznad te osnovne vrijednosti nakon promjene serije materijala, promjene dodavača, promjene mlaznice ili ažuriranja programa, tim bi trebao odmah istražiti.
Male komponente imaju manju površinu podizanja i osjetljivije su na položaj džepa trake, statički naboj, veličinu mlaznice, visinu podizanja i propuštanje zraka. Vrlo mali pomak dodavača može dovesti do toga da mlaznica hvata blizu ruba komponente umjesto u središte. Komponenta se može podići pod kutom, okretati ispod kamere ili pasti tijekom pomicanja glave. Za mala pakiranja posebno su važni stabilna prezentacija hranilice i čisto stanje mlaznice.
Tolerancija vida trebala bi se prilagoditi tek nakon što se provjere fizički i uzroci povezani s podacima. Ako je komponenta uistinu dobra, a biblioteka paketa prestroga, pažljiva prilagodba tolerancije može biti ispravna. Međutim, ako je komponenta nagnuta zbog lošeg prihvata ili ako biblioteka ima pogrešnu oznaku polariteta, veća tolerancija samo skriva problem. To može omogućiti loš plasman u proizvodnju i stvoriti veće gubitke nizvodno.
Praktična metoda je vidjeti prati li problem dodavač ili mlaznicu. Ako ista komponenta pokvari samo u jednom utoru za uvlačenje, provjerite kalibraciju ulagača, indeksiranje, putanju trake i stanje džepa. Ako druga komponenta pokvari s istom mlaznicom, provjerite istrošenost mlaznice, onečišćenje, začepljenje i curenje vakuuma. Ako problem prati jedan kolut materijala preko drugog dodavača, glavni uzrok može biti pakiranje materijala ili varijacija serije.
Vanjska podrška je korisna kada se odbijanje nastavi nakon osnovne provjere dodavača, mlaznice, vakuuma, vizije i programa. Također je od pomoći tijekom predstavljanja novog proizvoda, premještanja stroja, nadogradnje linije ili opetovane nestabilnosti kvalitete. Iskusni pružatelj SMT rješenja može zajedno pregledati stanje stroja, postavku dodavača, biblioteku paketa, rukovanje materijalom, ravnotežu linije, obuku operatera i utjecaj na proces uzvodno ili nizvodno. Ovaj širi prikaz često pronalazi uzroke koje jedan zaslon alarma ne može prikazati.
