Tehnologija površinskog montaže (SMT) igra ključnu ulogu u modernom sklopu PCB -a, a SMT transporteri su ključni za učinkovito prijevoz PCB ploča kroz različite faze proizvodnje. Različite vrste SMT PCB transportera dizajnirane su tako da zadovolje različite potrebe u SMT proizvodnim linijama.
Bez obzira jeste li proizvođač PCB -a, integrator opreme, dobavljači SMT strojeva ili SMT procesni inženjer, razumijevanje različitih vrsta transportera može vam pomoći da odaberete ispravno rješenje za rukovanje PCB -om za vaše potrebe.
Ovaj će članak istražiti različite vrste transportera za rukovanje PCB -om, njihove principe rada, glavne značajke i scenarije aplikacije.
Klasifikacija SMT transportera na temelju metode prijenosa

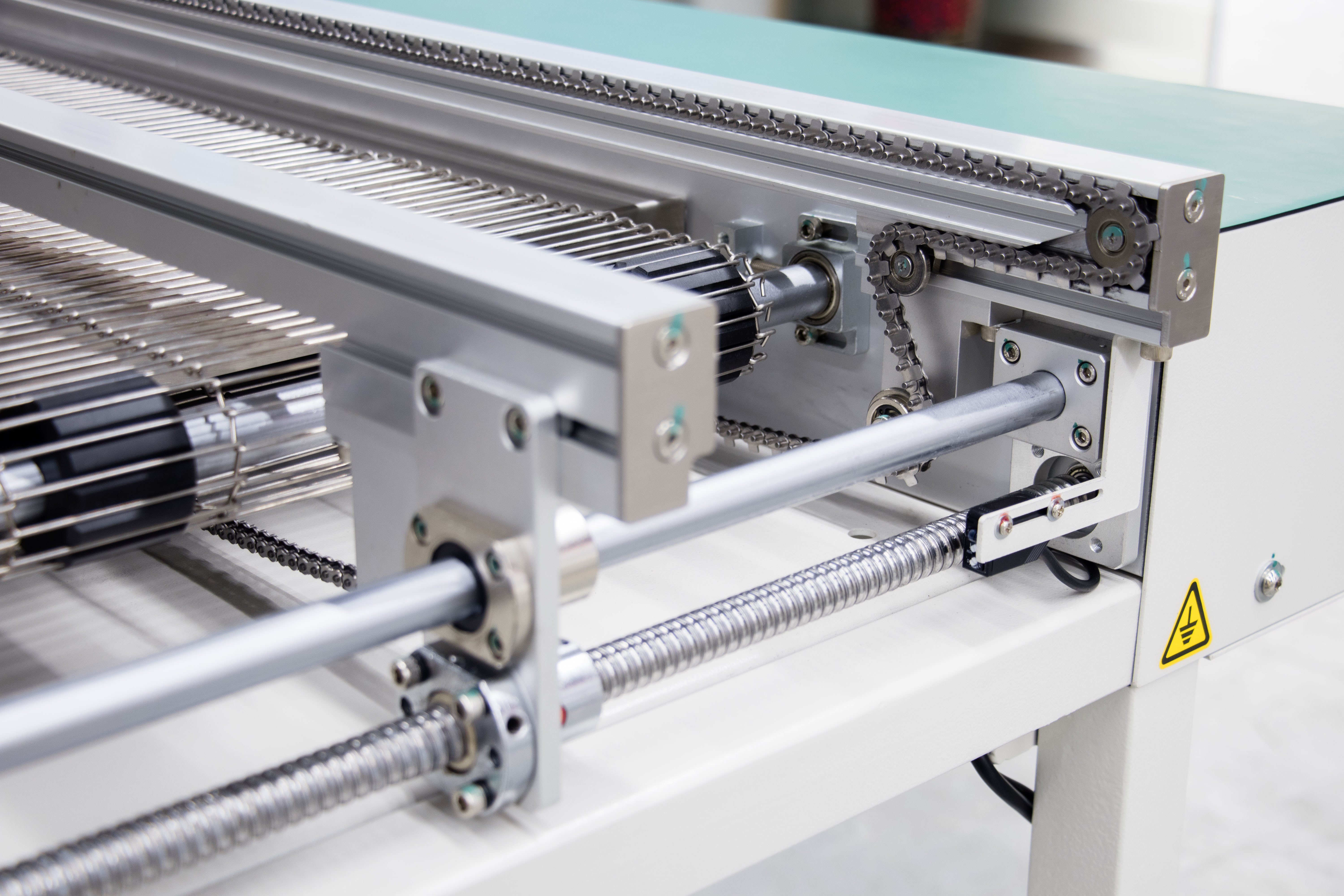

1. lančani transporter (lanac transportera PCB)
Lančani transporter koristi lančani mehanizam za transport PCB ploča, što ga čini prikladnim za proizvodne linije velike brzine.
Princip rada:
Lančani transporter koristi metalne lance ili antistatičke plastične lance kao prijenosni medij i vozi lance kroz motore kako bi osigurao gladak prijenos PCB-a u proizvodnoj liniji.
Glavne značajke:
-
Visoka temperaturna otpornost: pogodno za prijenos PCB -a nakon visoko temperaturnih procesa, poput lemljenja reflova i lemljenja vala.
-
Snažan nosivost: Pogodno za teže ili veće PCB ploče, poput matičnih ploča poslužitelja, modula za napajanje itd.
-
Anti-statički dizajn: Lanac zaštite od ESD-a može biti opcionalno opremljen za smanjenje utjecaja statičkog elektrika na PCB.
PCB prijenos u SMT proizvodnim linijama, posebno nakon visoke temperature ili teškog prijenosa PCB -a.
PCB prijenos prije i nakon lemljenja lemljenja i lemljenja vala.
PCB velike veličine ili posebnog materijala (poput metalne supstrate) prijenos.

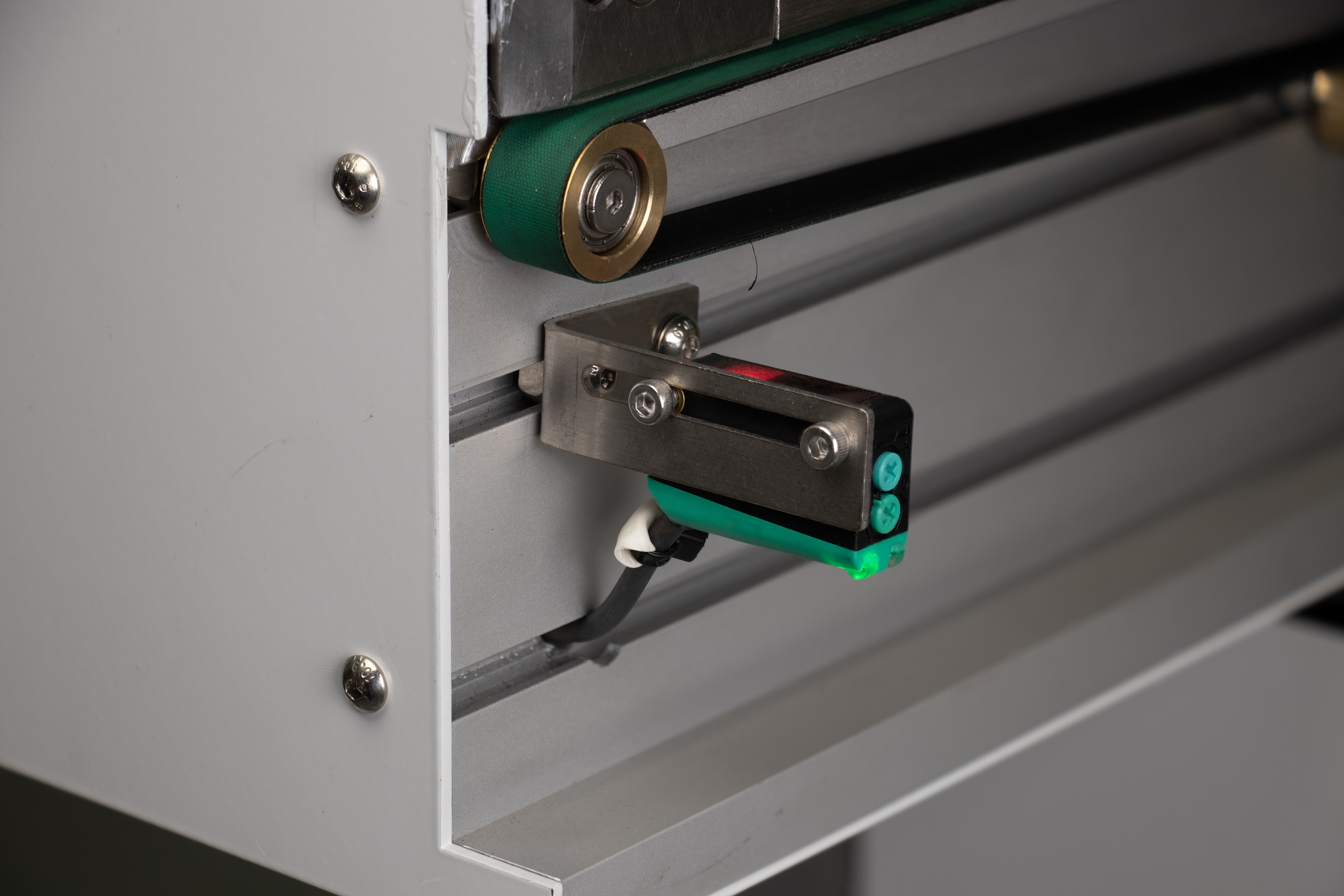

2.
Ova vrsta radne stanice koristi transportni trak za transport PCB ploča, obično postavljene vodoravno ili na nagibu, a pogodna je za proizvodnju srednje i velike razmjere.
Princip rada:
PCB transporter tipa remena koristi gumene pojaseve ili antistatičke PU pojaseve kao mjenjački medij, a oslanja se na valjke ili pogonske kotače kako bi pogonili pojaseve kako bi postigli PCB prijenos.
Glavne značajke:
Glatki prijenos: Smanjite vibraciju PCB -a, pogodne za procese s visokim zahtjevima za stabilnost.
Lagana i fleksibilna: jednostavna struktura, pogodna za razne izglede proizvodnih linija.
Širok raspon aplikacija: Može se koristiti za razne veličine i debljine PCB -a bez ograničenja.
Prijava:
PCB prenosi prije i nakon zakrpanja SMT -a.
Prikladno za prijenos standardnih PCB ili malih elektroničkih komponenti.
Zahtijeva nisku buku i nisku vibracijsku proizvodnju, kao što je visoko precizna elektronička proizvodnja.

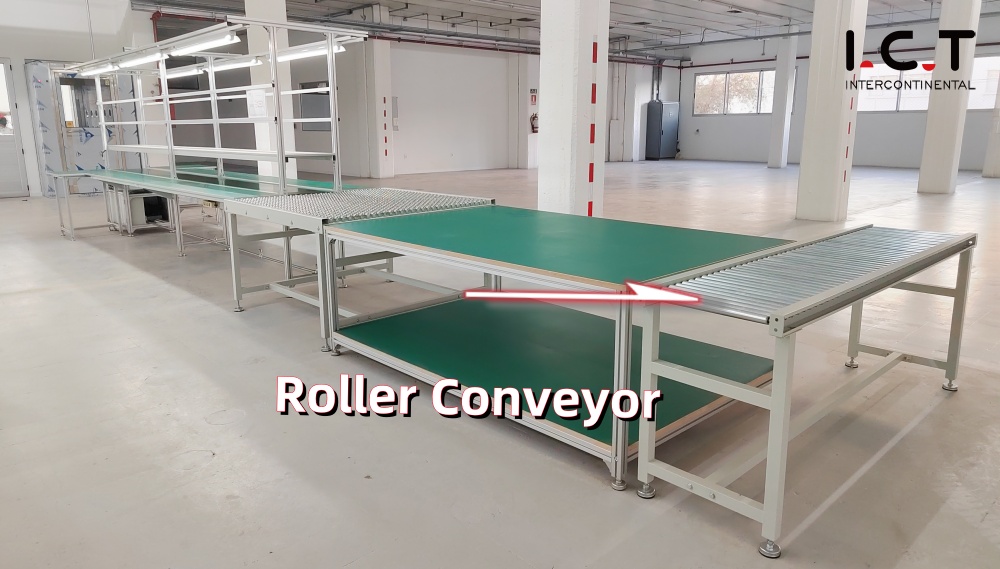

3.
Radna stanica za prijevoz valjda koristi više paralelnih valjaka za prijenos PCB ploča, obično se koristi za transport na kratkim udaljenostima, a prikladna je za proizvodne linije malih i srednjih razmjera.
Princip rada:
Valjci pokreću operatori ili strojevi, prenoseći PCB -om putem fizičkog kotrljanja. Ovaj je sustav dobro prilagođen nepravilno oblikovanim ili težim PCB-ovima.
Glavne značajke:
Isplativi, jednostavni za održavanje i podržava teže opterećenja, što ga čini idealnim za elektroničke komponente i nepravilno oblikovane ili teže PCB-ove.
Podesive na različite veličine PCB ploče, osiguravajući svestranost za različite aplikacije.
Podržava ručni i automatizirani PCB prijenos za fleksibilne operacije.
Jednostavno održavanje i niži operativni troškovi, nudeći dugoročnu učinkovitost.
Prijava:
SMT pufer transporte između različitih faza obrade.
Postavljanje transportnih prijevoza PCB -a za ručni pregled.
Male ili srednje proizvodne linije, sposobne za rukovanje raznim PCB veličinama.
Transport teže PCB -a ili onih koji zahtijevaju posebno rukovanje.

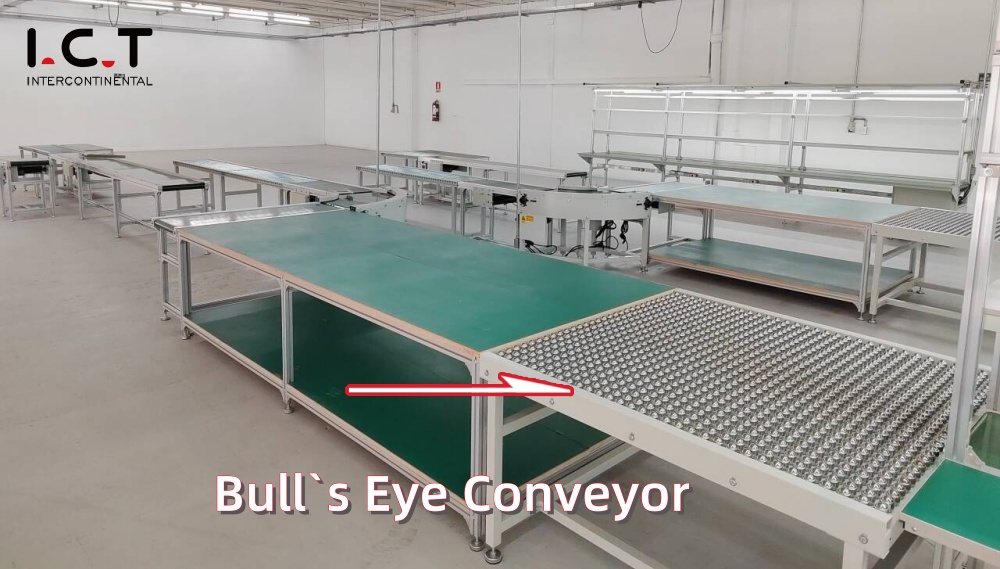

4. Bull's Eye transporter
Stanica za priključenje bikova za oči prilagođava PCB u određenom smjeru kroz rotirajuću platformu kako bi se osiguralo precizno pristajanje s opremom nizvodno. Često se koristi u SMT proizvodnim linijama za unos dodatka nakon zakrpanja.
Značajke ：
Precizna rotacija: Kut rotacije PCB može se kontrolirati kako bi se osiguralo precizno pristajanje.
Visoka prilagodljivost: Može se prilagoditi zahtjevima proizvodnje u različitim smjerovima i optimizirati izgled proizvodne linije.
Snažna stabilnost: prihvaća visoko precizni rotirajući mehanizam kako bi se osigurao nesmetan rad i smanjio pogreške u kretanju PCB-a.
Kakvu vrstu transportera za rukovanje PCB -om preferirate? >>>
Klasifikacijski sklop PCB -a Transporter na temelju funkcije

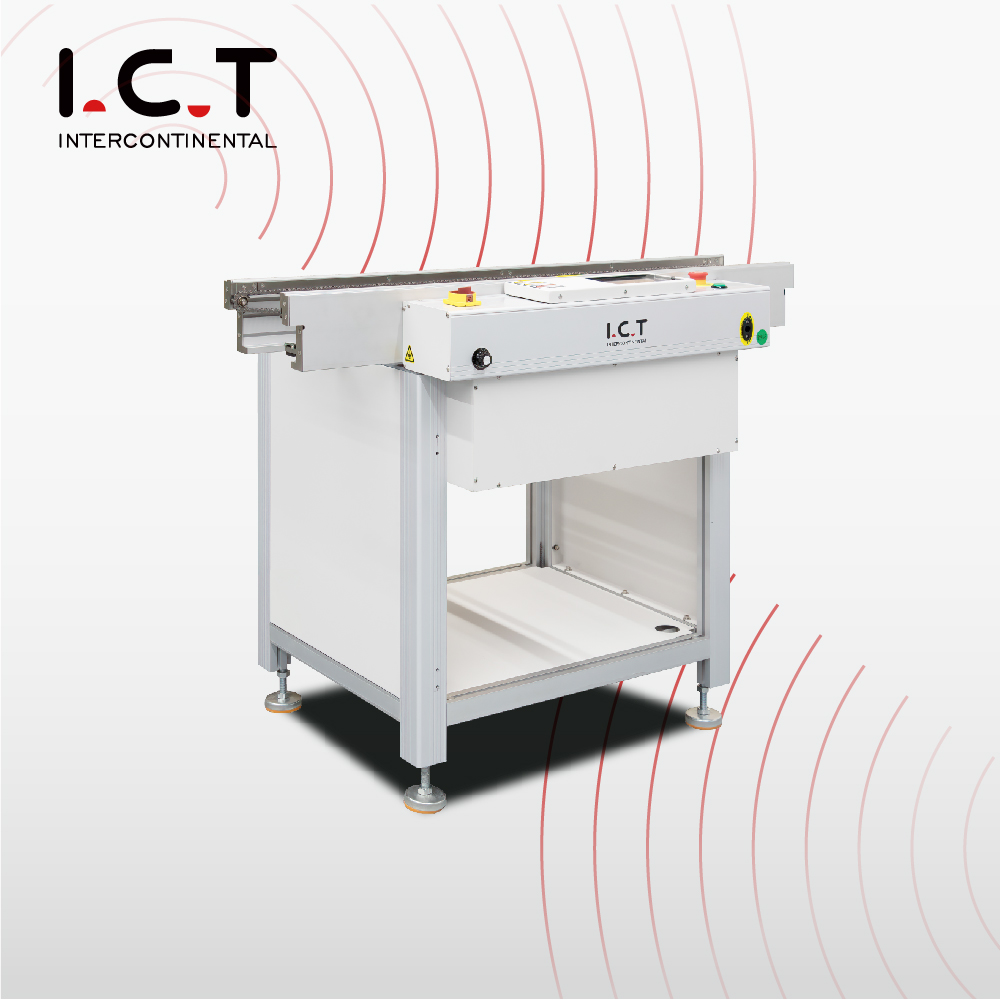

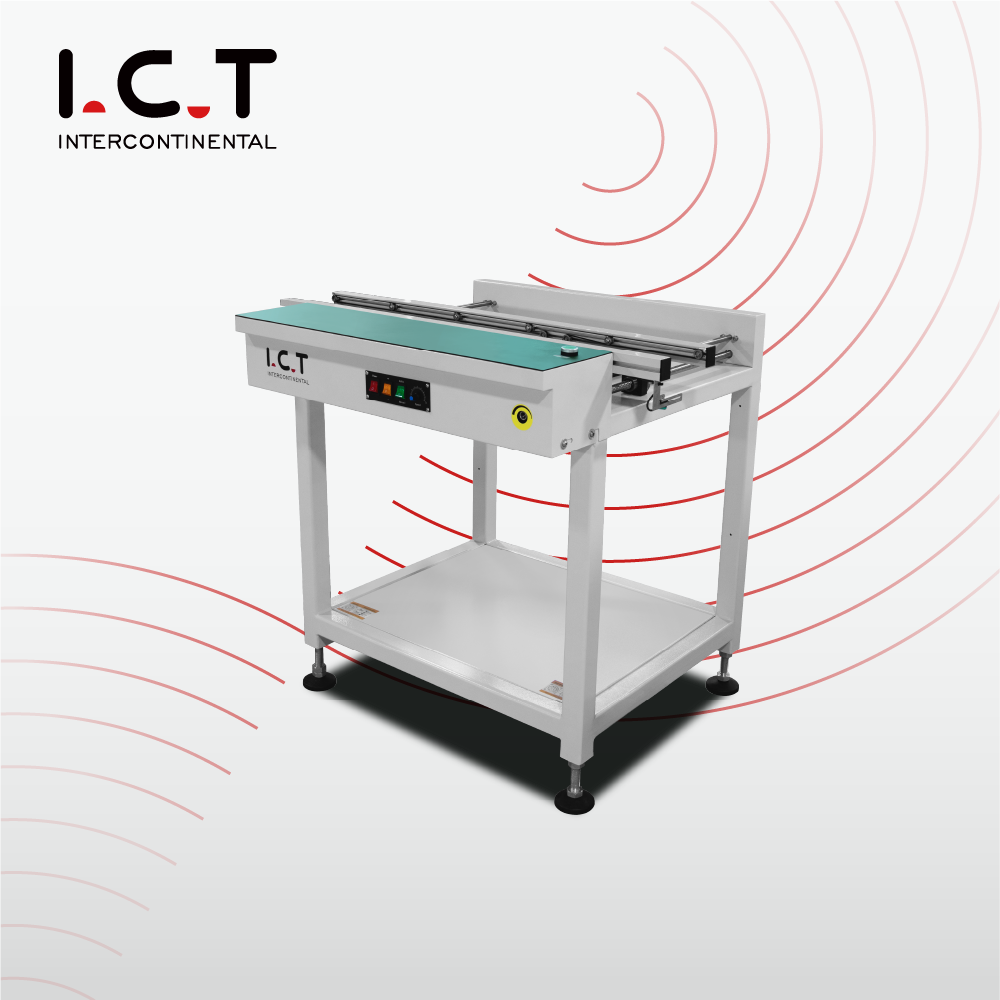

1. Standardni SMT transporter (transporter za PCB)
Koristi se za prijenos PCB ploča u SMT proizvodnim linijama i povezivanje standardnih uređaja za prenošenje između različitih uređaja.
Princip rada:
Motor pokreće pojas ili lanac kako bi PCB prenio duž staze na sljedeći postupak.
Značajke:
Jednostavna struktura, niska troškova, pogodna za sve SMT proizvodne linije.
Nabavite citat >>
2. Višenamjenski SMT PCB transporteri
Multifunkcionalni transporter je uređaj koji integrira više funkcija u jednu, s ciljem poboljšanja fleksibilnosti i učinkovitosti proizvodne linije.
U usporedbi s tradicionalnim jednofunkcijskim SMT transporterom, multifunkcionalni transporter obično ima sljedeće vrste:

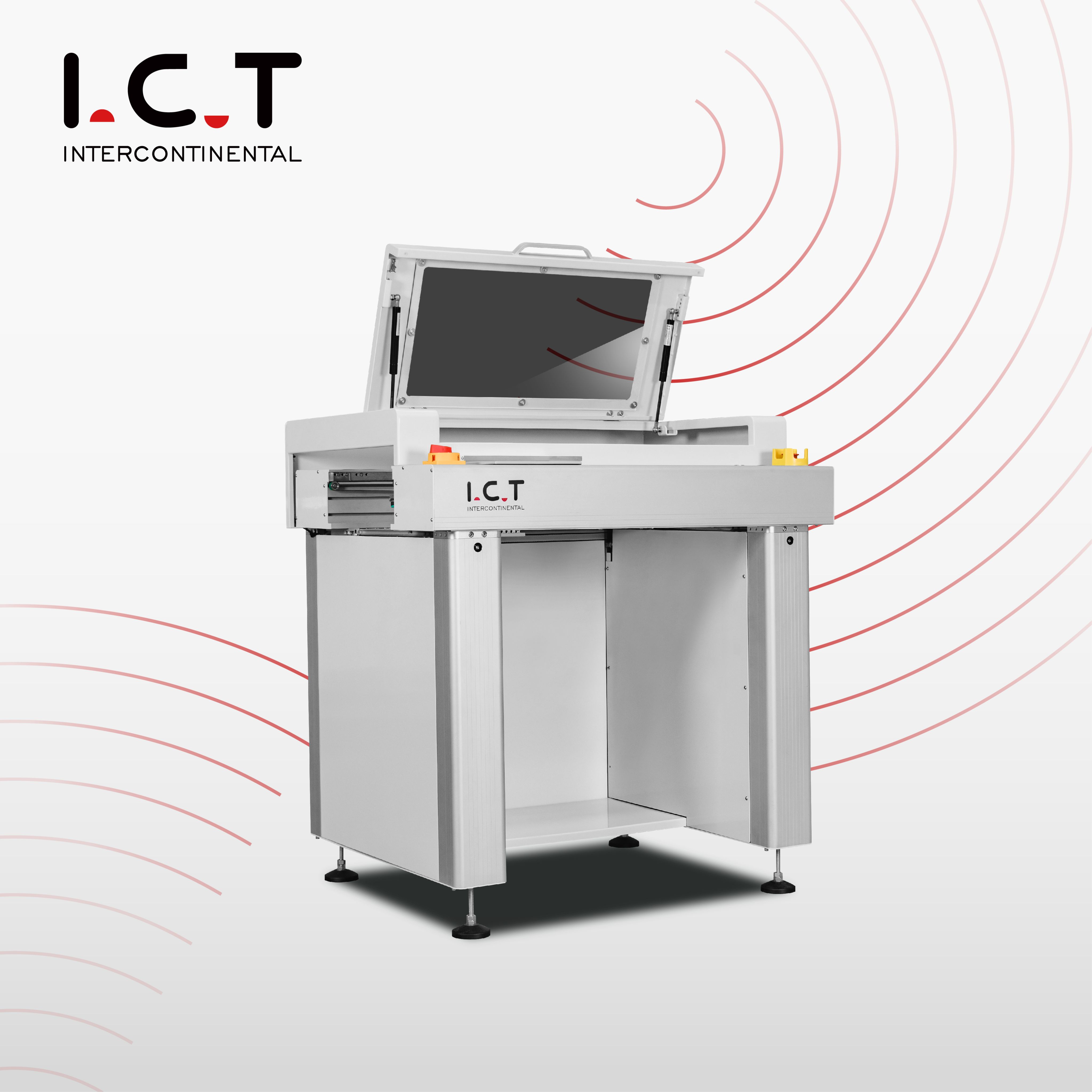

2-1. SMT veza/inspekcijski transporter
Prijava:
Stanica vizualnog pregleda u proizvodnoj liniji SMT (prije/nakon AOI inspekcije)
Popravak ili ručno zavarivanje
Veza za kontrolu kvalitete
Princip rada:
Pruža stabilnu platformu za prijenos PCB -a, opremljenu rasvjetom i povećalom za ručni vizualni pregled ili preradu.
Značajke:
PCB se može zaustaviti pojedinačno, operator može pregledati ili preraditi, neki modeli podržavaju dvostruke staze ili podesivu brzinu.
Nabavite citat >>

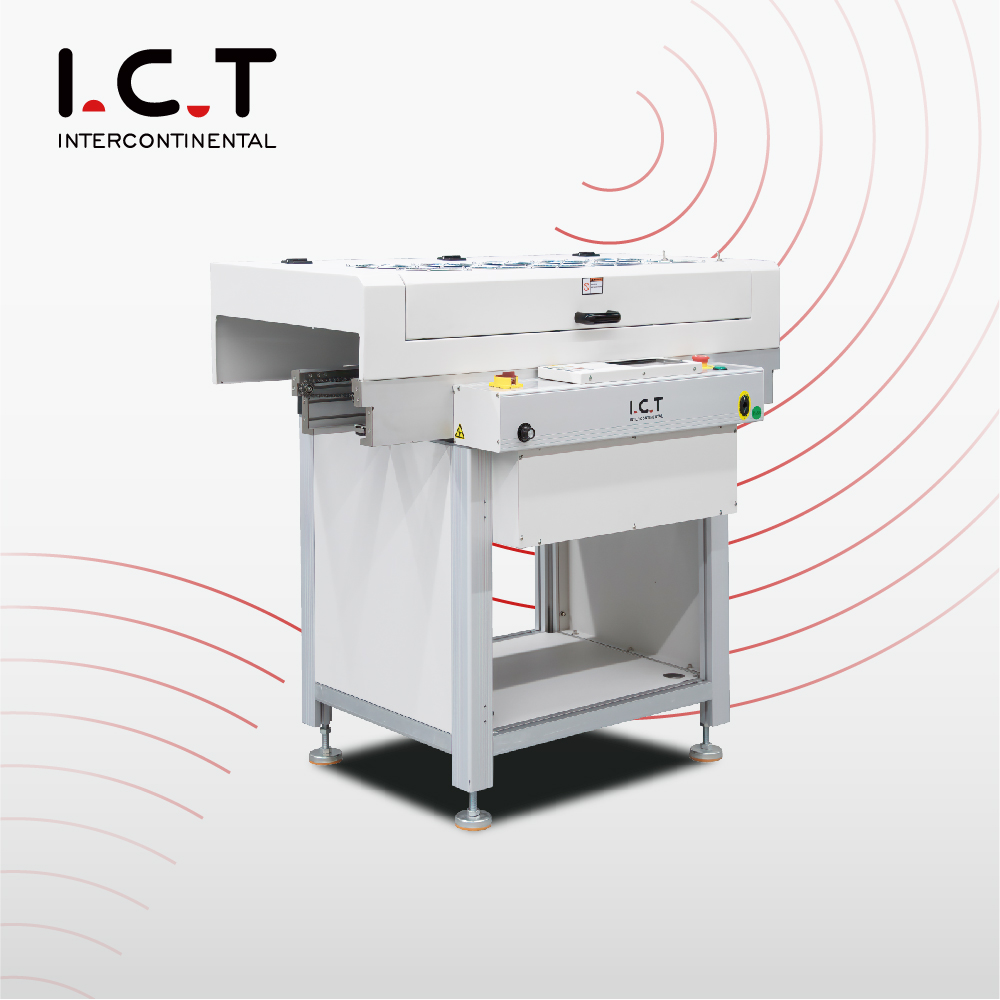

2-2. SMT PCB hlađenje transporter
Prijava:
Nakon lemljenja/selektivnog lemljenja lemljenja/vala, osigurajte da je PCB na sigurnom temperaturi prije ulaska u postupak pregleda ili montaže.
Prije procesa osjetljivih na temperaturu, poput obloga ili određenih koraka montaže.
Princip rada:
PCB hlađenje transporter koristi prirodno ili zračno hlađenje kako bi snizio temperaturu PCB, osiguravajući stabilan prijenos na pregled ili montažu.
Značajke ：
PCB hlađenje transporter brzo se ohladi pomoću prirodnog ili zračnog hlađenja, podržava podesivi protok zraka, osigurava stabilan rad i široko se koristi za upravljanje temperaturom nakon lemljenja.
Nabavite citat >>

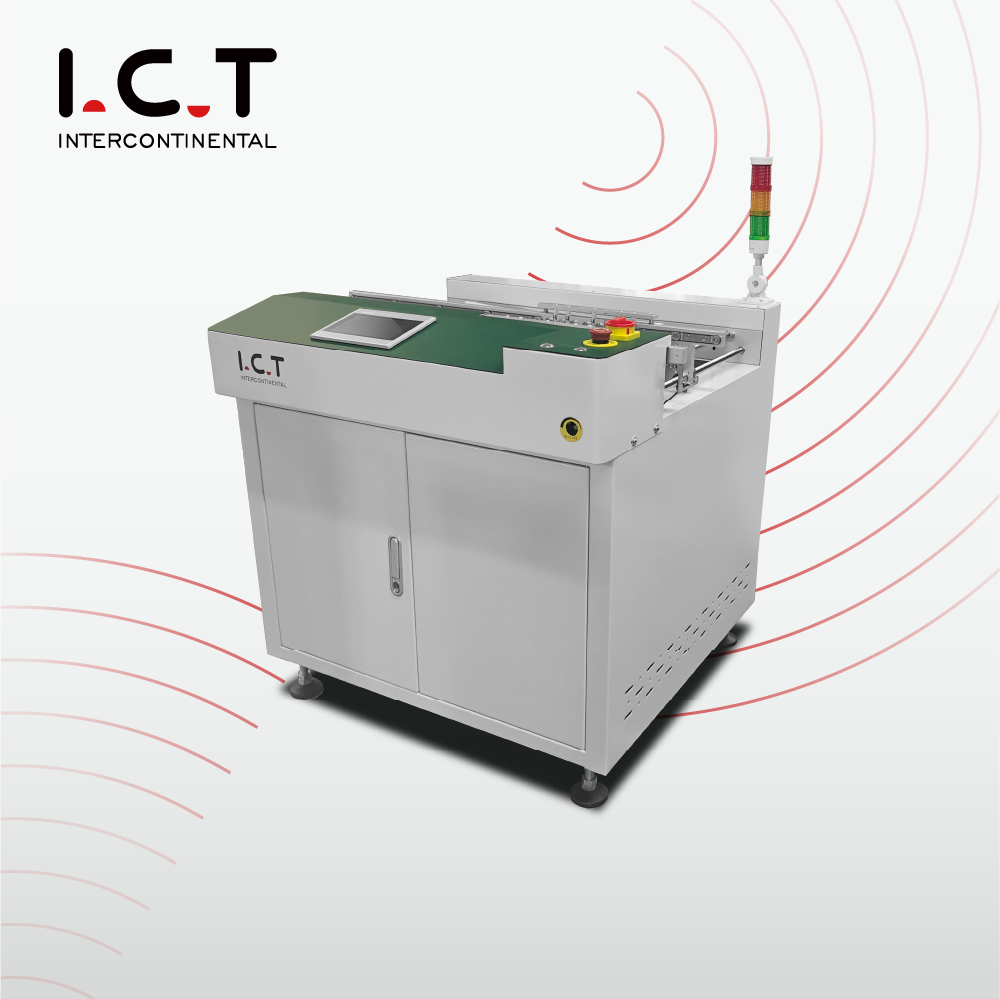

2-3. SMT PCB odbaci transporter
Prijava:
Pregled neispravnih proizvoda na proizvodnoj liniji;
Koristi se zajedno s AOI, SPI, I.C.T i drugom inspekcijskom opremom;
Sprječavanje unosa neispravnih proizvoda u sljedeći postupak i poboljšanje brzine prinosa.
Princip rada:
Otkrivanje statusa PCB -a i automatski preusmjeravanje PCB -a koji ne ispunjavaju standarde na posvećeno područje za preradu.
Značajke:
Visoka točnost otkrivanja, ručni ili automatski probir i poboljšano upravljanje kvalitetom proizvodnje.
Nabavite citat >>
2-4. SMT PCB teleskopski transporter
Prijava:
Princip rada:
Duljina staze može se prilagoditi kako bi odgovarala različitim PCB veličinama ili proizvodnim zahtjevima.
Značajke:
Udaljenost prijenosa može se dinamički prilagoditi kako bi se poboljšala fleksibilnost proizvodne linije.
Nabavite citat >>
2-5. SMT PCB Flipper / Inverter
Prijava:
PCB proizvodnja koja zahtijeva dvostrano ugradnju
Nakon dovršetka SMT montaže, preokrenite ga za lemljenje za dodatak
Princip rada:
PCB se zakreće za 180 ° kroz pneumatski ili mehanički mehanizam prevrtanja, pogodan za dvostranu obradu.
Značajke:
Precizno prevrtanje, stabilan rad, pogodan za dvostrane procese zakrpe i dodataka.
Nabavite citat >>
2-6. SMT PCB TRUGIRANJE / DIVERTER
Prijava:
Ograničeni prostor proizvodnje, potrebno je prilagoditi smjer prijenosa PCB -a
Spojite opremu u različitim smjerovima
Princip rada:
Koristi se za preusmjeravanje PCB -a u različite kanale u a
Proizvodna linija (zakretanje 90 °, 180 °, 270 °).
Značajke:
Optimizirajte izgled proizvodnih linija, smanjite podni prostor i prilagodite se složenim zahtjevima procesa.
Nabavite citat >>
2-7. SMT PCB prijevod Shuttle transporter
Prijava:
Proizvodna linija velike brzine, smanjenje uskog grla prijenosa s jednim trakom;
Priključak prije i nakon dvostrukog postavljanja stroj za postavljanje ili lemljenja s dvostrukim trakom.
Princip rada:
Kroz mehanizam horizontalnog pokreta, PCB se premješta s jedne na drugu stazu kako bi se postigao dvostruki track ili više-track prijenos.
Značajke:
Podržite prebacivanje s više tragova, poboljšati učinkovitost proizvodnje, pogodno za opremu s dvostrukim trakom ili više tragove.
Nabavite citat >>
← Kliknite sliku za video

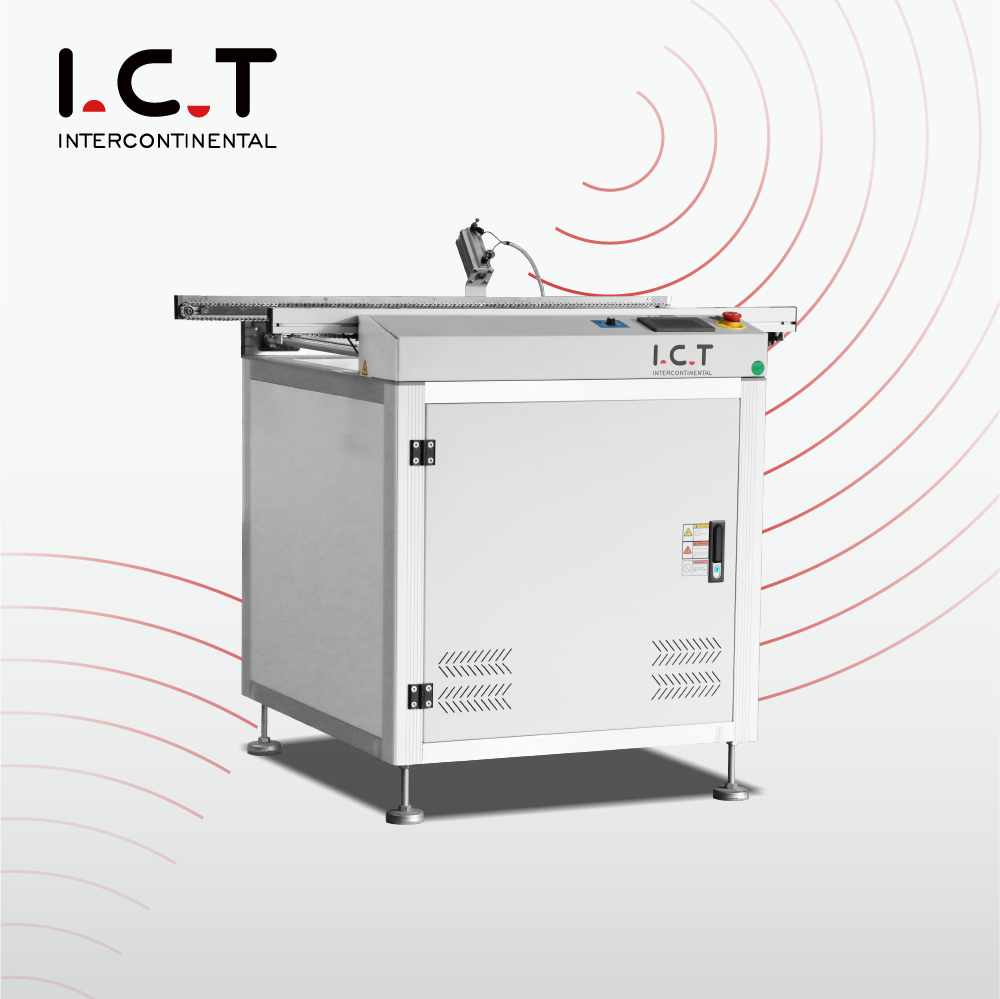

2-8. SMT PCB Promjena ruba (PCB rotirajući transporter)
Prijava:
Princip rada:
Kroz mehanizam rotiranja PCB se mijenja jedan pored drugog (90 ° ili 180 °) kako bi se prilagodio smjer ili kut prijenosa.
Značajke:
Prikladno za proizvodne procese koji zahtijevaju bočne promjene i optimiziraju vezu opreme.
Nabavite citat >>
← Kliknite sliku za video
3. Automatizirani transporter (Inline SMT transporter)
Automatizirani transporter integrira se s opremom poput robota i AOI na SMT proizvodnoj liniji, omogućavajući potpuno automatiziranu proizvodnju, poboljšavajući učinkovitost i kvalitetu proizvoda automatskim rukovanjem PCB -om.
Princip rada:
Automatizirani transporter povezuje se s robotima i AOI opremom za automatsko transport i obradu PCB -a. Komponente robota, AOI, pregledava kvalitetu lemljenja, a transporter osigurava gladak prijenos PCB -a između uređaja tijekom proizvodnje.
Glavne značajke:
Učinkovit prijenos: osigurava brzi, stabilan prijevoz PCB-a, smanjenje ručne intervencije i povećanje učinkovitosti.
Precizni transporter: radi neprimjetno s robotima i AOI kako bi se osigurao precizan prijenos i pozicioniranje PCB -a.
Inteligentna kontrola: sadrži inteligentni sustav koji prilagođava brzinu i put za fleksibilnu proizvodnju.
Nadgledanje u stvarnom vremenu: prati status proizvodnje u stvarnom vremenu, brzo identificirajući i rješavajući probleme.
Prijava:
Potpuno automatizirana SMT linija: radi s robotima i AOI za proizvodnju bez nadzora.
Sastavljanje PCB-a visoke preciznosti: Osigurava točan prijenos PCB-a za precizno montažu.
Fleksibilna proizvodnja: omogućava brzo prebacivanje za multi-opsežnost, male serije.
Klasifikacija SMT linijskog transportera na temelju aplikacije
U industriji proizvodnje elektronike, PCB transporte mogu se koristiti u različitim proizvodnim linijama kako bi se ispunili određeni postupci i proizvodni zahtjevi, ovisno o njihovim scenarijima primjene.
Slijedi neki od glavnih scenarija primjene i njihove karakteristike:
1. SMT proizvodna linija:
Primjena: povezuje opremu poput pisača, strojeva za postavljanje i lemljenja repurva kako bi se osigurao gladak prijenos PCB -a.
Zahtjevi: Precizno pozicioniranje, podesiva brzina i visoka kompatibilnost za velike precizne proizvodnje.

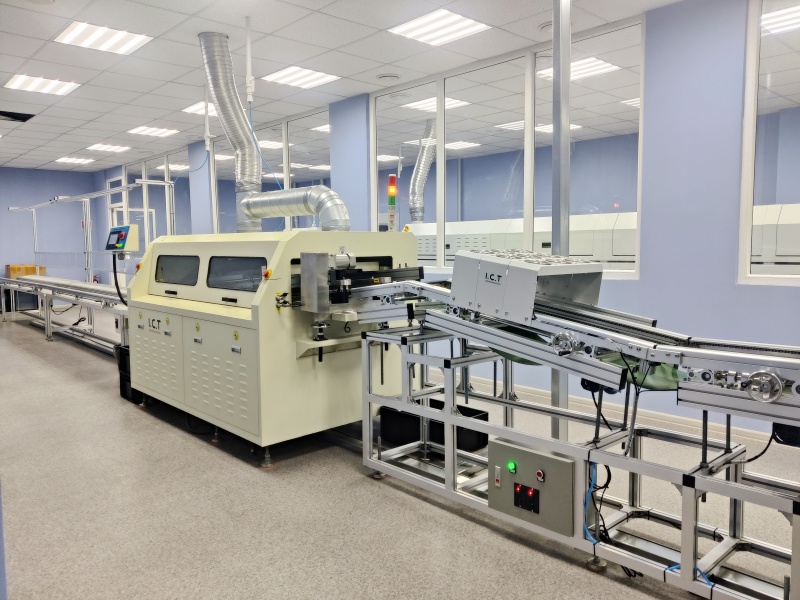

2. Proizvodna linija za lemljenje vala:
Primjena: Vodi PCB -a do pećnice za lemljenje vala, osiguravajući kvalitetu lemljenja i dosljednost.
Zahtjevi: Visoka otpornost na temperaturu, sprječava izvijanje PCB -a i održava stabilnu brzinu za učinkovito lemljenje.
3. Proizvodna linija za sastavljanje komponenata:
4. Proizvodna linija za pregled i testiranje:
SMT proizvodna linija
Pomicanje montaž
Želite poboljšati svoju proizvodnu liniju? >>>
Klasifikacijski PCB transporter na temelju materijala
U industriji SMT -a, SMT transporteri, ovisno o materijalu, transporteri su uglavnom podijeljeni u dvije kategorije:
1. Metalni transporteri:
2. Plastični transporteri:
Prilikom odabira materijala za transportere važno je razmotriti specifične potrebe proizvodnje SMT, uključujući uvjete okoliša, zahtjeve za opterećenje i proračunska ograničenja kako bi se osigurala performanse i pouzdanost opreme.
Klasifikacija PCB rukovanje transportnima na temelju konfiguracije
I.C.T High-End PLC PCB transporter
PLC transporte
Napredni transporteri s programibilnom logičkom kontrolom (PLC).
Sadrži zaslon osjetljiv na dodir za praćenje u stvarnom vremenu i prilagođeno programiranje.
Klasifikacija SMT transportne trake na temelju brzine
1. PCB transporter s malim brzinama
2. Veliki PCB transporter
Kako odabrati pravi SMT transporter za svoju proizvodnju?
Odabir desnog PCB transportnog sustava ovisi o specifičnim proizvodnim potrebama, kao što su veličina PCB -a, brzina obrade i razina automatizacije. Bilo da vam je potreban lančani transporter za teške PCB-ove, transportni remen za precizno rukovanje ili zračni plutajući transporter za osjetljive krugove, odabir prave opreme ključan je za učinkovitost i kvalitetu.
Za one koji žele integrirati SMT transporte s visokim performansama u svoje proizvodne linije, razumijevanje ovih klasifikacija može pomoći u donošenju informirane odluke. Tražite li pouzdanog proizvođača SMT transportera?
Kontaktirajte nas već danas kako biste pronašli najbolje rješenje za potrebe vašeg transportne potrebe za računalom PCB -a! >>>
