Smanjenje odbacivanja SMT komponenti i rasipanja materijala počinje kontrolom stvarnog procesa preuzimanja, a ne samo smanjenjem osjetljivosti alarma stroja. U modernoj SMT liniji, odbačene komponente, prazna hvataljka, ispušteni dijelovi, odbijanja vizije i ponovljeni alarmi dodavača mogu stvoriti izravan gubitak materijala i skrivene troškove proizvodnje. Ova su pitanja usko povezana s performansama SMT stroja za odabir i postavljanje , uključujući točnost dodavača, stanje mlaznice, stabilnost vakuuma, prepoznavanje komponenti i sposobnost kontrole procesa.
Praktični plan poboljšanja mora povezati podatke o stroju s prezentacijom dodavača, održavanjem mlaznica, nadzorom vakuuma, pakiranjem komponenti, vizualnim prepoznavanjem i praksama operatera. Optimiziranjem uvjeta opreme i upravljanja procesom, proizvođači mogu poboljšati stope uspješnosti preuzimanja i održavati stabilnu kvalitetu postavljanja.
Ovaj vodič objašnjava kako proizvođači mogu smanjiti odbacivanje SMT komponenti, minimizirati rasipanje materijala i poboljšati stopu uspješnosti SMT preuzimanja kroz strukturirani inženjerski pristup. Napisana je za inženjere SMT procesa, voditelje proizvodnje, tehničare i vlasnike tvornica kojima je potreban manji otpad bez žrtvovanja kvalitete postavljanja. Za proizvođače koji žele poboljšati stabilnost postavljanja s razine opreme, odabir pouzdanog SMT rješenja za odabir i postavljanje također je važan temelj.1. Izgradite jasnu osnovu odbijanja i otpada
Tvornica ne može reducirati ono što ne mjeri jasno. Mnogi SMT timovi znaju da stroj "baca previše materijala", ali ne znaju uvijek koji broj dijela, dodavač, mlaznica, glava, pomak ili serija materijala stvara otpad. Prvi korak je izgradnja osnovne linije odbijanja koja odvaja normalnu varijaciju procesa od abnormalnog gubitka.
Ukupan broj odbijenih komponenti je koristan, ali nije dovoljan. Bolje izvješće trebalo bi prikazivati odbacivanje prema vrsti komponente, utoru za dovod, ID-u mlaznice, broju glave, strojnom nizu, modelu proizvoda, seriji materijala i vremenu proizvodnje. To čini obrazac odbijanja vidljivim. Ako jedan dovod stvara većinu gubitaka, rješenje se razlikuje od slučaja kada jedna komponenta zakaže na nekoliko dovoda.
Na primjer, ponovljeno odbacivanje na jednom malom otporniku može ukazivati na varijaciju džepa trake, korak dodavača, statički naboj ili veličinu mlaznice. Odbijanje više komponenti na jednoj mlaznici može ukazivati na onečišćenje, istrošenost ili curenje vakuuma. Odbijanje nakon jedne promjene smjene može ukazivati na metodu utovara, održavanje hranilice ili obuku operatera.
Nije svako odbijanje loše. Stroj za postavljanje trebao bi odbaciti komponente koje su pogrešno odabrane, oštećene, zakrenute izvan tolerancije ili nisu pravilno prepoznate. Cilj nije nula odbijanja pod svaku cijenu. Cilj je manje lažnih odbijanja, manje grešaka pri preuzimanju koje se mogu izbjeći i manje ponovljenih uzoraka gubitka materijala.
Kada tim proširi toleranciju vida samo da bi smanjio alarme, može smanjiti vidljivi otpad, ali povećati skriveni rizik kvalitete. Pravi pristup je zadržati kvalitetnu zaštitu stroja uz poboljšanje fizičkih i podatkovnih uvjeta koji uzrokuju odbacivanje dobre komponente.

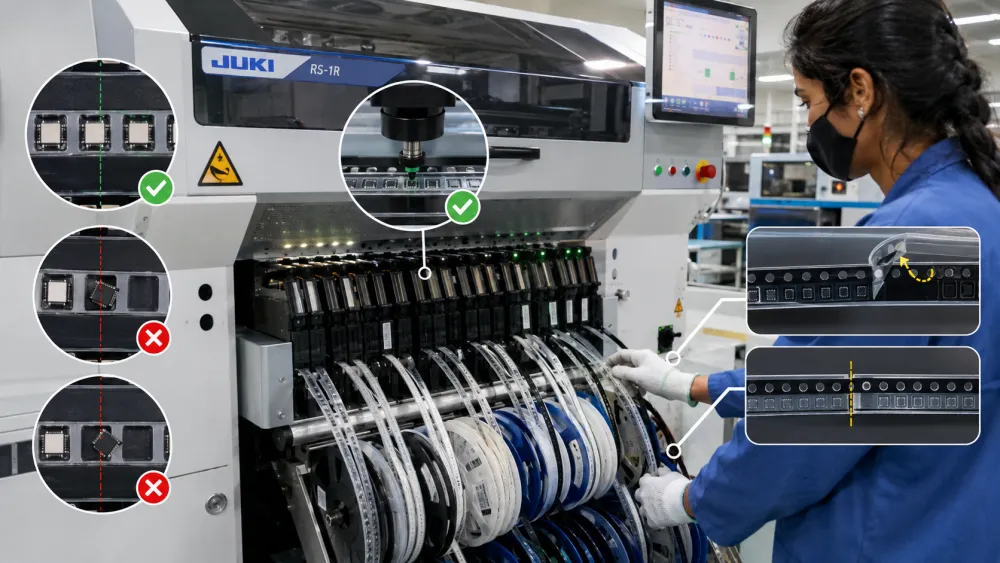

Prezentacija dovodnika jedan je od najjačih pokretača odbijanja SMT komponente. Mlaznica može odabrati samo ono što hranilica predstavlja. Ako komponenta stigne izvan središta, nagnuta, podignuta zaštitnom trakom ili zarobljena u džepu, proces preuzimanja postaje nestabilan prije nego što se glava stroja uopće pomakne.
Indeksiranje uvlakača mora odgovarati koraku komponente trake. Mala pogreška indeksiranja može dovesti do toga da se mlaznica zabode blizu ruba komponente umjesto u središte. To povećava promašeno primanje, nagnuto primanje, kontakt mlaznice s džepom trake i kasnije odbijanje vida.
Inženjeri bi trebali provjeriti kalibraciju dodavača, stanje vodilice trake, postavku nagiba, napetost koluta i koordinatu podizanja. Najkorisniji pregled često je vizualni: pokrenite dovod polako i gledajte hoće li se komponenta svaki put zaustaviti na istom stabilnom mjestu. Ako se točka prezentacije pomiče između ciklusa, softverska korekcija neće riješiti glavni uzrok.
Pokrivna traka može poremetiti položaj komponente tijekom ljuštenja. Ako su kut ljuštenja, sila ljuštenja ili putanja trake nestabilni, mala komponenta može skočiti, okretati se ili sjediti više u džepu. Područja spajanja također mogu stvoriti kratka razdoblja abnormalnog odbacivanja. Dobar plan smanjenja materijalnog otpada trebao bi uključivati provjere zaštitnih traka, inspekciju spojeva i disciplinu izmjene koluta.
Operateri ne bi trebali tretirati spoj kao sporedan detalj. Loše spajanje može uzrokovati zaustavljanje stroja, nedostatak podizača i gubitak materijala. Jednostavan kontrolni popis za umetanje koluta, usmjeravanje pokrovne trake i inspekciju spojeva može smanjiti ponovljeni otpad bez mijenjanja programa postavljanja.
Kako bi se poboljšala stopa uspješnosti preuzimanja SMT-a, tvornice moraju tretirati mlaznicu i vakuumski sustav kao alate koji su ključni za proces. Mlaznica može izgledati jednostavno, ali njezina veličina, površina, čistoća, istrošenost i kvaliteta brtvljenja snažno utječu na to može li se komponenta pravilno podići, držati, prepoznati i postaviti.
Mlaznica mora odgovarati veličini, površini, težini, području skupljanja i težištu komponente. Premala mlaznica možda neće sigurno držati komponentu tijekom ubrzavanja. Mlaznica koja je prevelika može dodirivati vodove, susjedne rubove trake ili dijelove pakiranja koje ne bi trebalo dodirivati.
Komponente čudnog oblika zaslužuju posebnu pozornost. Za konektor, oklop, diodu, induktor ili nepravilno kućište, možda će trebati prilagoditi točku hvatanja. Tim bi trebao potvrditi da mlaznica dodiruje stabilnu ravnu površinu i da ne stvara nagnuto podizanje.
Onečišćenje mlaznice jedan je od uzroka koji je najlakše propustiti jer može uzrokovati povremene pogreške. Prašina, čestice ljepila, ostaci paste za lemljenje ili ostaci trake mogu smanjiti vakuumsko brtvljenje. Stroj može raditi dobro neko vrijeme, a zatim iznenada odbaciti dodatnu komponentu kada se kontaminacija nakupi.
Praktičan plan održavanja trebao bi uključivati čišćenje mlaznica, povećani pregled, provjere začepljenih rupa, pregled istrošenosti i pravila zamjene. Izvještaje o odbijanju treba usporediti prema ID-u mlaznice. Ako problem prati jednu mlaznicu na različitim komponentama, tu mlaznicu treba očistiti, zamijeniti ili ponovno kalibrirati.
Podatke o vakuumu treba koristiti prije nego što postanu alarm. Pad vrijednosti vakuuma može ukazivati na začepljen filtar, crijevo koje curi, oštećeni vrh mlaznice, pogrešnu visinu podizanja, lošu površinu komponente ili problem s prezentacijom dodavača. Bilježenje normalnog raspona vakuuma za uobičajeni paket pomaže inženjerima da rano otkriju pomak.
Kada se odbijanje poveća, tim bi trebao usporediti trenutne vrijednosti vakuuma s normalnom osnovnom linijom. Ovo je brži put od prilagođavanja više postavki odjednom.

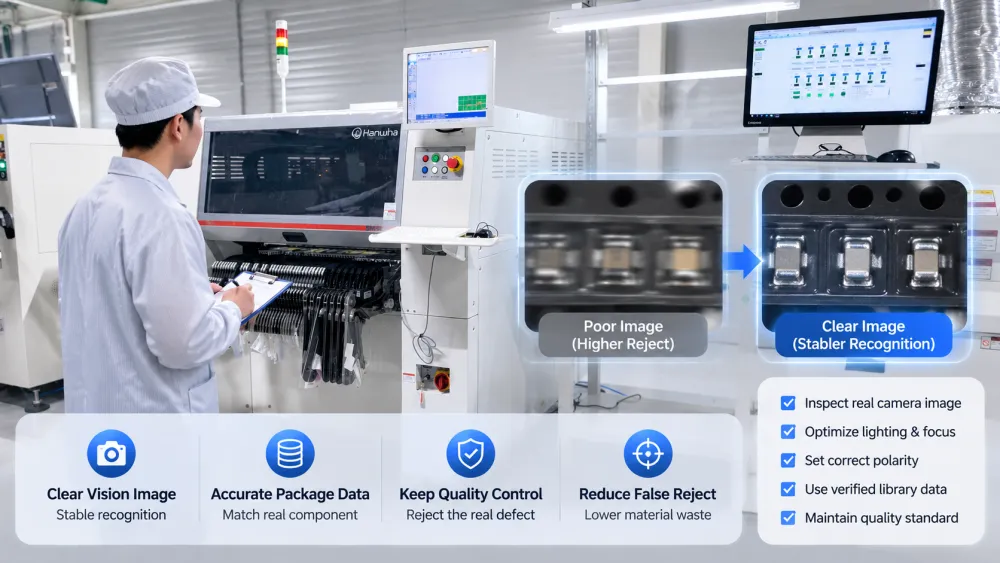

Vizualno prepoznavanje se često okrivljuje kada stroj odbije komponentu. U stvarnosti, kamera možda ispravno radi svoj posao. Problem može biti loše preuzimanje, pogrešni podaci knjižnice, slab kontrast, varijacija pakiranja ili netočna definicija polariteta. Optimizacija vida trebala bi poboljšati točnost prepoznavanja dok rizik kvalitete drži pod kontrolom.
Prije promjene tolerancije, inženjeri bi trebali pregledati stvarnu sliku kamere. Je li rub čist? Vidi li se oznaka polariteta? Je li komponenta nagnuta? Je li način osvjetljenja prikladan za površinu paketa? Reflektirajući metal, crno tijelo, prozirno pakiranje i mala oznaka mogu smanjiti stabilnost prepoznavanja.
Ako je sama slika loša, rješenje može biti osvjetljenje, čišćenje leće, kalibracija kamere ili bolja prezentacija komponenti. Ako je slika jasna, ali stroj odbija dobru komponentu, možda je potrebno pregledati podatke biblioteke paketa i toleranciju.
Podaci o paketu moraju odgovarati stvarnoj komponenti. Veličina tijela, broj odvoda, korak odvoda, visina komponente, oznaka polariteta, središte hvatanja i oblik prepoznavanja su važni. Kopirana biblioteka može biti dovoljno blizu za jedan proizvod, ali nije stabilna za drugi. Pogreške u knjižnici mogu povećati i odbijanje i grešku u postavljanju.
Za dosljednost kvalitete, timovi mogu koristiti reference za sklapanje elektronike kao što su IPC J-STD-001J i IPC-A-610J , za koje IPC opisuje da pokrivaju kontrole procesa sklapanja, materijale i kriterije prihvaćanja nakon sklapanja. Ovi standardi ne zamjenjuju pravila za postavljanje stroja, ali podržavaju jezik dosljedne kvalitete u cijeloj tvornici.
Materijalni otpad ne nastaje samo unutar stroja za postavljanje. Može započeti skladištenjem, rukovanjem kolutom, kvalitetom spajanja, izloženošću vlazi, ESD kontrolom i varijacijom pakiranja. Dobar plan smanjenja otpada prati komponentu od skladišta do hranilice.
Komponente osjetljive na vlagu zahtijevaju kontrolirano skladištenje i upravljanje životnim vijekom poda. Loše rukovanje može uzrokovati kasnije nedostatke pretapanja i također može utjecati na stabilnost pakiranja. JEDEC-ov J-STD-033 ključna je industrijska referenca za rukovanje uređajima osjetljivim na vlagu/reflow.
Tvornice bi trebale provjeriti suho skladištenje, kartice indikatora vlažnosti, zapise o vijeku trajanja na podu, disciplinu ponovnog zatvaranja i pravila pečenja gdje je primjenjivo. Čak i kada vlaga izravno ne uzrokuje odbacivanje podizača, može pridonijeti većem gubitku proizvodnje.
Na male komponente može utjecati statički naboj, grubo rukovanje ili onečišćenje. Statika može dovesti do toga da se dijelovi zalijepe za trake, mlaznice ili površine džepova. Oštećenje pri rukovanju može saviti kablove ili promijeniti način na koji komponenta sjedi u vrpci. ESD Associationa ANSI/ESD S20.20 okvir korisna je referenca za izgradnju ESD programa za kontrolu osjetljivih elektroničkih uređaja.
Kada se odbijanje poveća nakon velike promjene, nemojte pretpostavljati da je stroj iznenada postao nestabilan. Usporedite staru i novu seriju pod istim ulagačem, mlaznicom i stanjem kamere. Razlike u boji kućišta, pristajanju džepne trake, teksturi površine, obliku olova ili oznaci polariteta mogu utjecati na preuzimanje i prepoznavanje.
Najbolje tvornice ne reagiraju samo na alarme. Podatke o odbijanju pretvaraju u sustav stalnog poboljšanja. Ovo je posebno važno za proizvodnju visoke mješavine, česte izmjene i skupe komponente.

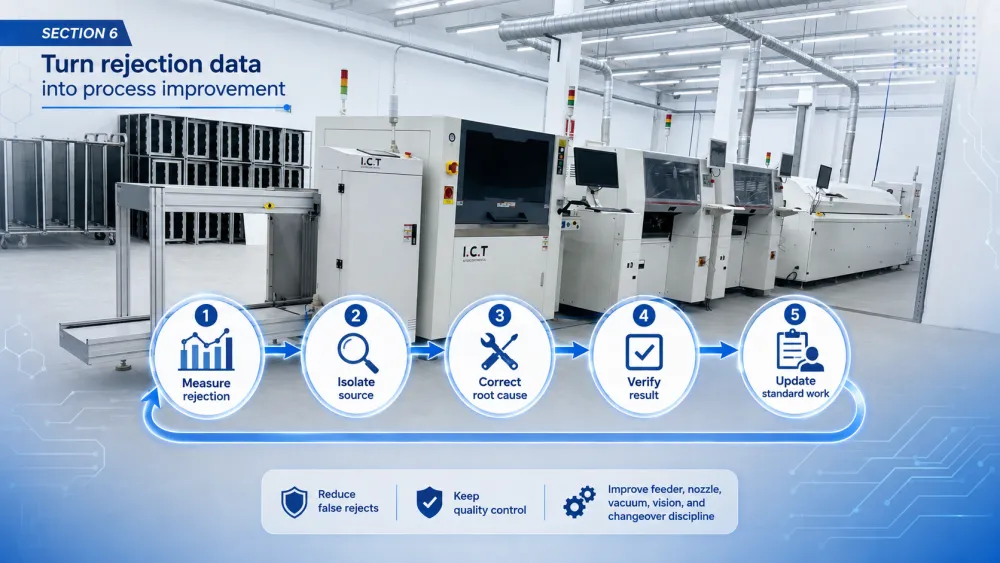

Praktična petlja je jednostavna: izmjerite uzorak odbijanja, izolirajte izvor, ispravite glavni uzrok, potvrdite rezultat i ažurirajte standardni rad. Ova petlja sprječava vraćanje istog kvara. Također pomaže novim operaterima razumjeti zašto postoji pravilo postavljanja.
Mjerite odbijanje po komponenti, dodavaču, mlaznici, glavi, proizvodu i seriji.
Izolirajte prati li problem podatke o materijalu, dodavaču, mlaznici, kameri ili programu.
Ispravite fizički ili podatkovni osnovni uzrok.
Promjenu potvrdite dokazima o kontroliranoj proizvodnji.
Ažurirajte zapise o održavanju, postavljanju i obuci operatera.
Smanjenje otpada ne bi trebalo oslabiti kontrolu kvalitete. Snažna SMT linija odbija stvarno loš prijem dok istovremeno smanjuje lažno odbijanje koje se može izbjeći. Ta ravnoteža dolazi od boljeg postavljanja dodavača, održavanja mlaznica, praćenja vakuuma, podataka o viziji, rukovanja materijalom i disciplinirane promjene.
ICT podržava proizvođače elektronike SMT rješenjima na jednom mjestu, uključujući planiranje linije, nabavu opreme, instalaciju, obuku, podršku procesima i usluge nakon prodaje. Za proizvođače koji traže širi put rješavanja problema, ovaj se članak prirodno povezuje sa širim okvirom za rješavanje problema odabira i postavljanja SMT-a .
Da biste smanjili odbacivanje SMT komponente, prvo izmjerite gdje i zašto dolazi do odbacivanja.
Indeksiranje ulagača, stabilnost džepova trake i kontrola pokrovne trake glavni su pokretači otpada.
Stanje mlaznice, izbor mlaznice, visina podizanja i stabilnost vakuuma izravno utječu na uspjeh podizanja.
Tolerancija vida ne bi trebala biti oslabljena prije provjere kvalitete slike i podataka knjižnice paketa.
Skladištenje materijala, ESD kontrola, kvaliteta spajanja i varijacije serije utječu na odbacivanje i otpad.
Najbolji način za smanjenje rasipanja SMT materijala je pretvaranje podataka o odbijanju u ponovljivu petlju poboljšanja.
Kada tvornica podatke o odbijanju tretira kao inženjerski dokaz, materijalni otpad postaje lakše kontrolirati. Rezultat nisu samo niži troškovi, već i stabilniji SMT proces, jače povjerenje operatera i bolja pouzdanost isporuke za korisnike.
Najbrži pouzdani način je identificirati najveći ponovljeni uzorak odbijanja. Umjesto podešavanja svih postavki, inženjeri bi trebali utvrditi prati li problem jednu komponentu, jedan dodavač, jednu mlaznicu, jednu seriju materijala ili jedan program. Ako jedan ulagač stvara većinu odbijenica, prvo treba provjeriti indeksiranje ulagača i prezentaciju trake. Ako je jedna mlaznica uključena u nekoliko komponenti, potrebno je provjeriti stanje mlaznice i vakuum. Ova ciljana metoda je brža od nasumičnih promjena parametara.
Tvornica bi trebala smanjiti lažno odbacivanje i neuspjeh preuzimanja koji se može izbjeći, a istovremeno zadržati stvarnu zaštitu kvalitete aktivnom. To znači poboljšanje fizičkih uvjeta skupljanja, postavljanja dodavača, održavanja mlaznica, rukovanja materijalom i točnosti biblioteke. Tim bi trebao izbjegavati jednostavno povećanje tolerancije vida kako bi alarmi nestali. Niži broj alarma nije koristan ako loše postavljanje ili pogrešna orijentacija prijeđe u proizvodnju.
Promjena koluta može uvesti novu napetost trake, stanje spoja, varijaciju džepa, ponašanje pokrovne trake ili razliku u seriji materijala. Čak i ako je broj dijela isti, komponenta može drugačije stajati u džepu ili imati malo drugačiji izgled površine. Operateri bi trebali pregledati novi kolut, područje spajanja, putanju pokrovne trake, punjenje ulagača i prvi rezultat preuzimanja nakon promjene.
Oba su važna jer kontroliraju različite dijelove lanca skupljača. Ulagač predstavlja komponentu, a mlaznica je bira i drži. Savršena mlaznica ne može odabrati komponentu koja je pomaknuta u džepu trake. Savršeni dodavač ne može spriječiti odbacivanje ako je mlaznica istrošena, prljava ili curi. Najbolji pristup je pratiti podatke o odbijanju i održavati i dodavač i mlaznicu na temelju stvarnog rizika.
Stručna podrška je korisna kada je odbijanje i dalje visoko nakon normalne provjere dodavača, mlaznice, vakuuma, vida i materijala. Također je vrijedan tijekom postavljanja nove linije, uvođenja novog proizvoda, proizvodnje visoke mješavine ili kada skupe komponente stvaraju velike troškove otpada. Dobavljač kompletnih SMT rješenja može zajedno pregledati usklađenost opreme, standarde postavljanja, rutine održavanja, obuku operatera i kontrolu procesa umjesto da svaki alarm tretira zasebno.
