Tri pitanja o PCBA - Što je značenje PCBA?Koja je proizvodna oprema potrebna za PCBA?Što je proizvodni proces PCBA?

Značenje PCBA

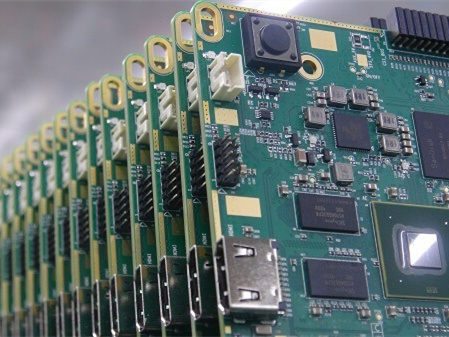

PCBA je skraćenica od Printed Circuit Board + Assembly, koja se naziva i PCB Assembly.

Nakon što PCB prođe kroz procese SMT, DIP plug-in, PCBA testiranje, inspekciju kvalitete i montažu, formira se gotov proizvod, koji se naziva PCBA.Gotovo svi elektronički proizvodi, kao što su pametni telefoni, računala, TV, LED itd., zahtijevaju PCBA ploče.

PCBA treba obraditi praznu PCB ploču kroz niz postupaka i konačno je preraditi u elektronički proizvod koji korisnici mogu koristiti.U procesu proizvodnje jedna karika je povezana s drugom, a koja karika ima problem kvalitete, to će imati veliki utjecaj na kvalitetu proizvoda.

Glavna oprema za proizvodnju PCBA

Osnovna oprema potrebna za PCBA proizvodnju uključuje stroj za tiskanje šablona, ​​stroj za odabir i postavljanje, pećnicu za reflow, opremu za inspekciju, stroj za valovito lemljenje, stroj za čišćenje SMT, ICT, FCT itd.

Pogoni za preradu PCBA različitih razmjera bit će opremljeni različitom opremom.

Glavna proizvodna oprema PCBA je sljedeća:

1. Stroj za tiskanje šablona

Princip rada stroja za tiskanje paste za lemljenje je: lijevi i desni strugač ispisuje pastu za lemljenje na PCB-u kroz šablonu.

2. Stroj za odabir i postavljanje

Pick and Place Machine, također poznat kao Surface Mount System, je uređaj koji točno postavlja komponente na PCB jastučiće pomicanjem glave za postavljanje u proizvodnoj liniji.

3. Reflow pećnica

Nakon što reflow lemljenje zagrije zrak ili dušik na dovoljno visoku temperaturu, otpuhnite ga na tiskanu ploču s pričvršćenim komponentama, tako da se lem na obje strane komponenti otopi i zalijepi za matičnu ploču.

4. Oprema za inspekciju

Na tržištu postoje otprilike tri vrste opreme za testiranje, AOI (automatski optički pregled), SPI (provjera paste za lemljenje) i AXI (automatski rendgenski pregled).

Stroj automatski skenira PCB kroz kameru, detektira nedostatke na PCB-u i označava nedostatke na zaslonu.

5. Stroj za valovito lemljenje

Valovito lemljenje omogućuje izravni kontakt površine za lemljenje priključne ploče s tekućim kositrom visoke temperature kako bi se postigla svrha lemljenja.

A poseban uređaj čini tekući kositar valovitom pojavom, pa se naziva 'stroj za lemljenje valovima'.

6. SMT stroj za čišćenje

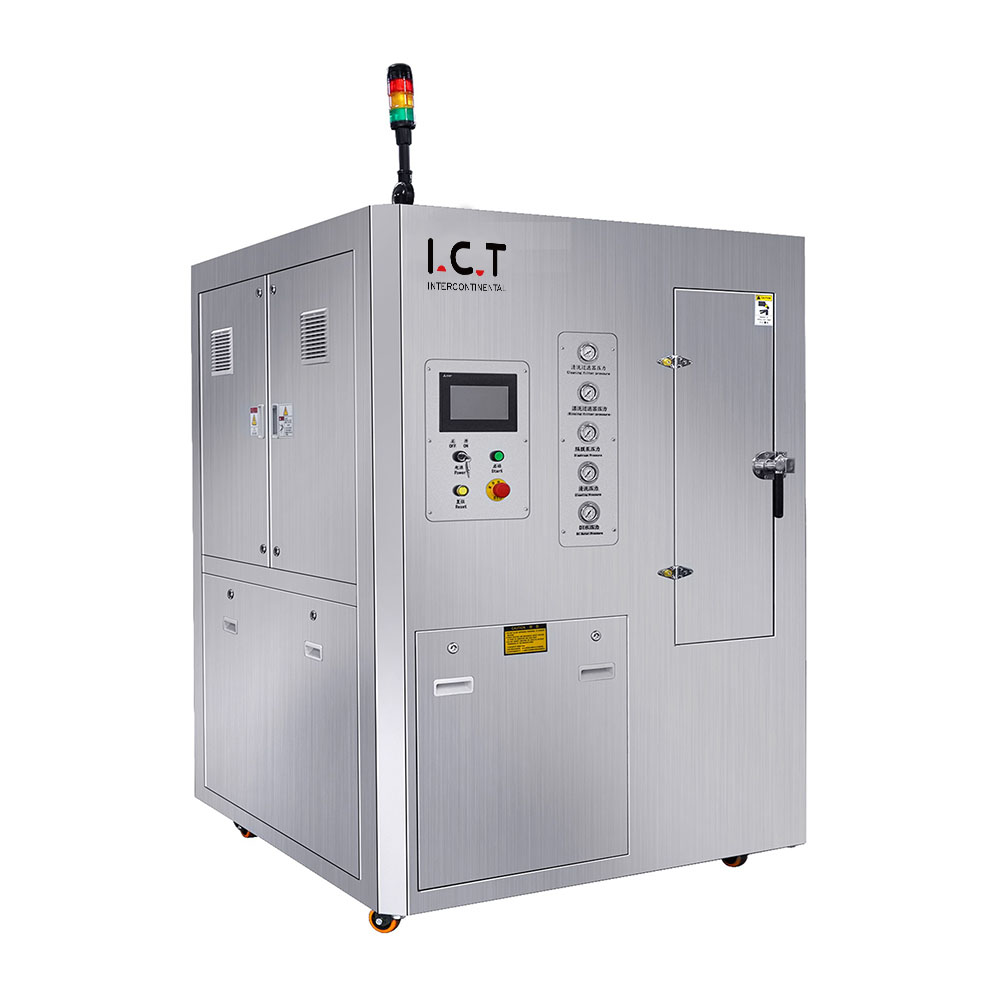

Stroj za čišćenje koristi se za čišćenje PCBA ploče, koji može ukloniti ostatke ploče nakon lemljenja.

7. IKT

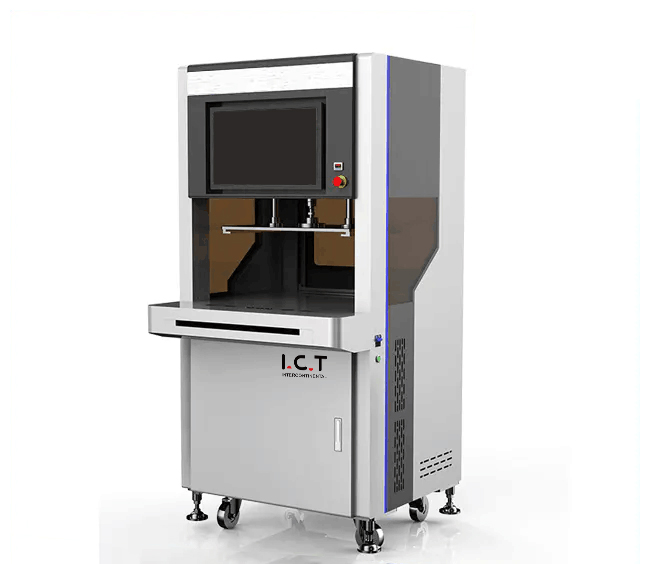

ICT Test uglavnom koristi ispitne sonde za kontakt s ispitnim točkama PCB rasporeda za otkrivanje otvorenog kruga, kratkog spoja i zavarivanja svih dijelova PCBA.

8. FCT

FCT Odnosi se na test ciljne ploče kako bi se izmjerilo ispunjava li odziv izlaznog terminala zahtjeve.

Proces proizvodnje PCBA

Proizvodni proces PCBA može se podijeliti u nekoliko glavnih procesa, SMT→ DIP → PCBA testiranje → montaža gotovog proizvoda.

1. SMT

SMT proizvodna linija mogu se podijeliti na potpuno automatizirana proizvodna linija i poluautomatska proizvodna linija prema stupnju automatizacije.

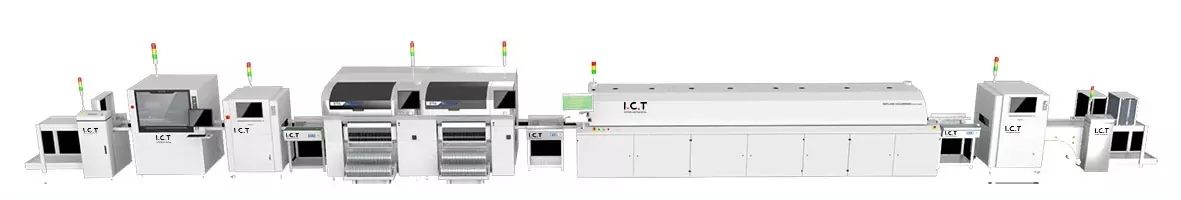

Najčešće potpuno automatske SMT proizvodne linije uključuju SMT Loader + Stencil Printing Machine + Pick and Place stroj + Conveyor + Reflow Oven + AOI + Unloader.

2. DIP

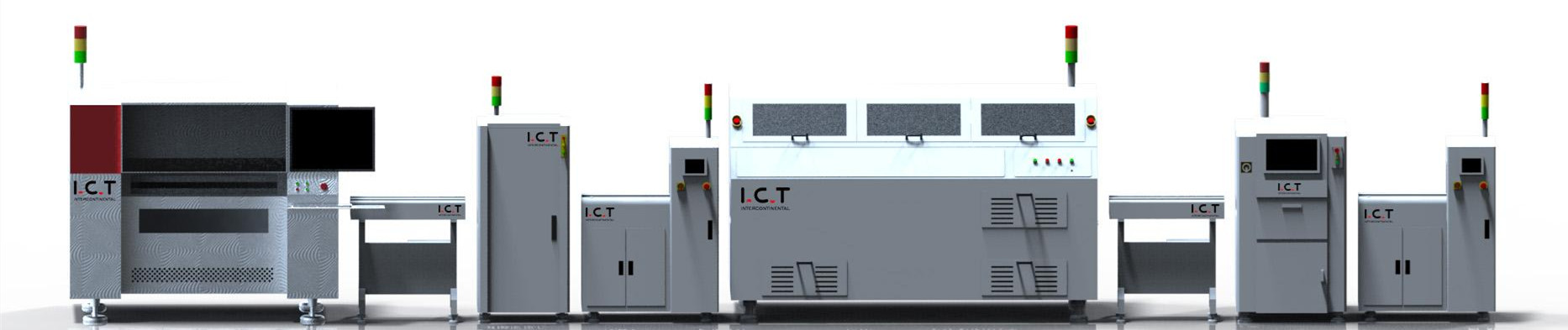

Proces obrade DIP plug-ina je: uključiti → valovito lemljenje → rezanje stope → obrada nakon lemljenja → čišćenje → inspekcija kvalitete.

3. PCBA test

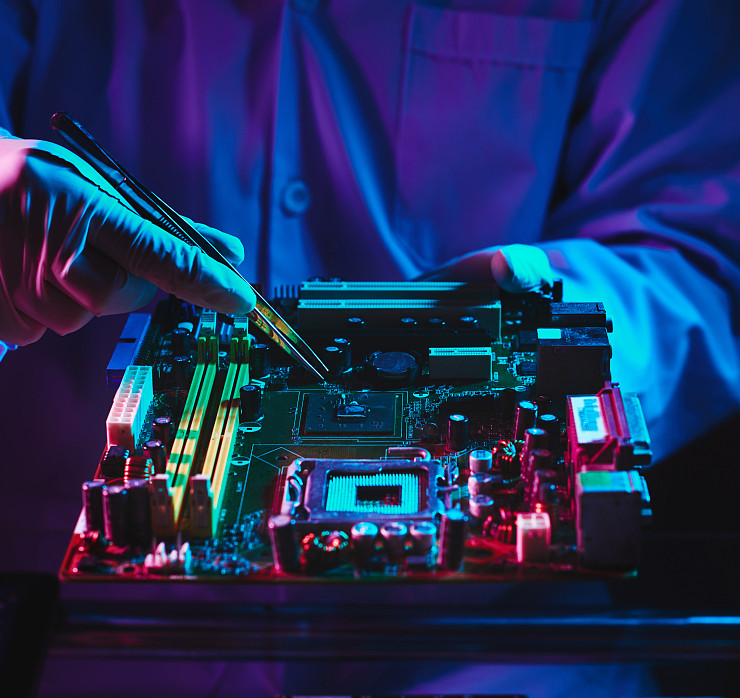

PCBA testiranje najkritičnija je veza kontrole kvalitete u cijelom procesu obrade PCBA.Potrebno je strogo slijediti PCBA standarde testiranja i testirati ispitne točke sklopne ploče prema kupčevom planu testiranja (Test Plan).

4. Montaža gotovog proizvoda

Sastavite testiranu PCBA ploču na kućište, a zatim je testirajte.

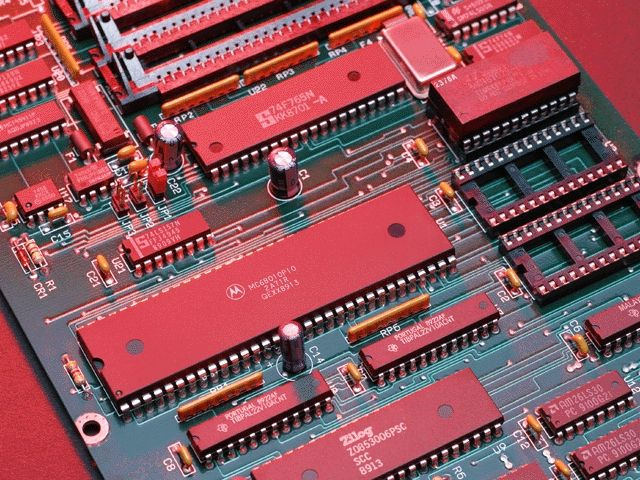

Tiskane pločice su mostovi koji nose elektroničke komponente i spajaju strujne krugove te su nezamjenjivi u cjelokupnom elektroničkom proizvodu.

S napretkom tehnologije u oblaku, 5G, velikih podataka, umjetne inteligencije, industrije 4.0, interneta stvari i drugih tehnologija, PCB industrija, kao temeljna snaga lanca elektroničke industrije, stalno raste u smislu izlazne vrijednosti.
