RX-7R |JUKI PCB linija za odabir i postavljanje stroja kineskog proizvođača

JUKI RX-7R PCB linija za sklapanje stroja za odabir i postavljanje

Uvod

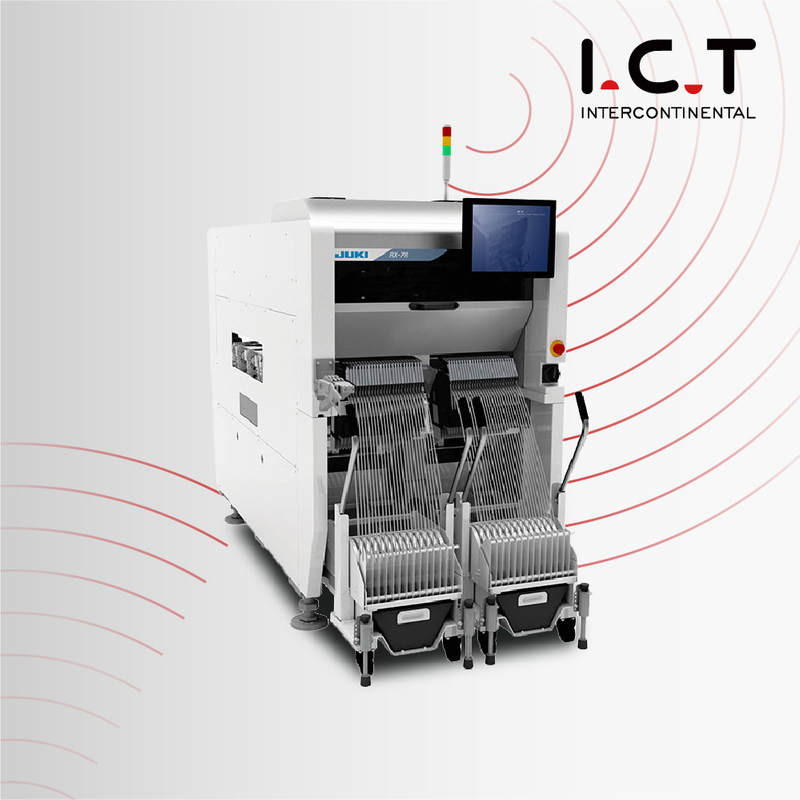

JUKI-RX-7R-kompaktni-modularni-montažer

JUKI Pick and Place stroj

Kompaktni modularni nosač velike brzine

Napredna velika brzina i velika preciznost čine RX-7R krajnje visokoproduktivnim modularnim nosačem s najnovijim dvostrukim dizajnom s 2 glave.

Postignite visoku površinsku produktivnost s manjim i lakšim dizajnom - širina stroja je samo 988 mm!

Visoka produktivnost

Visoka fleksibilnost

Visoka kvaliteta

Značajka

JUKI Pick and Place stroj

Kamera za centriranje postavljena na glavu

Otkrijte nadgrobne spomenike, prisutnost/odsutnost komponenti i komponente naopačke.

Super-visoka produktivnost

Super rotacijska glava, glave za paralelno postavljanje i transportna traka s dvije trake

Kompaktni modularni nosač velike brzine RX-7R
		(P16S×P16S glava)	(P16S×P8 glava)	(P8×P8 glava)
Veličina ploče	Jednotračni transporter	50×50~510mm×450mm
	Jednotračni transporter Način rada s jednom trakom	50×50~510mm×450mm
	Transportna traka s jednom trakom Način s dvije trake	50×50~510mm×250mm
Visina komponente		3 mm	3 mm (glava P16S)	10,5 mm
			10,5 mm (P8 glava)
Veličina komponente		03015~5 mm	03015~5 mm (P16S glava)	0603~25 mm
			0603~25 mm (P8 glava)
Brzina postavljanja (optimalna)	Čip	75.000	54.900 CPH	34.800 CPH
	IC	-	6400 CPH	12.800 CPH
Točnost postavljanja	Čip	±0,04 mm (Cpk≥1)
	IC	-	±0,04 mm
Kapacitet hranilice		Sve do 56
Napajanje		3 faze AC200V,220V-430V
Prividna snaga		2,3 kVA
Radni tlak zraka		0,5±0,05 MPa
Potrošnja zraka (standardna)		20L/ANR (tijekom normalnog rada)
Dimenzije stroja (Š x D x V)		998×1895×1530 mm	998×1895×1530 mm
Masa (približno)		oko 1.820 kg

* Kontaktirajte I.C.T za detalje

PITANJA:

P: Što je SMT pick-and-place stroj?

SMT pick-and-place stroj je automatizirani uređaj koji se koristi u proizvodnji elektronike za točno postavljanje komponenti za površinsku montažu (SMD) na tiskane ploče (PCB).

P: Kako radi stroj za odabir i postavljanje?

Koristi robotske ruke opremljene vakuumskim mlaznicama za uzimanje SMD-ova iz dodavača i precizno ih postavlja na PCB-ove u skladu s dizajnom.

P: Koje vrste komponenti mogu biti postavljene pomoću SMT strojeva za podizanje i postavljanje?

SMT strojevi za odabir i postavljanje mogu rukovati širokim rasponom komponenti, uključujući otpornike, kondenzatore, integrirane sklopove (IC), diode i još mnogo toga.

P: Koja je brzina postavljanja ovih strojeva?

Brzine postavljanja mogu varirati ovisno o modelu.
