LCO-350
I.C.T
| Količina: | |
|---|---|
| ICT PCB stroj za lasersko rezanje
Industrija poluvodiča radi s uskim tolerancijama. Ploče stižu u klip okvirima. PCB laserski stroj za rezanje ih uzima ravno iz utovarivača. Dva lasera režu u isto vrijeme. Odvajaju ploče bez dodirivanja materijala. Sustav čita svaku točku oznake i prilagođava se svakom pomaku. Dobre daske prelaze na pladnjeve. Otpad otpada. Tvornice u Maleziji pokrenule su ovu liniju prošle godine nakon što su inženjeri završili završne provjere. Proces ostaje stabilan od prve ploče do posljednje ladice. Debljina ostaje ispod 1,5 mm. Brzina se održava na dvjesto milimetara u sekundi. Točnost ostaje unutar plus ili minus 0,025 mm. Operateri gledaju ekran i održavaju liniju slobodnom. Nitko ne stoji i čeka. Cjelokupni tijek odgovara svakom potpunom rasporedu proizvodnje. Ovo je stroj koji održava izlaz poluvodiča visokim, a kvarove niskim.
| Detaljne ključne značajke
PCB laserski stroj za rezanje radi s dva zelena lasera od 35 W koji režu brzinom od preko dvjesto milimetara u sekundi. Točnost pozicioniranja doseže plus ili minus 0,005 mm dok dvostruka platforma drži jednu stranu tereta dok drugu reže. CCD sustav sa svjetlom u tri boje pronalazi svaku optičku točku i automatski izračunava ekspanziju. Čita QR kodove do devetnaest znamenki i bez odgode šalje podatke MES-u. Vakuumska adsorpcija i lasersko uklanjanje prašine održava prostor čistim. Sigurnosna vrata se zaključavaju tijekom rada, a antistatički materijal pokriva svaku površinu unutar trideset centimetara. Punjač pohranjuje više okvira i ubacuje ploče jednu po jednu ili zajedno. Jedinica za postavljanje skenira veličinu i šifru, a zatim slaže pune ladice dok traži prazne. Prilagođeni uređaji točno odgovaraju svakom proizvodu. Cijela instalacija zadovoljava stroga pravila čistoće poluvodiča i radi bez dodatnog rada.
| Specifikacija
| Artikal | LCO-350 |
| Vrsta lasera | Zeleni laser |
| Snaga lasera | 35W |
| Raspon platforme | 300*300mm dupli stol |
| Prilagodite debljini proizvoda (mm) | MAKSIMALNO 1,5 mm |
| Maksimalna brzina platforme | 1000 m/s |
| Maksimalna brzina rezanja (mm/s) | ≥200 mm |
| Točnost pozicioniranja | ±0,005 mm |
| Ponovljivost | ±0,005 mm |
| Točnost rezanja | ±0,025 mm |
| Vlast | AC220V/50Hz, 3KW |
| Težina | 3200KG |
| Dimensions | D1600*Š1300*V1800 mm |
| Komplementarna poluvodička linijska oprema
Tvornice poluvodiča trebaju više od jednog stroja. PCB laserski stroj za rezanje najbolje radi s naprednim utovarivačem koji automatski pohranjuje okvire isječaka i uvlači ploče. Servo motori kontroliraju svaki lift tako da različite veličine rade bez promjene. Nakon rezanja Automatic PCBA/IC Placement Machine skenira svaku ploču i stavlja samo dobre dijelove u ladice dok NG komadi odlaze u stranu. Izvanmrežni laserski stroj za rezanje PCB-a spreman je za manje serije ili posebne prototipove. Transportne trake i AOI stanice povezuju sve u jednu glatku liniju. ICT isporučuje cijeli set tako da tvornice izbjegavaju miješanje marki. Utovarivač, mrežni rezač i jedinica za postavljanje dijele istu visinu i komunikacijski standard. Inženjeri usklađuju svaki dio s postojećim izgledom kupca. Rezultat je jedna linija koja se proteže od sirove ploče do gotove ladice bez razmaka ili dodatnog rukovanja.
| Videozapis o uspjehu korisnika

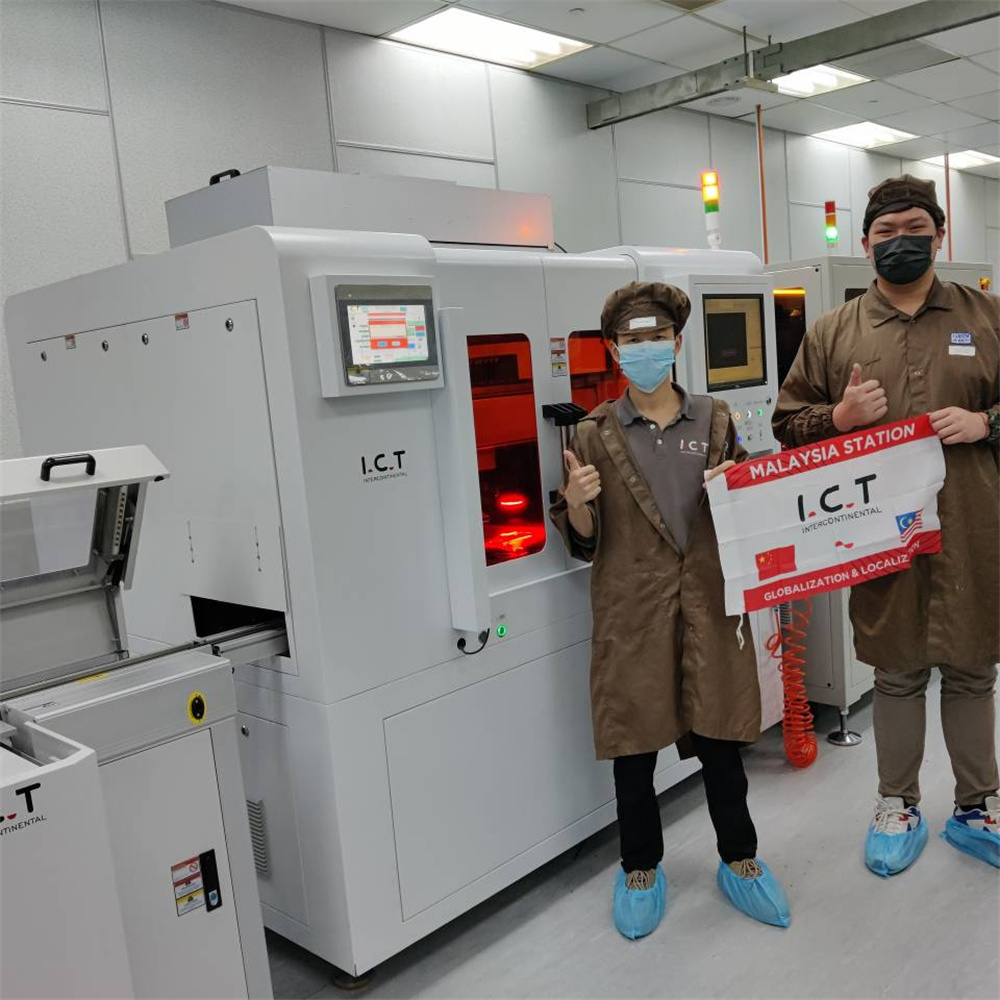

Prošle godine tvornica poluvodiča u Maleziji trebala je brže odvajanje ploča. ICT je isporučio kompletnu liniju koja uključuje utovarivač, PCB laserski stroj za rezanje i jedinicu za postavljanje. Inženjeri su doletjeli i ostali dok sve stanice nisu radile točno prema planu. Otklonili su pogreške dvostrukih lasera i trenirali tim na sustavu vida. Operateri su naučili kako učitati okvire i čitati MES podatke. Prve su se daske kretale od utovarivača do rezanja na pladanj bez zaustavljanja. Rubovi su ostali glatki. Nedostaci su odmah nestali. Linija je ispunila dnevne ciljeve od samog početka. Menadžeri su promatrali kako proizvodnja raste, a radni sati padaju. Rekli su inženjerima da oprema savršeno odgovara njihovom procesu. Cijela instalacija trajala je samo nekoliko dana nakon što su sanduci stigli. Danas pogon pouzdano radi u tri smjene. Uspjeh je došao zahvaljujući pažljivom planiranju i podršci pacijenata na licu mjesta.
| Servis i podrška u obuci
ICT gradi cjelovita tvornička rješenja koja traju. Naši timovi dolaze s PCB laserskim strojem za rezanje i ostaju dok cijela linija ne proradi bez problema. Dvadeset inženjera putuje bilo gdje u svijetu kako bi obavili instalaciju, otklanjanje pogrešaka i potpunu obuku operatera. Oni podučavaju dnevne provjere, brze prilagodbe i dugoročno održavanje kako bi linija ostala produktivna iz godine u godinu. Kada tvornice dodaju nove proizvode, isti tim se vraća kako bi optimizirao proces. Daljinska podrška odgovara na pitanja isti dan. Redoviti pregledi održavaju prinose visokima, a vrijeme prekida rada niskim. Usluga pokriva svaki stroj u liniji, a ne samo jednu jedinicu. Kupci dobivaju jasne priručnike, popise rezervnih dijelova i putove nadogradnje. Ova puna podrška omogućuje tvornicama poluvodiča da se usredotoče na vlastiti rast umjesto na brige oko opreme. Cilj je stalan učinak i nula iznenađenja za svakog partnera kojem služimo.
| Izjave klijenata
Kupci tvrtke Semiconductor otvoreno govore o svom iskustvu s ICT inženjerima koji su stigli u Maleziju spremni za rad i ostali sve dok linija nije radila savršeno. Trening je bio jasan i strpljiv. PCB laserski stroj za rezanje radio je bez zaustavljanja nakon što je instaliran. Daske su svaki put dosegle pladnjeve s čistim rubovima. Mnogi upravitelji primijetili su čvrsto pakiranje koje je štitilo svaku komponentu tijekom isporuke. Kada se pojavi pitanje odgovor je stigao isti dan. Tvornički timovi kažu da cijela linija sada ispunjava ciljeve uz manje rada. Oni cijene podršku koja pokriva cijeli proces od punjenja do zadnje ladice. Komentari ponavljaju istu točku: oprema radi kako je obećano i ljudi koji stoje iza nje drže svoju riječ. Ovo povjerenje raslo je tijekom mjeseci stalnog svakodnevnog rada u više smjena.
| Certifikati i standardi
ICT zadovoljava sve standarde koje zahtijevaju tvornice poluvodiča. PCB laserski stroj za rezanje nosi oznaku CE za siguran rad u Europi. Sukladnost RoHS-u osigurava da materijali ostaju prijateljski nastrojeni prema okolišu. Certifikacija ISO9001 pokriva cijeli proces dizajna i proizvodnje od početka do kraja. Višestruki patenti štite dvostruki laserski sustav, softver za vid i automatsko rukovanje pladnjem. Neovisne revizije potvrđuju da svaki detalj ostaje aktualan. Uz svaku pošiljku kupci dobivaju kompletnu dokumentaciju. Ovi certifikati podržavaju nesmetan uvoz i dugoročnu upotrebu u bilo kojoj zemlji. Isti sustav kvalitete primjenjuje se na utovarivač, stroj za postavljanje i svaku drugu jedinicu u liniji. Tvornice znaju da je oprema koju primaju prošla sve potrebne testove. Ova razina dokaza daje potpuno povjerenje u svakodnevnoj proizvodnji.
| O ICT tvrtki i tvornici
ICT posluje kao potpuni partner u proizvodnji elektronike s više od dvadeset i pet godina iskustva. Tvornica od dvanaest tisuća četvornih metara u Dongguanu bavi se vlastitim istraživanjem, proizvodnjom i strogim testiranjem. Osamdeset i devet članova tima, uključujući dvadeset profesionalnih inženjera, rade zajedno svaki dan. Uslužili smo više od tisuću i šesnaest kupaca u sedamdeset i dvije zemlje i broj raste svake godine. Svaki PCB stroj za lasersko rezanje prolazi višestruke provjere prije nego što napusti vrata. Tvrtka pomaže tvornicama u planiranju, instaliranju, obuci i poboljšanju kompletnih linija od prvog crteža do pune proizvodnje. Naš vlastiti razvojni tim i sustav kvalitete održavaju rješenja aktualnima. Kupci dobivaju jednog pouzdanog partnera za cijeli proces. Fokus ostaje na dugoročnom uspjehu. Ovaj pristup proizvođačima poluvodiča omogućuje izgradnju ili nadogradnju svojih postrojenja s povjerenjem i stabilnim rezultatima.
