Selektivno valovito lemljenje poseban je oblik valovitog lemljenja koji je izumljen kako bi se zadovoljili razvojni zahtjevi lemljenja komponenti kroz rupe.Uglavnom je prikladan za lemljenje komponenti s rupama u vrhunskim elektroničkim proizvodima.Na primjer: vojni elektronički proizvodi, automobilska elektronika, proizvodi sklopnog napajanja i druge industrije koje zahtijevaju veću pouzdanost lemljenja.

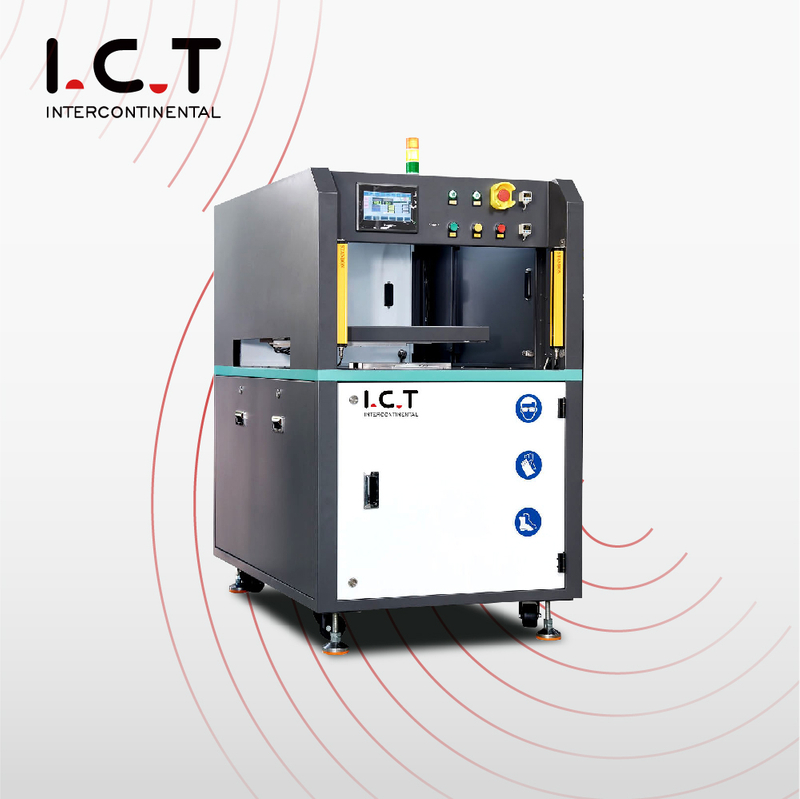

I.C.T SS330 selektivno valno lemljenje je oprema visokih performansi razvijena i sastavljena u Kini.
I.C.T-SS330
I.C.T-SS430
1, odabran je piezoelektrični keramički mlazni ventil porijeklom iz Njemačke, koji je prikladan za fluks s čvrstim sadržajem manjim od 5%, računalna kontrola ili ručno podešavanje prekidača, precizna kontrola vremena prskanja, brzine prskanja, ekonomičnosti i zaštite okoliša, digitalni FLUX protok , protok prskanja, kut, gustoća, širina i drugi parametri mogu se zabilježiti.
2, Dizajn prilagođen korisniku: otkrivanje grešaka (kao što je nenormalan alarm grijača, itd.), redoviti podsjetnici za održavanje, štedljive funkcije, funkcija ručnog mjenjača u hitnim slučajevima i održavanje bez alata, smanjuju stope kvarova opreme.
3, Osnovne komponente: korištenje uvezenih komponenti kako bi se osigurala dugoročna stabilnost rada opreme.
4, može kontrolirati količinu lemljenja, vrijeme lemljenja i količinu lemljenja za svaku točku lemljenja.
5, Stvaranje programa je jednostavno, korištenjem slika ili Gerberovih podataka za izradu proizvodnog programa.
6, Mlaznica se može odabrati prema veličini točke lemljenja i nema potrebe za učvršćenjem za zaštitu dijelova koji nisu lemljeni.
7, PCB slike mogu se izravno koristiti za programiranje staze.Početna točka staze, brzina lemljenja, brzina praznog hoda, visina z-osi i visina vrha vala mogu se postaviti na računalu.
Flux prskanje + Predgrijavanje + Lemljenje
Sustav fluksa
1. Odabran je piezoelektrični keramički mlazni ventil porijeklom iz Njemačke, koji je prikladan za fluks sa sadržajem krutine manjim od 5%.
2. Fluks se skladišti u spremniku pod pritiskom, provjerite je li tlak stabilan bez utjecaja na količinu fluksa.Funkcija detekcije zaglavljenja mlaznice nije obavezna.
Sustav predgrijavanja
Donje predgrijanje standardno je opremljeno u stroju, položaj je podesiv. IR grijač odozgo, učinkovit i stabilan IR toplinski vod. Struktura dizajna za maksimiziranje područja predgrijanja. Sveobuhvatni visokotemperaturni pamučni dizajn kako bi se osigurala stabilnost temperature. Dijelovi koji stvaraju i provode toplinu i motori prihvaćaju vrhunske marke. Dizajn dodatka za održavanje.način održavanja bez alata.
Sustav lemljenja
1.XYZ platforma sastoji se od visoko preciznih kugličnih vijaka i motora velike brzine.
2. Zavojnica elektromagnetske pumpe usvaja njemačku uvezenu marku kako bi se osigurala stabilnost i pouzdanost vrha.
3. Temperatura lema, temperatura N2, visina vala, kalibracija vala itd. Sve se može postaviti u softveru.
4. Posuda za lemljenje izrađena je od Ti, a ne od curenja.S vanjskim grijačem od lijevanog željeza, robustan i brzo se zagrijava.
5.N2 mrežni sustav grijanja, za savršeno vlaženje lemljenja i smanjenje lemne šljake.
6. Standardno s funkcijom automatskog čišćenja mlaznice.Koliko se ploča može postaviti za čišćenje mlaznice.
| On-line stroj za lemljenje sa selektivnim valom | ||
| Model | I.C.T SS540 | I.C.T SS550 |
| Spremnik za skladištenje fluksa | 1 L | 3 L |
| Maksimalna veličina PCB-a | 500*400 mm | 500*500 mm |
| PCB gornji razmak | 100 mm | |
| PCB težina | <8 kg | <10 kg |
| N2 | Čistoća N2: 99,998%, 0,3～0,4 MPa, 25 L/min, vanjski promjer Φ6 mm | |
| Dimenzija | D1520*Š1650*V1650 mm | D2860*Š1650*V1650 mm |
| Težina | Otprilike: 1200 kg | Otprilike: 1600 kg |
| Izvanmrežni stroj za lemljenje sa selektivnim valom | ||
| Model | I.C.T SS330 | I.C.T SS430 |
| Spremnik za skladištenje fluksa | 1 L | |
| Maksimalna veličina PCB-a | 350*300 mm | 400*300 mm |
| PCB gornji razmak | 100 mm | 50 mm |
| PCB težina | <5 kg | |
| N2 | Čistoća N2: 99,998%, 0,3～0,4 MPa, 25 L/min, vanjski promjer Φ6 mm | |
| Dimenzija | D830*Š1350*V1430 mm | D1280*Š1400*V1650 mm |
| Težina | Otprilike: 380 kg | Otprilike: 420 kg |
