I.C.T |PCBA automatski stroj za lemljenje sa selektivnim valom Quick Selective Wave

Pregled

Selektivno valovito lemljenje poseban je oblik valovitog lemljenja koji je izumljen kako bi se zadovoljili razvojni zahtjevi lemljenja komponenti kroz rupe.Uglavnom je prikladan za lemljenje komponenti s rupama u vrhunskim elektroničkim proizvodima.Na primjer: vojni elektronički proizvodi, automobilska elektronika, proizvodi sklopnog napajanja i druge industrije koje zahtijevaju veću pouzdanost lemljenja.

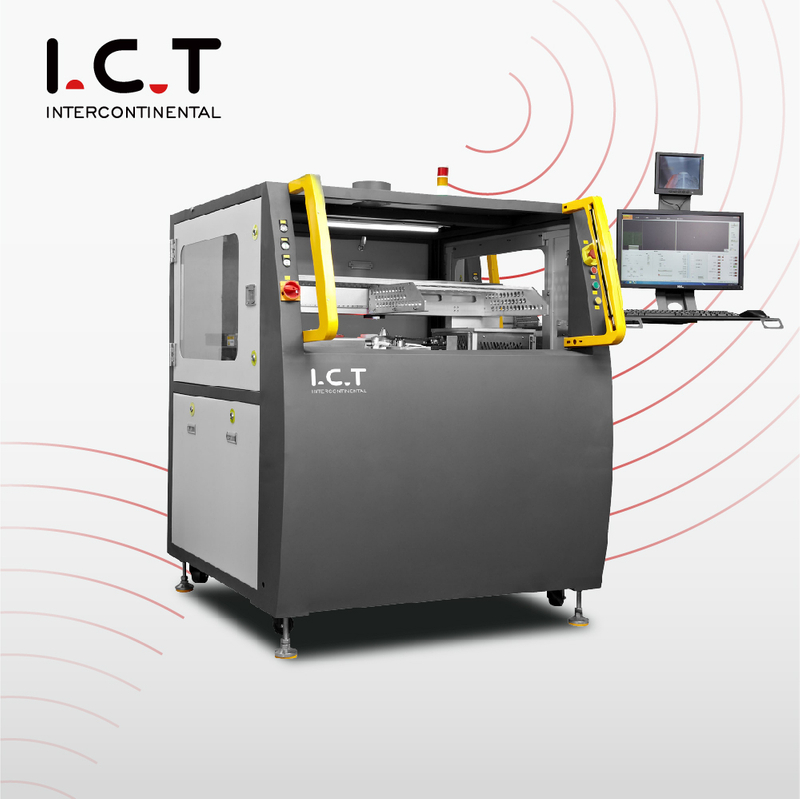

I.C.T SS330 selektivno valno lemljenje je oprema visokih performansi razvijena i sastavljena u Kini.

I.C.T-SS330

I.C.T-SS430

1, odabran je piezoelektrični keramički mlazni ventil porijeklom iz Njemačke, koji je prikladan za fluks s čvrstim sadržajem manjim od 5%, računalna kontrola ili ručno podešavanje prekidača, precizna kontrola vremena prskanja, brzine prskanja, ekonomičnosti i zaštite okoliša, digitalni FLUX protok , protok prskanja, kut, gustoća, širina i drugi parametri mogu se zabilježiti.

2, Dizajn prilagođen korisniku: otkrivanje grešaka (kao što je nenormalan alarm grijača, itd.), redoviti podsjetnici za održavanje, štedljive funkcije, funkcija ručnog prijenosa u hitnim slučajevima i održavanje bez alata, smanjuju stope kvarova opreme.

3, Osnovne komponente: korištenje uvezenih komponenti kako bi se osigurala dugoročna stabilnost rada opreme.

4, može kontrolirati količinu lemljenja, vrijeme lemljenja i količinu lemljenja za svaku točku lemljenja.

5, Stvaranje programa je jednostavno, korištenjem slika ili Gerberovih podataka za izradu proizvodnog programa.

6, Mlaznica se može odabrati prema veličini točke lemljenja i nema potrebe za učvršćenjem za zaštitu dijelova koji nisu lemljeni.

7, PCB slike mogu se izravno koristiti za programiranje staze.Početna točka staze, brzina lemljenja, brzina praznog hoda, visina z-osi i visina vrha vala mogu se postaviti na računalu.

              Flux prskanje                +                 Predgrijavanje                    +                     Lemljenje

Sustav fluksa

1.  Odabran je piezoelektrični keramički mlazni ventil porijeklom iz Njemačke, koji je prikladan za fluks sa sadržajem krutine manjim od 5%.

2. Fluks se skladišti u spremniku pod pritiskom, provjerite je li tlak stabilan bez utjecaja na količinu fluksa.Funkcija detekcije zaglavljenja mlaznice nije obavezna.

Sustav predgrijavanja

Donje predgrijanje standardno je opremljeno u stroju, položaj je podesiv. IR grijač odozgo, učinkovit i stabilan IR toplinski vod. Struktura dizajna za maksimiziranje područja predgrijanja. Sveobuhvatni visokotemperaturni pamučni dizajn kako bi se osigurala stabilnost temperature. Dijelovi koji stvaraju i provode toplinu i motori prihvaćaju vrhunske marke. Dizajn dodatka za održavanje.način održavanja bez alata.

Sustav lemljenja

1.XYZ platforma sastoji se od visoko preciznih kugličnih vijaka i motora velike brzine.

2. Zavojnica elektromagnetske pumpe usvaja njemačku uvezenu marku kako bi se osigurala stabilnost i pouzdanost vrha.

3. Temperatura lema, temperatura N2, visina vala, kalibracija vala itd. Sve se može postaviti u softveru.

4. Posuda za lemljenje izrađena je od Ti, a ne od curenja.S vanjskim grijačem od lijevanog željeza, robustan i brzo se zagrijava.

5.N2 mrežni sustav grijanja, za savršeno vlaženje lemljenja i smanjenje lemne šljake.

6. Standardno s funkcijom automatskog čišćenja mlaznice.Koliko se ploča može postaviti za čišćenje mlaznice.
